2. Contenido de la caja y características técnicas

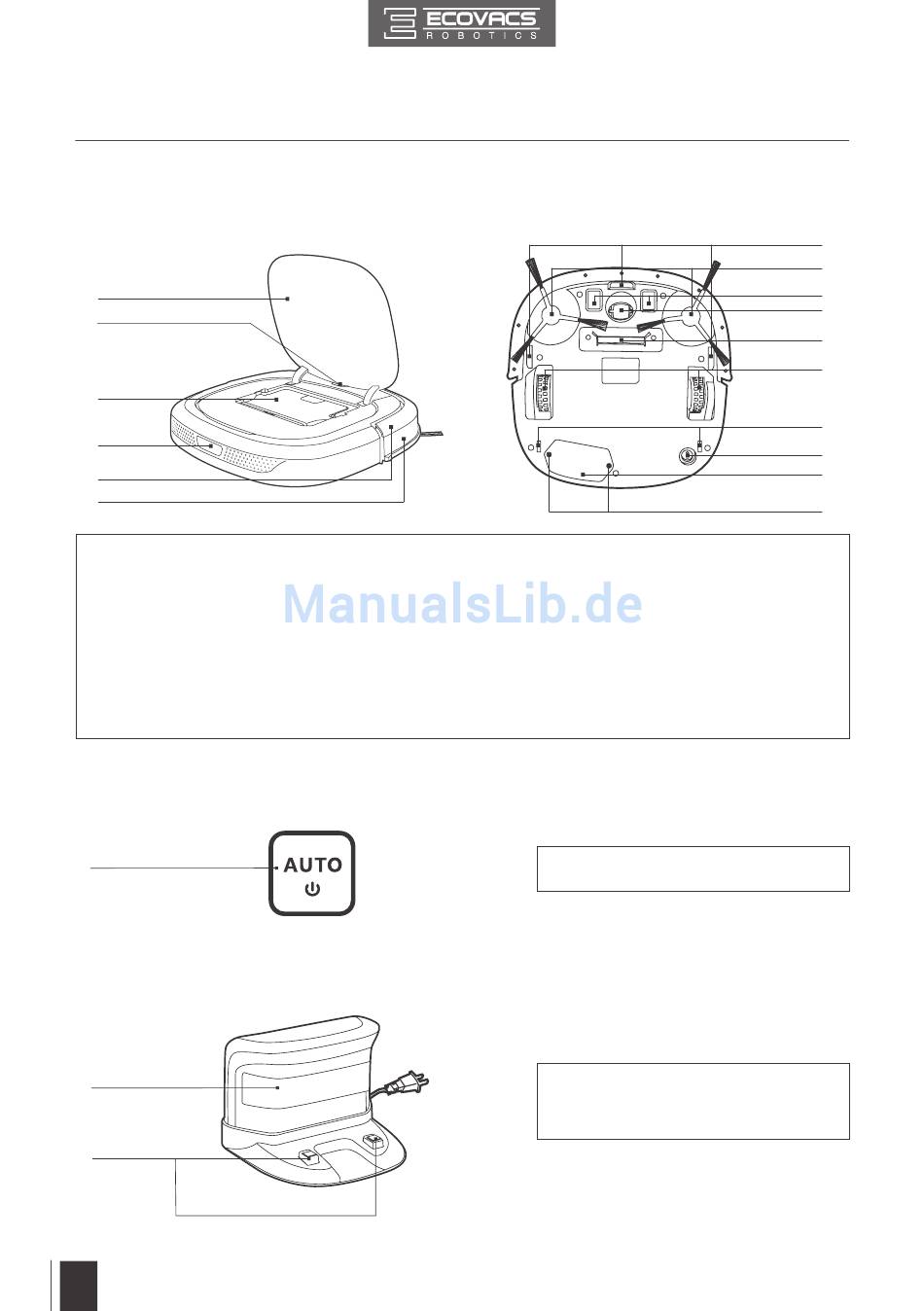

2.3 Diagrama del producto

Robot
1
2
3
4
5
6
1. Tapa superior
2. Botón de modo AUTO
3. Contenedor para la suciedad
4. Receptor de infrarrojos para el
control remoto
5. Amortiguador de golpes
mecánico y banda parachoques

Panel de control

1
Estación de carga
1
2
60
ES
6. Sensores anticolisión
7. Sensores anticaída
8. Cepillos laterales
9. Contactos de carga
10. Rueda universal
11. Succión de aspiración
12. Ruedas motrices
13. Ranuras de la bandeja del paño
de limpieza
14. Interruptor de encendido inferior
15. Interruptor de encendido inferior
16. Tornillos de la tapa de la
batería
1. Botón de modo AUTO
1. Generador del señal de infrarrojos
2. Clavijas de la estación de carga
7
8
9
10
11
12
13
14
15
16
