Drahtführung konfektionieren
C
D
E
Pos. Symbol
1
2
3
4
5
6
7
8
•
Kunststoffseele mit scharfem Spezialcutter 5 mm hinter dem Ende des Führungsrohrs abschneiden
Der Abstand zwischen Kunststoffseele und Antriebsrollen sollte möglichst gering sein.
Beim Ablängen ausschließlich scharfe, stabile Messer oder Spezialcutter verwenden,
damit die Kunststoffseele nicht verformt wird!
20
4
Beschreibung
0
Überwurfmutter
Kunststoffseele
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
neue Kunststoffseele
Brennerhalsspirale (Messing)
O-Ring
Spannhülse
Führungsrohr für Schweißbrennerzentralanschluss
5

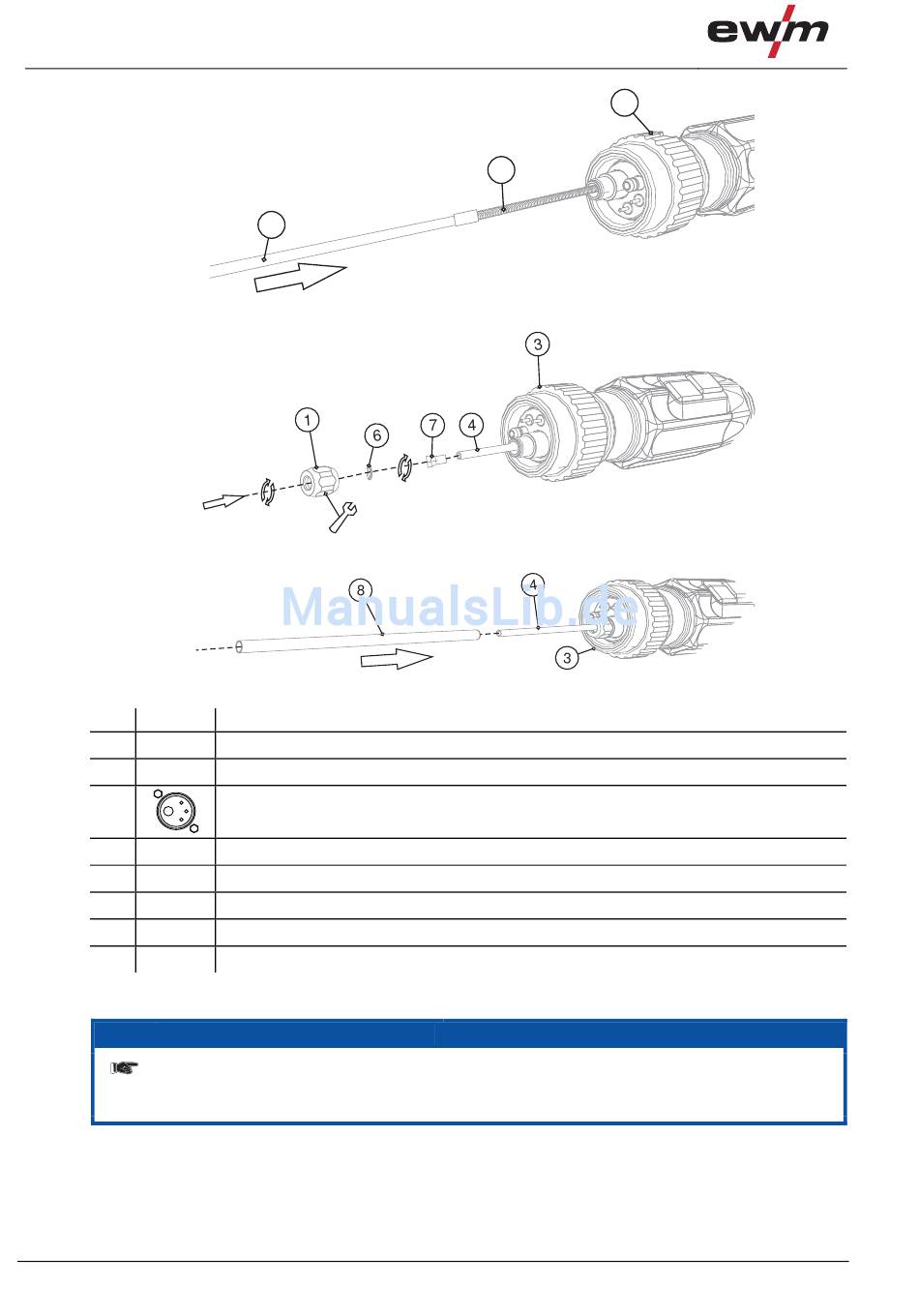

Abbildung 5-5
Abbildung 5-6
Abbildung 5-7
HINWEIS
3
099-500061-EW500
13.02.2012
