Daten
24 V a.c. +/-15% 50/60 Hz, 10 VA
Versorgungs-
(Versorgungsspannung galvanisch getrennt
spannung
von Eingangs- und Ausgangssignalen)
Leistungsaufnahme
Regler
KVS-Stepmotor
Spannungssignal*
Eingangssignal
Digitaler Eingang von externen Kontaktfunk-
tion
*) Ri = 100 KΩ
Kurzschluss (Pulssignal) von 18-20 startet eine
Abtauung
Fühlereingang
2 Stück Pt 1000 ohm
Relaisausgang
3 Stück SPST
Alarmrelais
1 Stück SPST
Stepmotorausgang
Pulsierende 100 mA
Datenkommunika-
Anschlussmöglichkeit an ein Datenkommuni-
tion
kationsmodul
Umgebungs-
Beim Betrieb
temperatur
Beim Transport
Schutzart
IP 20
Gewicht
300 g
Montage
DIN-skinne
Display
LED, 3 cifre
Anschlussklemmen
max. 2,5 mm
EU Niederspannungsreichtlinie und EM-
Anforderungen für CE-Kennzeichnung werden
Zulassungen
eingehalten.
LVD-geprüft gem. EN 60730-1 und EN 60730-
2-9
EMV-geprüft gem. EN50081-1 und EN 50082-2
Bei Anwendung einer Notstrombatterie:
Batterieanforderungen:
18 VDC min. 100 mAh

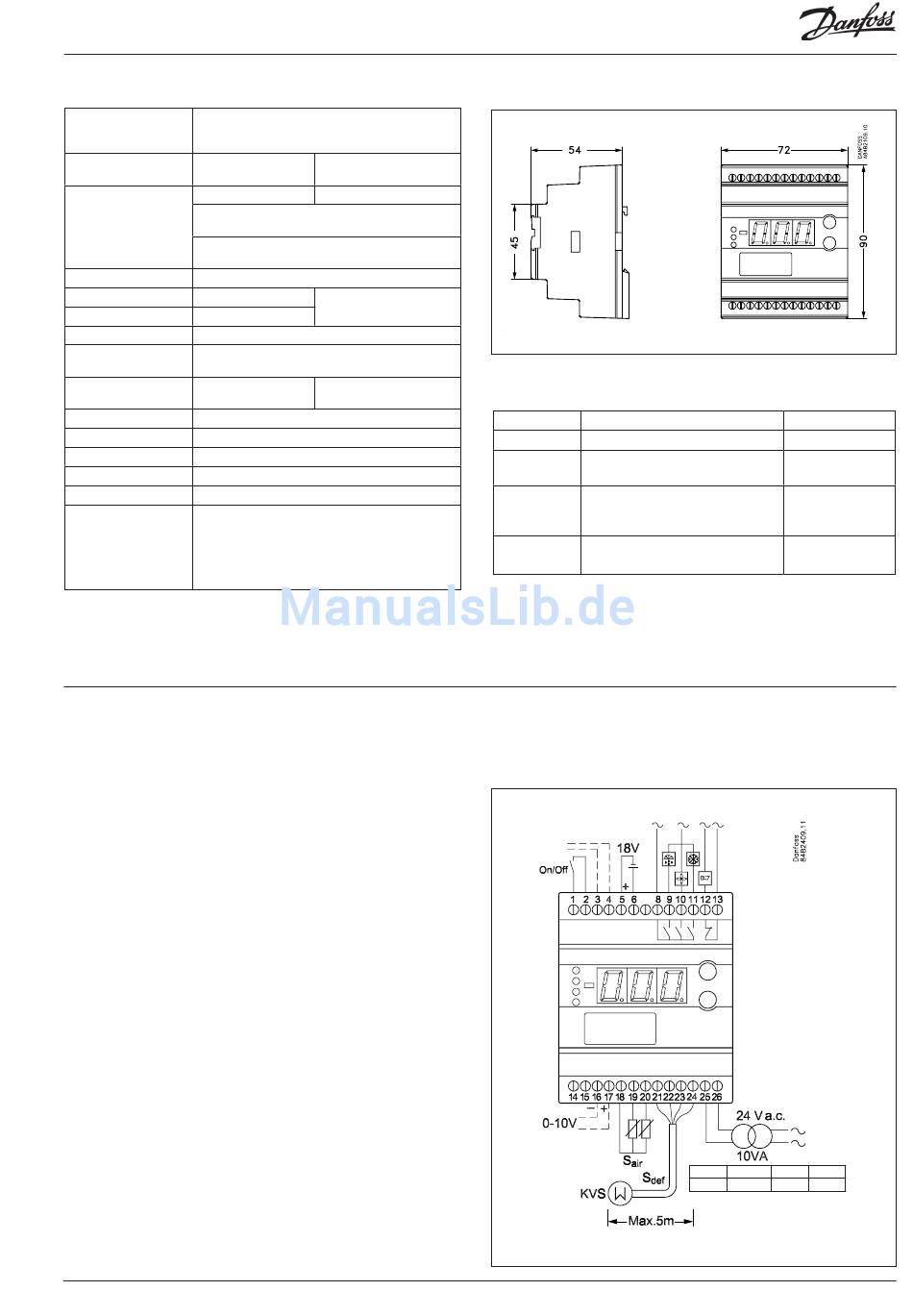

Anschlüsse
Benötigte Anschlüsse
Klemme:
25-26 Versorgungsspannung 24 V a.c.
18-19 Signal vom Stellantrieb (vom NTC)
21-24 Spannung zum Stepmotor
1-2
Kontaktfunktion für start/stop der Regelung. Wenn kein
Kontakt angeschlossen wird, muss Klemme 1 und 2 kurz-
geschlossen werden.
5-6
Batterie (die Spannung öffnet das KVS-Ventil, falls die
Spannungsversorgung des Reglers unterbrochen wird)
Anwendungsbestimmte Anschlüsse
Klemme:
12-13 Alarmrelais
Es besteht Verbindung zwischen 12 und 13 in Alarmsituationen,
und wenn der Regler Spannungslos ist.
8-9
Relaiskontakt für start/stop der Abtauung
8-10
Relaiskontakt für start/stop der Lüfter
8-11
Relaiskontakt für start/stop der Kühlung
16-17 Spannungssignal von einer anderen Regelung (Ext.Ref.)
Wird das Spannungssignal von einer SPS oder einer
ähnlichen Steuerung empfangen, muss ein evtl.
Datenkommunikationsmodul mit galvanischer Trennung
ausgestattet sein.
18-20 Pt 1000 Fühler für Abtaufunktion
Ein Kurzschluss der Klemmen während zwei Sekunden
(Pulssignal) startet die Abtauung.
3-4
Datenkommunikation
Nur bei montiertem Datenkommunikationsmodul an
zuschließen. Bitte beachten, dass die Installation des
Datenkommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC.8A.C...
EKC 368
5 VA
1,3 VA
0-10 V oder 2-10 V
AC-1: 4 A (Ohmsch)
AC-15: 3 A (Inductive)
-10 - 55°C
-40 - 70°C
Litzendraht
2
Manual RS8DG303 © Danfoss 10-2009
Bestellung
Typ
Funktion
EKC 368
Verdampfungsdruckregler
EKA 172
Echtzeituhr
Datenkommunikationsmodul
EKA 174
(Zubehör), (RS 485 Modul) mit
galvanischer Trennung
AKA 211
4 x 10 mH
Temperaturfühler Pt 1000 ohm: .................... Siehe bitte Katalog RK0YG...
Ventile: .................................................................... Siehe bitte Katalog RK0YG...
Datenkommunikation
L > 5 m, siehe Seite 12
Bestellung
084B7079
084B7069
084B7124
Filter
084B2238
21
22
23
24
weiß schwarz grün
rot
9
