Datenkommunikation
Auf dieser Seite werden einige der Möglichkeiten beschrieben,
die Sie mit dem Ausbau des Reglers mit Datenkommunikation
erhalten.

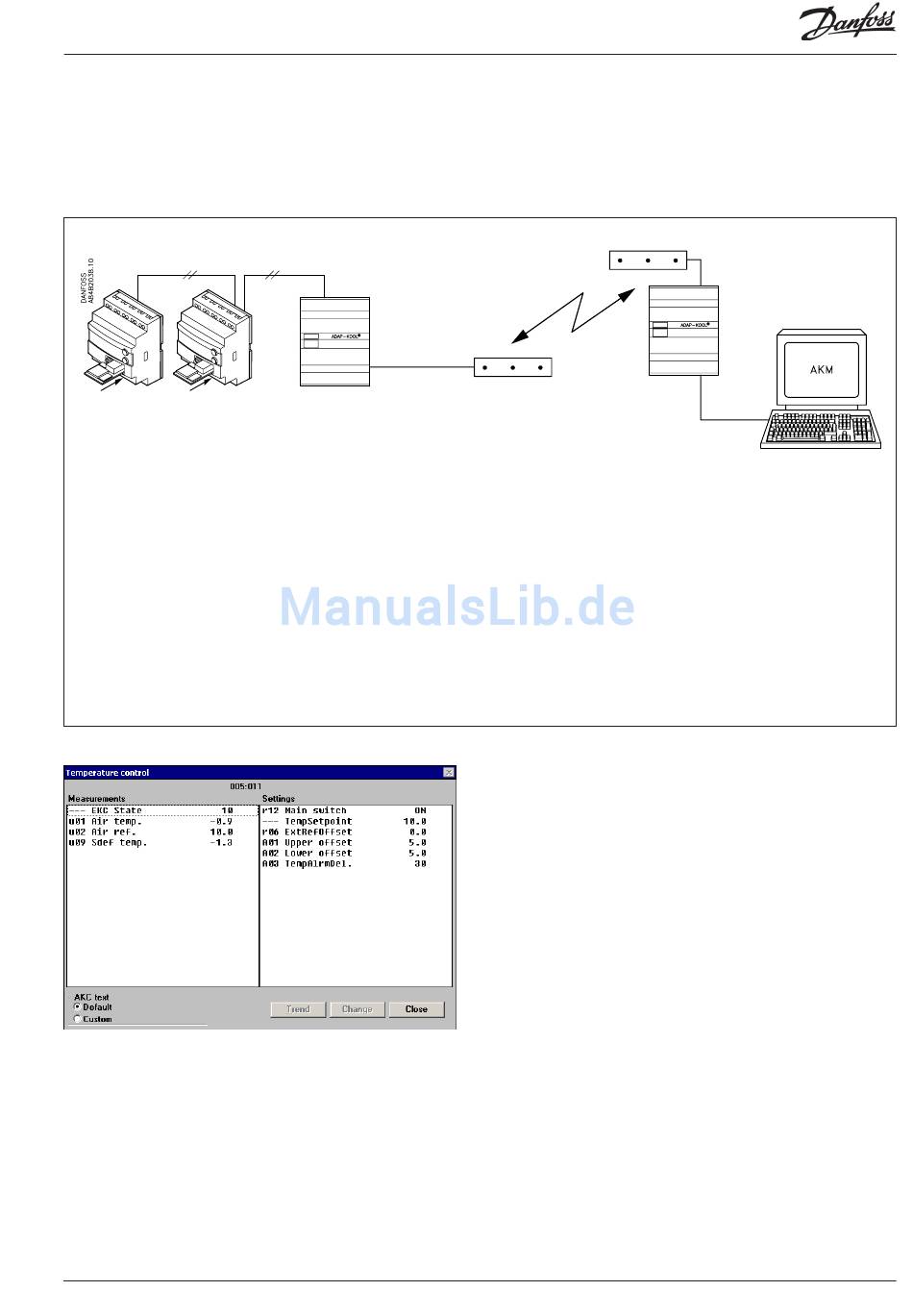

Beispiel
Jeder Regler wird mit einem
Einsteckmodul ausgerüstet.
Die Regler werden anschlie-
ßend mit einem Zweileiterka-
bel verbunden.
Bis zu 60 Regler können an
ein einzelnes Kabel ange-
schlossen werden.
Beispiel eines Menübilds
• Die Messungen werden in
der einen Bildhälfte, die
Einstellungen in der anderen
gezeigt.
• Die Parameterbezeichnungen
der Funktionen können Sie
Seite 4-7 entnehmen.
EKC 368
Dieses Kabel ist auch an ein
Gateway Typ AKA 243 anzu-
schließen.
Das Gateway steuert jetzt die
Kommunikation zu und von
den Reglern.
Es speichert Temperaturwerte
und registriert Alarme.
Bei Alarmmeldung wird das
Alarmrelais zwei Minuten lang
aktiviert.
• Problemlos lässt sich auf
Anzeige der Werte in Form
eines Säulendiagramms
wechseln.
• Falls früher erfolgte Tempe-
raturmessungen angezeigt
werden sollen, lässt sich eine
Logdatei abrufen.
Manual RS8DG303 © Danfoss 10-2009
Falls Sie mehr über die Bedienung von Reglern mittels PC erfahren
möchten, fordern Sie bitte zusätzliche Literatur bei uns an.
Das Gateway kann jetzt an
ein Modem angeschlossen
werden.
Wird von einem der Regler ein
Alarm gemeldet, ruft das Gate-
way - über das Modemnetz -
das Serviceunternehmen an.
Alarme
Verfügt der Regler über Da-
tenkommunikation, lässt sich
die Wichtigkeit der gesandten
Alarme definieren.
Die Wichtigkeit wird mit den
Einstellungen 1, 2, 3 oder 0 de-
finiert. Entsteht zu gegebenem
Zeitpunkt ein Alarm, werden
folgende Aktivitäten ausgelöst.
1 = Alarm
Der Alarmtext wird mit Sta-
tuswert 1 abgesandt. Dies be-
wirkt, dass das Mastergateway
der Anlage den Alarmrelaisaus-
gang 2 Minuten lang aktiviert.
Später, wenn der Alarm wieder
aufgehoben wird, erfolgt
eine erneute Aussendung
des Alarmtexts, aber jetzt mit
Statuswert 0.
2 = Mitteilung
Modem, Gateway und PC mit
Systemsoftware Typ AKM sind
bei einem Serviceunterneh-
men installiert.
Es lassen sich jetzt die Funktio-
nen sämtlicher Regler mit Hilfe
verschiedener Menübilder
bedienen.
Z.B. lassen sich mit dem
Programm die gesammelten
Temperaturwerte einmal täg-
lich abrufen.
Der Alarmtext wird mit Sta-
tuswert 2 abgesandt. Später,
wenn die „Mitteilung" wieder
aufgehoben wird, erfolgt
eine erneute Aussendung
des Alarmtexts, aber jetzt mit
Statuswert 0.
3 = Alarm
Wie „1", der Relaisausgang des
Mastergateways wird jedoch
nicht aktiviert.
0 = Information wird unter-
drückt
Der Alarmtext wird im Regler
gestoppt. Es erfolgt keine
Aussendung.
11
