CAME XTS 7IP WH WLAN Benutzerhandbuch
Video-türsprechanlagen mit gegensprechfunktion für
ip360-system
Vorschau ausblenden
Andere Handbücher für XTS 7IP WH WLAN:
- Installations- und konfigurationsanleitung (25 Seiten) ,
- Benutzerhandbuch (28 Seiten) ,
- Installations- und konfigurationsanleitung (24 Seiten)
Verwandte Anleitungen für CAME XTS 7IP WH WLAN
Inhaltszusammenfassung für CAME XTS 7IP WH WLAN

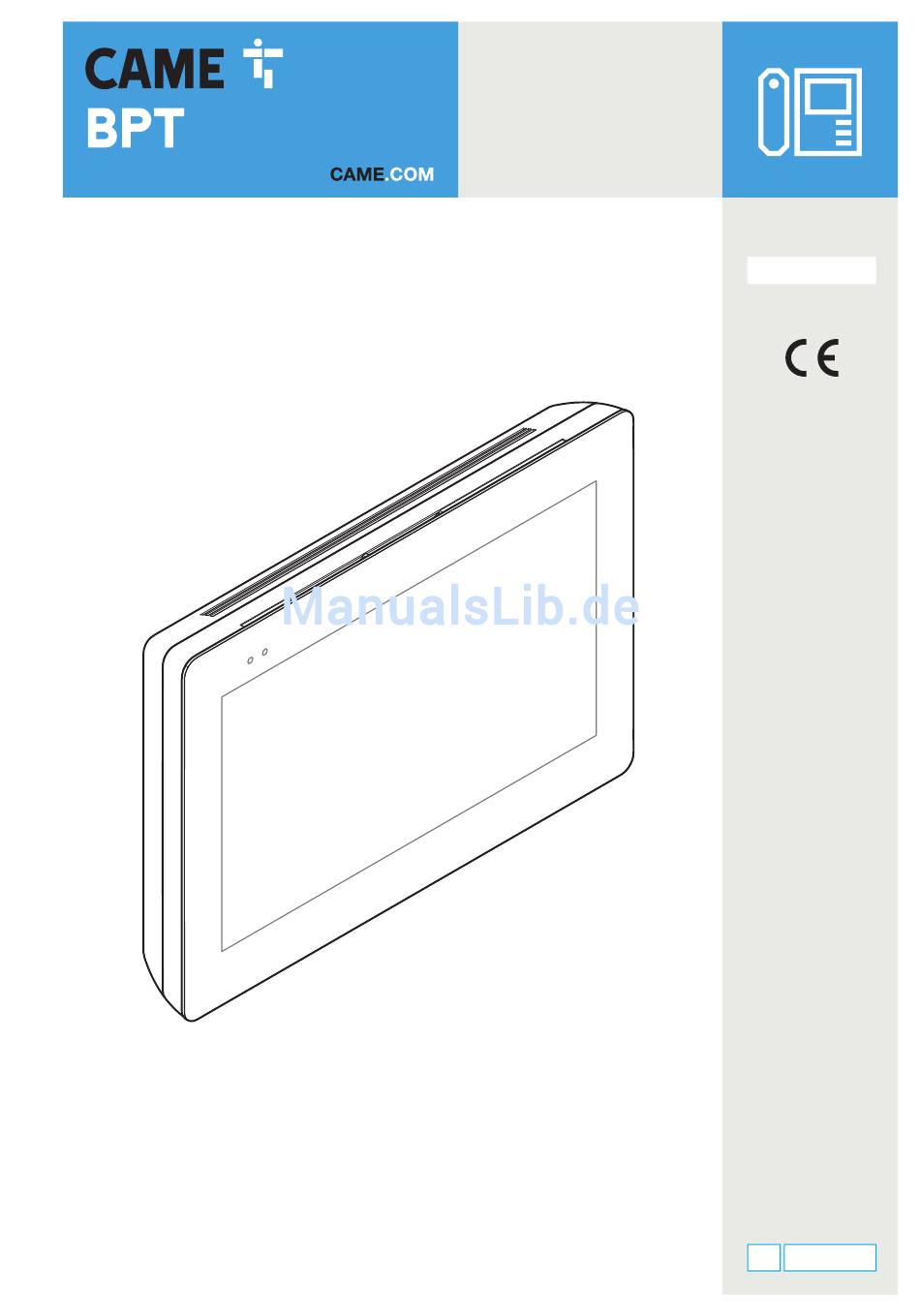

- Seite 1 Video-Türsprechanlagen mit Gegensprechfunktion für FB01186-DE IP360-System XTS 7IP WH WLAN XTS 7IP BK WLAN XTS 7IP WH WFBF BENUTZERHANDBUCH DE Deutsch Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,...
-
Seite 2: Allgemeine Hinweise
ALLGEMEINE HINWEISE Lesen Sie die Anweisungen genau durch bevor Sie das Gerät verwenden. • Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes müssen von entsprechend ge- • schultem Fachpersonal unter Einhaltung der geltenden Vorschriften, einschließlich der Unfallverhütungs- und Entsorgungsvorschriften, durchgeführt werden. Das Gerät darf ausschließlich für den Zweck, für den es entwickelt wurde, verwendet werden. -
Seite 3: Schaltflächen Und Meldungen Auf Der Homepage
H Das graue Symbol bedeutet, dass das Gerät mit Diese Taste ist nur in Anlagen mit Pförtner- CAMEConnect verbunden werden kann; das wei- dienst vorhanden. ße Symbol bedeutet, dass das Gerät mit CAME- Connect verbunden ist. Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,... -
Seite 4: Verwendung Des Geräts

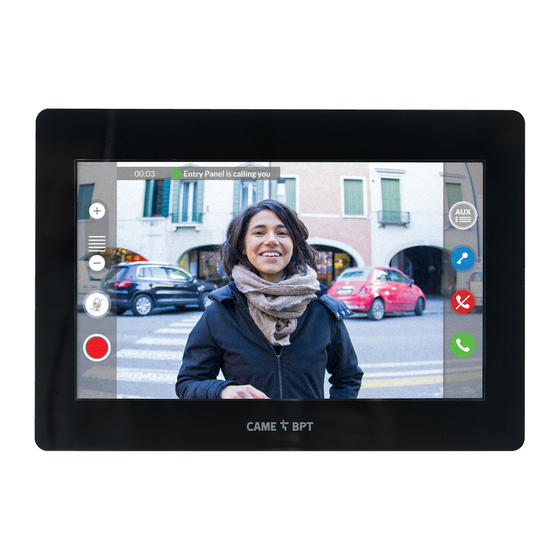

VERWENDUNG DES GERÄTS Einen Anruf annehmen Anrufe von der Außenstation Das Bild des Anrufers (falls verfügbar) wird auf dem Bildschirm angezeigt. Das Audio von und zum Anrufer ist nicht aktiv. A Tippen Sie auf die Schaltfläche, um den Anruf anzunehmen und die Sprechfunktion zu aktivieren. B Tippen Sie auf die Schaltfläche, um den Anruf abzuweisen und zur Homepage zurückzugehen. -
Seite 5: Einen Anruf Tätigen
Einen Anruf tätigen Mit dem Gerät können Sie anderen Innenstationen (Intercom), über das WLAN-Netzwerk (App) verbundene Geräte, oder Außenstationen anrufen. Einen Kontakt in der Favoritenliste anrufen Favoriten Außenstationen Kontakte A Tippen Sie auf das Symbol, um die Favoritenliste aufzurufen. Angaben, wie Sie die Favori- tenliste füllen können finden Sie im "Kontakte"... -
Seite 6: Die Kommunikation Mit Der Außenstation Einschalten
Die Kommunikation mit der Außenstation einschalten Favoriten Außenstationen Kontakte B Tippen Sie auf das Symbol, um die Liste der Außenstationen zu öffnen. Um die Liste der Außensta- tionen zu füllen, siehe Abschnitt Anrufbeantworter - Video Aux-Liste Anrufliste "Kontakte" auf Seite 7. 19:02 Donnerstag 01. - Seite 7 Kontakte Tippen Sie auf das Symbol, um die Kontaktliste zu öffnen. Favoriten Außenstationen Kontakte Anrufbeantworter - Video Aux-Liste Anrufliste 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Die Liste enthält alle Geräte, die kontaktiert werden können. Pförtner Haupt-Außenstation Außenstation OST Wohnung Außenstation NORD 19:02...
- Seite 8 Einheit A Wohneinheit. Wohnung B Innenstation. MODULE C In die Wohneinheit eingebunde- XTS Empfänger ne Geräte. App Mobile 1 XTS Empfänger, Dachzimmer Tippen Sie auf das Symbol, um App Mobile 3 den Kontakt der Favoritenliste hin- zuzufügen. XTS Empfänger, Keller Einen der Kontakte antippen, um 19:02 Donnerstag...
- Seite 9 Anrufbeantworter - Video A Tippen Sie auf das Symbol, um den Anrufbeantworter zu aktivie- ren/deaktivieren. Favoriten Außenstationen Kontakte Um den Anrufbeantworter richtig zu konfigurieren, siehe Abschnitt "Anrufbeantworter - Vi- deo" auf Seite 16. Anrufbeantworter - Video Aux-Liste Anrufliste B Die Zahl auf rotem Grund ent- spricht der Anzahl der nicht auf- gerufenen Nachrichten im Anrufbe- antworter.
- Seite 10 Aux-Liste A Tippen Sie auf das Symbol, um auf die Liste der zusätzlichen Schaltkontakte zuzugreifen. Mit den Favoriten Außenstationen Kontakte zusätzlichen Schaltbefehlen (AUX) können Sie entsprechend program- mierte Kontakte aktivieren, die beim üblichen Öffnen der Tür zusätzliche Anrufbeantworter - Video Aux-Liste Anrufliste Schaltbefehle ausführen.
- Seite 11 Anruftypen Empfangener Anruf. 29. Jan 2018 19:55 Außenstation Getätigter Anruf. 29. Jan 2018 11:23 Außenstation Entgangener Anruf. 07. Jan 2018 21:03 Außenstation Nicht angenommene Anrufe sind 05. Jan 2018 14:21 markiert. Außenstation Alles löschen Tippen Sie die entsprechende Zeile 03. Jan 2018 16:31 Intercom 1 an, um den Kontakt anzurufen.
-
Seite 12: Pförtnermeldungen
Pförtnermeldungen A Tippen Sie auf das Symbol, um die empfangenen Pförtnermeldun- gen aufzurufen. CCTV Meldungen Einstellungen 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Die Pförtnermeldungen sind nach Thema geordnet. Pförtner 29. Jan 2018 19:55 Zustellung für Sie Die noch nicht aufgerufenen Nach- Pförtner 29. -
Seite 13: Allgemeine Einstellungen
ALLGEMEINE EINSTELLUNGEN Tippen Sie auf das Symbol, um auf die Liste mit den Einstellungen zu- zugreifen. CCTV Einstellungen 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Systeminformationen Dieses Fenster enthält einige tech- nische Angaben, an denen Sie die Systeminformationen Besonderheiten des Geräts sowie die Hardware- und Softwareversion Sprachen erkennen. -
Seite 14: Aux Konfiguration (Zusätzliche Funktionen)
Datum/Uhrzeit In diesem Fenster können Sie Da- tum und Uhrzeit der Innenstation Modus Anleitung Auto einstellen. Auto Modus System A Datum und Uhrzeit werden vom Benutzer von Hand eingestellt. NTP-Server B Datum und Uhrzeit werden au- Datum/Uhrzeit 01. feb 2018 19:02 tomatisch synchronisiert. - Seite 15 B Tippen Sie den Bereich an, um der AUX-Funktion, die Sie hinzu- Beschreibung Tor öffnen fügen wollen, einen Namen zuzu- weisen. Befehl Aux 3 C Wählen Sie in der Liste den Speicherort Außenstation Schaltbefehl, der dem AUX zuge- ordnet werden soll. D In der Liste den Bestimmungs- ort des AUX-Schaltbefehls wählen.
- Seite 16 Anrufbeantworter - Video Wenn die Anlage eine Video-Außenstation vorsieht, kann das Gerät eine Videonachricht aufzeichnen, wenn der angerufene Benutzer abwesend sein sollte. Der Anrufer kann durch eine entsprechende Begrüßungsmeldung (z.B. "Der Benutzer ist zur Zeit nicht anwesend, Diese Videomeldung wird nebst Datum und Uhrzeit des Anrufs gespeichert und kann später mit dem Anrufbe- antworter abgehört werden.
- Seite 17 B Berühren Sie den Bereich, um der IP-Kamera, die Sie hinzufügen Beschreibung möchten, einen Namen zuzuwei- sen. URI für Echtzeitverbindung C Tippen Sie den Bereich an und geben Sie den URI-String ein, der URI für Festbild die Verbindung mit der Kamera er- möglicht.
- Seite 18 Bildschirm A Die Helligkeit des Bildschirms im Betrieb wird eingestellt. Helligkeit Helligkeit Helligkeit im Stand-by Bildschirmschoners wird eingestellt, wenn der Bildschirm im Bildschirm reinigen Standby ist. C Der Bildschirm ist 20 Sekunden lang berührungsunempfindlich, um ihn besser zu reinigen. Tippen Sie auf die Taste Zurück antippen, um zur Liste der einzu- 19:02 Donnerstag...
-
Seite 19: Ethernetverbindung Konfigurieren
Auf Slave-Gerät Für diesen Bereich sind spe- zifische Fachkenntnisse über den Netzwerk Netzwerk Betrieb der Video-Türsprechanla- ge erforderlich. Eine fehlerhafte CAME Connect SIP Einstellungen Konfiguration kann zu teilweisen Anmeldeinformationen Automatischer Türöffner oder vollständigen Fehlfunktionen Automatischer Türöffner führen. Aus diesem Grund können Konfiguration der Benutzeroberfläche... -
Seite 20: Wireless-Verbindung Konfigurieren
Statisch Die IP-Adresse des Geräts wird von Hand eingegeben. E Wenn Sie sich für die Verwendung einer statischen IP-Adresse entschieden haben, geben Sie die IP-Adresse des Geräts ein, diese muss zum selben Subnetz (subnet) des Routers und der anderen eingebundenen Geräte gehören. -
Seite 21: Came Connect (Nur Auf Master)
Um die Verbindung herzustellen, 01. Feb 2018 Info Zurück Home die Schaltfläche L. Um die Konfiguration zu speichern, die Schaltfläche K. CAME Connect (nur auf Master) A Eindeutiger Gerätecode. B Sie können den Fernzugriff über VoIP von Video-Türsprechanrufen Keycode aktivieren/deaktivieren. Verbindung erstellen NEIN... -
Seite 22: Sip-Einstellungen (Nur Auf Slave)
Info Zurück Home D In dieses Feld die IP-Adresse des Servers eingeben. Standard-IP-Adressen von CAME Servern (Beispiel): ETI/MiniSER Xip, ETI/DOMO Xip - 192.168.0.3 (Port 0) - 192.168.1.3 (Port 1) ETI/SER Xip, 192.168.1.1 Außenstation IP serverless, 192.168.1.5 E Wählen Sie den Servertyp, mit dem das Gerät verbunden ist. -
Seite 23: Automatischer Türöffner
Automatischer Türöffner Diese Funktion ist vor allem für Arztpraxen, Kanzleien und Büros nützlich. Die Tür wird nach Druck auf die Klin- geltaste der Außenstation automatisch geöffnet. Sie können diese Funktion für bestimmte Zeitfenster und Tage programmieren. A Tippen Sie auf die entsprechen- de Schaltfläche, um ein neues Zeit- fenster hinzuzufügen. -
Seite 24: Konfiguration Der Benutzeroberfläche
Sie können das ausgewählte Element bearbeiten. 08:30 - 12:30 Mo Di Mi Do Fr Sie können das ausgewählte 13:30 - 18:30 Mo Di Mi Do Fr Element löschen. Tippen Sie auf die Taste Zurück Neues Zeitfenster antippen, um zur Liste der einzu- stellenden Parameter zurückzu- Alles löschen kehren. -
Seite 25: Wartung
Alle leeren Bereiche antippen und im Dropdown-Menü den Inhalt aus- Anzahl der Felder: wählen, den Sie dem Bereich zu- weisen möchten. Leer Leer Die Konfiguration mit der entspre- chenden Taste Speichern. Leer Einstellungen Speichern 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Wartung... -
Seite 26: Einstellungen Nur Über Webseite Erhältlich
EINSTELLUNGEN NUR ÜBER WEBSEITE ERHÄLTLICH Auf den Webseiten können Sie die meisten Parameter, die über die Benutzeroberfläche der Innenstation ein- gestellt werden können, konfigurieren und zudem einige in diesem Abschnitt beschriebenen Zusatzfunktionen durchführen. Geben Sie die Adresse des Geräts in die Adressleiste des Brow- XTS 7 IP sers (Chrome, Firefox, Safari) ein. -
Seite 27: Passwort Ändern
Wartung Wartung Hilfe Beenden Update System UPDATE PASSW. ÄND... KONFIGURAT... In diesem Fenster können sie die Datum und Uhrzeit Firmware des Geräts, wie folgt, ak- tualisieren: Netzwerk VERSION A Taste drücken, die Datei mit dem Firmware-Update in Ihrem Computer wählen und den Vorgang IP Überwachungskameras starten. - Seite 28 DIE IN DIESER ANLEITUNG ENTHALTENEN ANGABEN UND INFORMATIONEN KÖNNEN JEDERZEIT UND OHNE VO- RANKÜNDIGUNG GEÄNDERT WERDEN. ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel.
