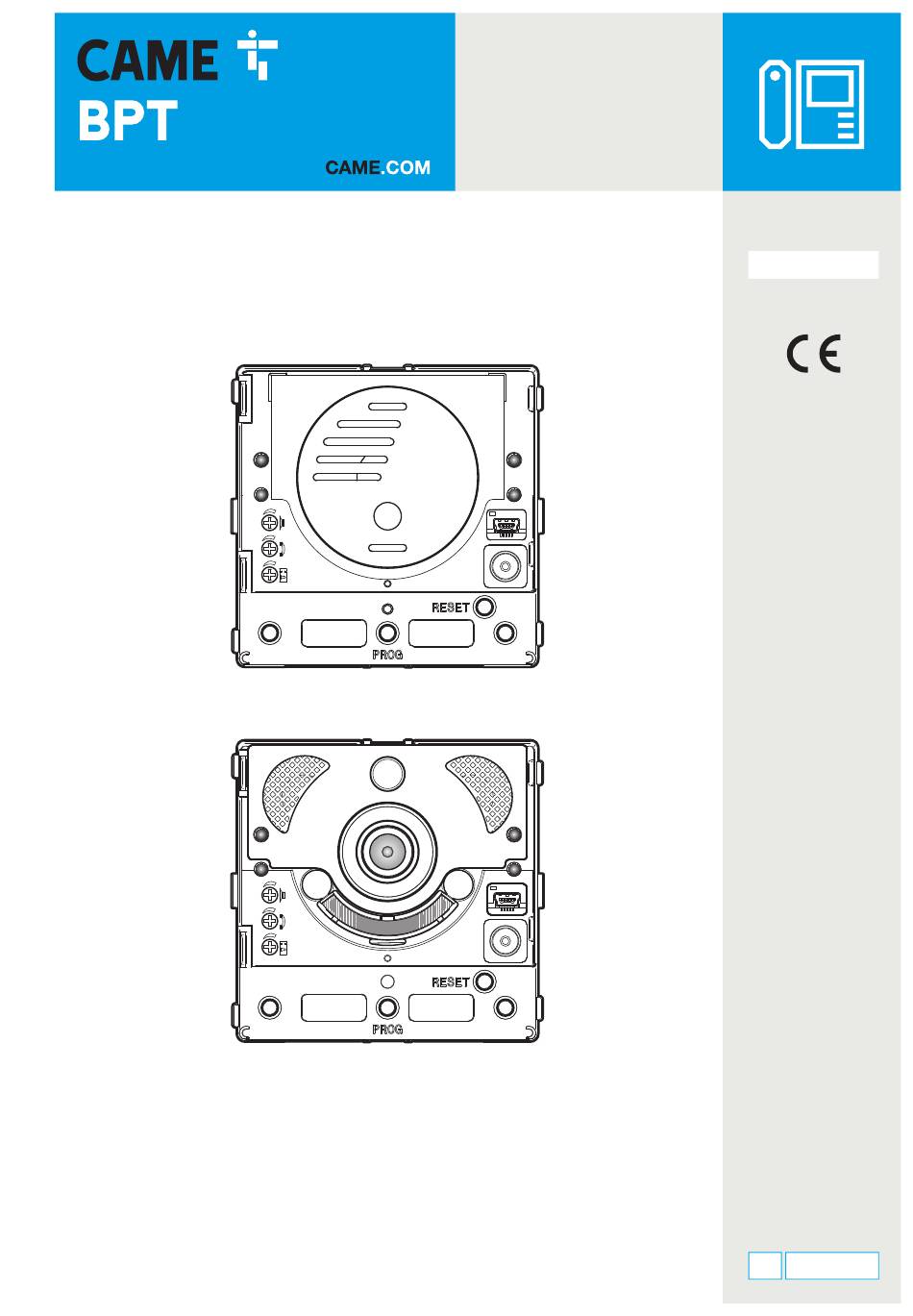

- Seite 1 Kommunikationsmodul für Systeme X1 FB00871-DE MTMA/01 - MTMV/01 PROGRAMMIERUNGSANLEITUNG DE Deutsch...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Lesen Sie aufmerksam die Anweisungen, bevor Sie mit dem Einbau beginnen, und führen Sie die vom Hersteller genannten Arbeiten • aus. Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes dürfen ausschließlich von qualifiziertem und entspre- • chend geschultem Fachpersonal unter Einhaltung der geltenden Normen, einschließlich der Unfallverhütungs- und Abfallentsor- gungsvorschriften, durchgeführt werden. -
Seite 3: Programmierung Der Aussenstationen Ohne Va/01 Oder A
PROGRAMMIERUNG DER AUSSENSTATIONEN OHNE VA/01 ODER A/01 Erstprogrammierung Aufrufen der Programmierung Drücken Sie mindestens 3 s und höchstens 6 s lang die Taste PROG A an der Außen- station. >3’’ Während der Tastenprogrammierung blinken die LED und die LED der Tasten PROG <6’’... -
Seite 4: Vorgehensweise Zur Umprogrammierung
Programmierung der Kamera der Außenstation Während der Anrufprogrammierung kann das "Sichtfeld" der Kamera an einer beliebigen Innensprechstelle (bei abgenommenem Hörer, wenn vorhanden) durch Drücken der Taste ' J eingestellt werden. Ausgehend von der Standard-Kon- 'Automatische Einschaltung figuration ist es möglich, die nächsten durchzublättern J und durch Drücken der Taste AUX1 auszuwählen oder mit der Taste AUX2 K zu den vorhergehenden zurückzukeh- ren: Die Einstellung wird automatisch gespeichert. -
Seite 5: Programmierung Der Aussenstationen Mit Va/01 Oder A/01
Für die Aktivierung der Intercom-Funktion stellen Sie den Jumper auf die Innensprechstel- le, die Sie programmieren möchten, und drücken Sie die Intercom-Ruftaste, mit der Sie anrufen möchten E. Es folgt ein akustisches Signal, das die erfolgte Programmierung bestätigt. Fahren Sie fort, indem Sie dieselben Schritte für alle anderen Innensprechstellen wiederholen, die in die Gruppe mit Intercom-Funktion aufgenommen werden sollen. -
Seite 6: Verlassen Der Programmierung
Anrufprogrammierung Die grüne LED blinkt. Nehmen Sie den Hörer der Innensprech- stelle ab (wenn vorhanden) und drücken Sie gleichzeitig die Tasten und AUX2 F. Drücken Sie an der Außenstation Türöffner die Ruftaste, die der Innensprechstelle G a zugewiesen werden soll: Ein akustisches Signal weist auf die erfolgte Zuweisung hin G b. -
Seite 7: Einstellung Der Helligkeit Des Beleuchters Der Außenstation
Einstellung der Helligkeit des Beleuchters der Außenstation Während der Anrufprogrammierung M a kann die Helligkeit des Beleuchters der Au- ßenstation von einer beliebigen Innensprechstelle aus reguliert werden. Durch Drücken " M b an der Innensprechstelle können Sie die der Taste "Automatische Einschaltung Kamera der Außenstation aktivieren, an der Sie die Helligkeit des Beleuchters einstellen möchten. - Seite 8 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
