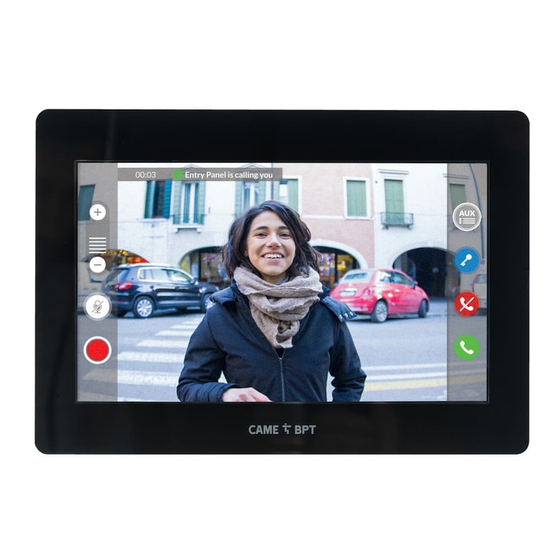

CAME XTS 7 WH WLAN Installations- Und Konfigurationsanleitung
Vorschau ausblenden
Andere Handbücher für XTS 7 WH WLAN:
- Benutzerhandbuch (29 Seiten) ,
- Installations- und konfigurationsanleitung (20 Seiten) ,
- Benutzerhandbuch (28 Seiten)
Verwandte Anleitungen für CAME XTS 7 WH WLAN
Inhaltszusammenfassung für CAME XTS 7 WH WLAN
- Seite 1 WLAN Video-Türsprechanlage mit FB01183-DE Freisprecheinrichtung und Touchscreen XTS 7 WH WLAN XTS 7 BK WLAN XTS 7 WH WFBF INSTALLATIONS- UND KONFIGURATIONSANLEITUNG DE Deutsch Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,...
-
Seite 2: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Lesen Sie die Anweisungen vor dem Einbau genau durch und führen Sie die vom Hersteller genannten Arbeiten • aus. Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes müssen von entsprechend ge- • schultem Fachpersonal unter Einhaltung der geltenden Vorschriften, einschließlich der Unfallverhütungs- und Entsorgungsvorschriften, durchgeführt werden. -
Seite 3: Funktion Der Klemmen
7EOL Widerstand. Die Brücke muss nur am letzten Gerät der Leitung vorgesehen werden. Funktion der Klemmen Eingang für lokale Stromversorgung Eingang BUS-Leitung Eingang für Etagenanrufe Alarm-Eingang Technische Daten XTS 7 WLAN Lokale Spannungsversorgung (V DC) 14 ÷ 18 Max. Stromaufnahme (mA) Stromaufnahme im Stand-by (mA) Lagertemperatur °C -25 ÷... -
Seite 4: Montage
MONTAGE Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,... - Seite 5 Zur soliden Montage des Geräts können Sie die enthaltenen Schrauben und Dübel verwenden, um den Rahmen an der Wand anzubringen. Hinweise zur Installation von mit dem WLAN-Netzwerk verbundenen Innenstationen Installieren Sie die Innenstation nicht in der Nähe von Metallgegenstände, die das Signal stören könnten oder anderen Magnetfelder erzeugenden Geräten, nach Möglichkeit im selben Raum, wie der Router bzw.
- Seite 6 Montagebeispiele Montage von 4 Innenstationen in einer Wohnung Es genügt die WLAN-Verbindung einer einzigen Innenstation. Die Apps werden der Innenstation mit akti- ver WLAN-Verbindung zugeordnet. MAX 8 VAS/101 VAS/101 LITHOS VAS/100.30 VCM/1D VCM/2D UTP/CAT 5 2x1,5mm ≤ 100 m ≤ 100 m ≤...
- Seite 7 Montage des Geräts in mehreren Wohnungen mit verschiedenen Netzteilen. Wenn in einer Wohnung mehrere Innenstationen vorhanden sind, braucht nur eines über eine WLAN-Ver- bindung zu verfügen. Die Apps werden der Innenstation mit aktiver WLAN-Verbindung zugeordnet. MAX 8 VAS/101 VAS/101 VAS/101 VAS/101 VAS/101 XDV/304...
- Seite 8 Montage in einem Zweifamilienhaus mit einem Gerät pro Wohnung Die Apps werden der Innenstation mit aktiver WLAN-Verbindung zugeordnet. XDV/304 LITHOS VAS/100.30 VCM/1D VCM/2D UTP/CAT 5 2x1,5mm ≤ 100 ≤ m 100 ≤ m 100 – – ≤ m 100 ≤ m 50* –...
-
Seite 9: Erweiterte Einstellungen
Für diesen Bereich sind spe- zifische Fachkenntnisse über den Konfiguration X2 Betrieb der Video-Türsprechanla- Netzwerk ge erforderlich. Eine fehlerhafte Konfiguration kann zu teilweisen CAME Connect oder vollständigen Fehlfunktionen Multimedia führen. Aus diesem Grund können einige Parameter nur nach Ein- Anmeldeinformationen gabe des Techniker-Passwortes Automatischer Türöffner... - Seite 10 Konfiguration X2 A Mit dieser Taste können Sie während der Programmierung die SN übertragen Seriennummer (SN) an die Pcs/ Xip-Software übertragen. Manuelle Programmierung B Mit dieser Taste können Sie das Gerät manuell programmieren. Wie Sie Anrufe manuell pro- grammieren, wird in den Anlei- tungen der Außenstationen genau erklärt.
- Seite 11 I Nachdem Sie den Verbindungs- modus ausgewählt haben, kön- Verbindung WLAN-Verbindung nen Sie mit der Schaltfläche das WLAN-Netzwerk auswählen und Aktiviert NEIN konfigurieren. WLAN konfigurieren Alle 30 Sekunden führt das Gerät Modus DHCP einen Netzwerk-Scan der verfüg- IP-Adresse baren Netzwerke durch. Netzmaske Speichern 19:02...
-
Seite 12: Anmeldeinformationen
B Sie können den Fernzugriff über VoIP von Video-Türsprechanrufen Keycode aktivieren/deaktivieren. Verbindung erstellen NEIN Die Werkseinstellungen sehen vor, dass das Gerät mit CAME Connect Internetanbieter verbunden ist. Status Das Gerät muss mit CAME Connect verbunden sein, um die Anrufe über App zu empfangen. -
Seite 13: Automatischer Türöffner
Automatischer Türöffner Diese Funktion ist vor allem für Arztpraxen, Kanzleien und Büros nützlich. Die Tür wird nach Druck auf die Klin- geltaste der Außenstation automatisch geöffnet. Sie können diese Funktion für bestimmte Zeitfenster und Tage programmieren. A Tippen Sie auf die entsprechen- de Schaltfläche, um ein neues Zeit- fenster hinzuzufügen. -
Seite 14: Konfiguration Der Benutzeroberfläche
Sie können das ausgewählte Element bearbeiten. 08:30 - 12:30 Mo Di Mi Do Fr Sie können das ausgewählte 13:30 - 18:30 Mo Di Mi Do Fr Element löschen. Die Taste Zurück antippen, um zur Neues Zeitfenster Liste der einzustellenden Parame- ter zurückzukehren. -
Seite 15: Wartung
Alle leeren Bereiche antippen und im Dropdown-Menü den Inhalt aus- Anzahl der Felder: wählen, den Sie dem Bereich zu- weisen möchten. Leer Leer Die Konfiguration mit der entspre- chenden Taste Speichern. Leer Einstellungen Speichern 19:02 Donnerstag Info Zurück Home 01. Feb 2018 Wartung (Administrator Passwort erforder- lich;... - Seite 16 EINSTELLUNGEN NUR ÜBER WEBSEITE ERHÄLTLICH Auf den Webseiten können Sie die meisten Parameter, die über die Benutzeroberfläche der Innenstation ein- gestellt werden können, konfigurieren und zudem einige in diesem Abschnitt beschriebenen Zusatzfunktionen durchführen. Geben Sie die Adresse des Geräts in die Adressleiste des Brow- XTS 7 sers (Chrome, Firefox, Safari) ein.
- Seite 17 Status der Knoten Hilfe Beenden Bei Master-Innenstationen kann in System PARAMETER STATUS DER KNOTEN diesem Fenster der Verbindungs- status der SIP-Knoten aufgerufen Datum und Uhrzeit werden. KNOTENTYPEN Netzwerk B Wählen Sie den SIP-Knoten-Typ, Alle deren Status Sie anzeigen möch- ten. Anmeldeinformationen Roter Punkt = Knoten nicht ver- bunden bzw.
-
Seite 18: Passwort Ändern
Passwort ändern Wartung Hilfe Beenden Über dieses Fenster können Sie das Zugangspasswort ändern. System UPDATE PASSW. ÄND... KONFIGURAT... Datum und Uhrzeit PASSWORT Netzwerk NEUES PASSWORT Anmeldeinformationen IP Überwachungskameras NEUES PASSWORT BESTÄTIGEN Anrufbeantworter Gerät Speichern Abbrechen Wartung Anlagendiagnose Anlagendiagnose Anlagendiagnose Hilfe Beenden A Dieser Bereich umfasst statis- System... - Seite 19 Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen,...
- Seite 20 Bezugsnormen. Der Hersteller, CAME Spa bestätigt, dass die in dieser Anleitung beschriebenen Geräte der Richt- linie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.came.com Abbau und Entsorgung. Verpackung und Gerät am Ende des Lebenszyklus nicht in die Umwelt gelangen lassen, sondern entsprechend den im Verwendungsland gültigen Vorschriften entsorgen.
