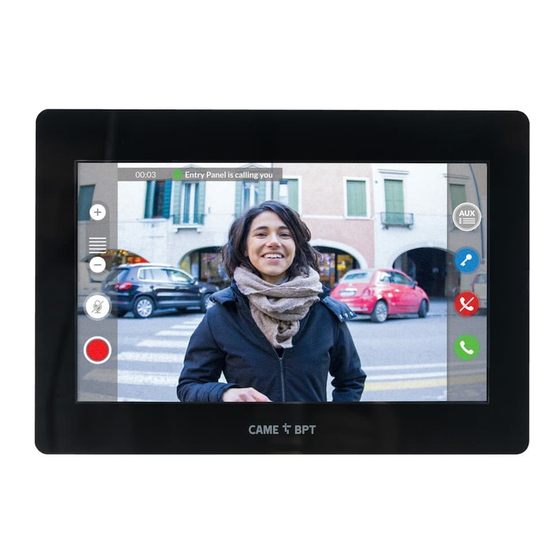

CAME XTS 7 WH WLAN Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für XTS 7 WH WLAN:
- Installations- und konfigurationsanleitung (21 Seiten) ,
- Installations- und konfigurationsanleitung (20 Seiten) ,
- Benutzerhandbuch (28 Seiten)
Verwandte Anleitungen für CAME XTS 7 WH WLAN
Inhaltszusammenfassung für CAME XTS 7 WH WLAN

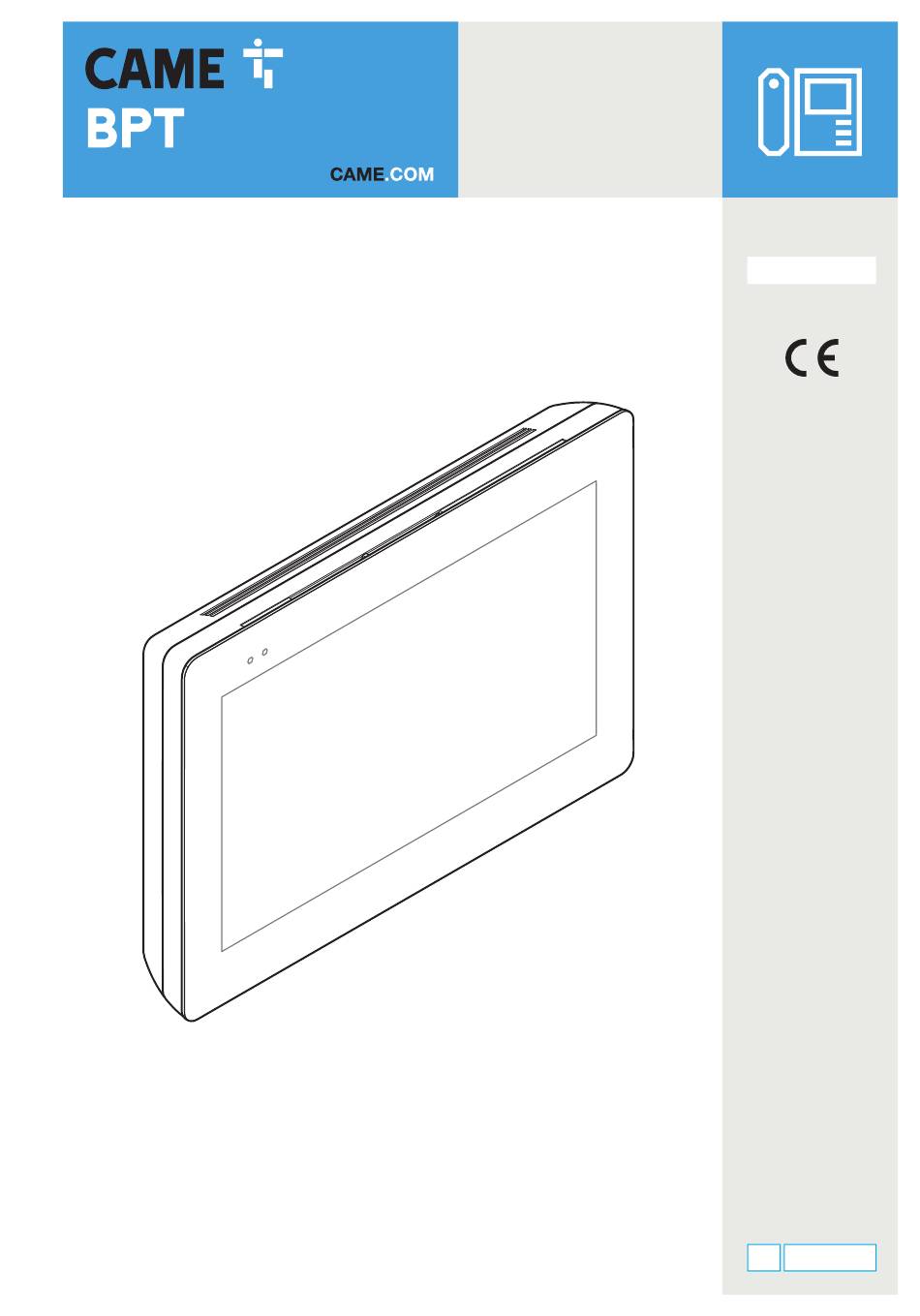

- Seite 1 WLAN Video-Türsprechanlage mit FB01184-DE Freisprecheinrichtung und Touchscreen XTS 7 WH WLAN XTS 7 BK WLAN XTS 7 WH WFBF BENUTZERHANDBUCH DE Deutsch Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen, www.ipcctv.ch...
-
Seite 2: Allgemeine Hinweise
ALLGEMEINE HINWEISE Lesen Sie die Anweisungen genau durch bevor Sie das Gerät verwenden. • Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes müssen von entsprechend ge- • schultem Fachpersonal unter Einhaltung der geltenden Vorschriften, einschließlich der Unfallverhütungs- und Entsorgungsvorschriften, durchgeführt werden. Das Gerät darf ausschließlich für den Zweck, für den es entwickelt wurde, verwendet werden. -
Seite 3: Schaltflächen Und Meldungen Auf Der Homepage
G Das graue Symbol ibedeutet, dass das Gerät mit nik"-Alarmmeldung mit der Nummer der Innen- CAMEConnect verbunden werden kann; das wei- station übertragen ße Symbol bedeutet, dass das Gerät mit CAME- Diese Taste ist nur in Anlagen mit Pförtner- Connect verbunden ist. dienst vorhanden. -
Seite 4: Verwendung Des Geräts
VERWENDUNG DES GERÄTS Einen Anruf annehmen Anrufe von der Außenstation Das Bild des Anrufers (falls verfügbar) wird auf dem Bildschirm angezeigt. Das Audio von und zum Anrufer ist nicht aktiv. A Tippen Sie auf die Schaltfläche, um den Anruf anzunehmen und die Sprechfunktion zu aktivieren. B Tippen Sie auf die Schaltfläche, um den Anruf abzuweisen und zur Homepage zurückzugehen. -
Seite 5: Einen Anruf Tätigen
Einen Anruf tätigen Mit dem Gerät können Sie anderen Innenstationen (Intercom), über das WLAN-Netzwerk (App) verbundene Geräte, oder Außenstationen anrufen. Einen Kontakt in der Favoritenliste anrufen Favoriten Außenstationen Kontakte A Tippen Sie auf das Symbol, um die Favoritenliste aufzurufen. Um die Favoritenliste zu fül- len, siehe Abschnitt "Kontakte"... -
Seite 6: Die Kommunikation Mit Der Außenstation Einschalten
Die Kommunikation mit der Außenstation einschalten Favoriten Außenstationen Kontakte B Tippen Sie auf das Symbol, um die Liste der Außenstationen zu öffnen. Um die Liste der Außensta- tionen zu füllen, siehe Abschnitt Anrufbeantworter - Video Aux-Liste Anrufliste "Kontakte" auf seite 7. 19:02 Donnerstag 01. - Seite 7 Kontakte Tippen Sie auf das Symbol, um die Kontaktliste zu öffnen. Favoriten Außenstationen Kontakte Anrufbeantworter - Video Aux-Liste Anrufliste 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Die Liste enthält alle Geräte, die kontaktiert werden können. Einheit Außenstation Intercom 1 Intercom 2 Intercom 3 Intercom 4...
- Seite 8 Einheit A Wohneinheit (umfasst die In- Einheit nenstation und die entsprechenden MODULE Apps). XTS Empfänger B Innenstation. App Mobile 1 C Ggf. lokal oder über Fernzugriff App Mobile 2 mit der Anlage verbundene Benut- zer. App Mobile 3 Einen der Kontakte antippen, um App Mobile 4 das Gespräch zu beginnen.
- Seite 9 Pförtner G Pförtnerstation (sofern diese in Pförtner der Anlage vorgesehen ist). Tippen Sie den Kontakt an, um das Gespräch zu beginnen. Tippen Sie auf das Symbol, um den Namen des Kontakts zu bearbeiten. Anrufbeantworter - Video A Tippen Sie auf das Symbol, um den Anrufbeantworter zu aktivie- ren/deaktivieren.
- Seite 10 Aux-Liste A Tippen Sie auf das Symbol, um auf die Liste der zusätzlichen Schaltkon- takte zuzugreifen. Mit den zusätzlichen Favoriten Außenstationen Kontakte Schaltbefehlen (AUX) können Sie ent- sprechend programmierte Kontakte aktivieren, die beim üblichen Öffnen der Tür zusätzliche Schaltbefehle ausführen. Anrufbeantworter - Video Aux-Liste Anrufliste...
- Seite 11 Anruftypen Empfangener Anruf. 29. Jan 2018 19:55 Außenstation Getätigter Anruf. 28. Jan 2018 11:23 Außenstation Entgangener Anruf. 07. Jan 2018 21:03 Außenstation Nicht angenommene Anrufe sind 05. Jan 2018 14:21 markiert. Außenstation Alles löschen Tippen Sie die entsprechende Zeile 03. Jan 2018 16:31 Intercom 1 an, um den Kontakt anzurufen.
-
Seite 12: Allgemeine Einstellungen
ALLGEMEINE EINSTELLUNGEN Tippen Sie auf das Symbol, um auf die Liste mit den Einstellungen zu- zugreifen. CCTV Einstellungen 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Systeminformationen Dieses Fenster enthält einige tech- nische Angaben, an denen Sie die Systeminformationen Besonderheiten des Geräts sowie die Hardware- und Softwareversion Sprachen erkennen. -
Seite 13: Aux Konfiguration (Zusätzliche Funktionen)
Datum/Uhrzeit In diesem Fenster können Sie Da- tum und Uhrzeit der Innenstation Modus Anleitung Auto einstellen. Auto Modus System A Datum und Uhrzeit werden vom Benutzer von Hand eingestellt. NTP-Server B Datum und Uhrzeit werden au- Datum/Uhrzeit 01. feb 2018 19:02 tomatisch synchronisiert. - Seite 14 B Tippen Sie den Bereich an, um der AUX-Funktion, die Sie hinzufü- Beschreibung Tor öffnen gen wollen, einen Namen zuzuwei- sen. Befehl Aux 3 C Wählen Sie in der Liste den Speicherort Außenstation Schaltbefehl, der dem AUX zuge- ordnet werden soll. Die Konfiguration mit der entspre- chenden Speichern Taste.
- Seite 15 Anrufbeantworter - Video Wenn die Anlage eine Video-Außenstation vorsieht, kann das Gerät eine Videonachricht aufzeichnen, wenn der angerufene Benutzer abwesend sein sollte. Der Anrufer kann durch eine entsprechende Begrüßungsmeldung (z.B. "Der Benutzer ist zur Zeit nicht anwesend, sie können nach dem Piepton eine Nachricht hinterlassen") auf diese Möglichkeit hingewiesen werden. Diese Videomeldung wird nebst Datum und Uhrzeit des Anrufs gespeichert und kann später mit dem Anrufbeant- worter abgehört werden.
- Seite 16 B Berühren Sie den Bereich, um der IP-Kamera, die Sie hinzufügen Beschreibung möchten, einen Namen zuzuwei- sen. URI für Echtzeitver- bindung C Tippen Sie den Bereich an und geben Sie den URI-String ein, der URI für Festbild die Verbindung mit der Kamera er- möglicht.
- Seite 17 Hintergründe Wählen Sie Ihren Lieblingshinter- grund; die neue Konfiguration wird Hintergrund sofort angewendet. Tippen Sie auf die Taste Zurück, um zur Liste der einzustellenden Parameter zurückzukehren. 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Bildschirm A Die Helligkeit des Bildschirms im Betrieb wird eingestellt.
-
Seite 18: Erweiterte Einstellungen
19:02 Donnerstag 01. Feb 2018 Info Zurück Home Öffnen Sie die Liste der erweiterten Einstellungen. Konfiguration X2 Wählen Sie den ersten Punkt. Netzwerk CAME Connect Multimedia Anmeldeinformationen Automatischer Türöffner Konfiguration der Benutzeroberfläche 19:02 Donnerstag 01. Feb 2018 Info Zurück Home Konfiguration X2 A Mit dieser Taste können Sie... - Seite 19 Netzwerk CMit dieser Taste aktivieren Sie die WLAN-Verbindung. Verbindung WLAN-Verbindung Das Symbol zeigt an, dass die Aktiviert NEIN WLAN-Verbindung besteht und WLAN konfigurieren dass die unten aufgeführten Be- reiche entsprechend der Netzwerk- Modus DHCP Statisch konfiguration aktiviert werden. IP-Adresse Netzmaske Gateway MAC Adressierung Speichern...
- Seite 20 B Sie können den Fernzugriff über VoIP von Video-Türsprechanrufen Keycode aktivieren/deaktivieren. Verbindung erstellen NEIN Die Werkseinstellungen sehen vor, dass das Gerät mit CAME Connect Internetanbieter verbunden ist. Status Das Gerät muss mit CAME Connect verbunden sein, um die Anrufe über App zu empfangen.
-
Seite 21: Anmeldeinformationen
Multimedia In diesem Fenster können Sie einen der verfügbaren Werte auswählen Audioformat und die max. BITRATE, die das Ge- rät verwalten kann, konfigurieren. Videoformat Je höher die BITRATE, desto Bitrate Video App (Kbps) besser ist die Videoqualität, aber auch die UPLINK-Bandbreite ist höher. - Seite 22 C Tippen Sie die leeren Bereiche an und stellen Sie im Popup-Menü Startzeit die Start- und Endzeit des Zeitfens- ters fest. Endzeit Wochentage Speichern 19:02 Donnerstag 01. Feb 2018 Info Zurück Home D Tippen Sie auf die Wochentage, an denen das Zeitfenster aktiviert Startzeit 08:30 werden soll.
-
Seite 23: Konfiguration Der Benutzeroberfläche
Konfiguration der Benutzeroberfläche In diesem Bereich können Sie das Erscheinungsbild der Hauptseite Aktivierte Homepage Vorgegebene Individuelle individuell gestalten. A Wählen Sie den gewünschten Funktionen der Homepage anpassen. Homepagetyp. B Tippen Sie auf die entspre- chende Taste, um eine individuell gestaltete Homepage zu erstellen. 19:02 Donnerstag 01. -
Seite 24: Wartung
Wartung (Administrator Passwort erforder- lich; vorgegebenes Standardpass- Gerät neustarten wort 112233). A Tippen Sie auf die entsprechen- App neustarten de Schaltfläche, um die Innenstati- Als Slave konfigurieren on neu zu starten. Werkseinstellungen zurücksetzen B Tippen Sie auf die entsprechen- de Schaltfläche, um die Steuer-App der Innenstation neu zu starten. -
Seite 25: Einstellungen Nur Über Webseite Erhältlich
EINSTELLUNGEN NUR ÜBER WEBSEITE ERHÄLTLICH Auf den Webseiten können Sie die meisten Parameter, die über die Benutzeroberfläche der Innenstation eingestellt werden können, konfigurieren und zudem einige in diesem Abschnitt beschriebenen Zusatzfunktionen durchfüh- ren. Geben Sie die Adresse des Geräts in die Adressleiste des Brows- XTS 7 ers (Chrome, Firefox, Safari) ein. -
Seite 26: Passwort Ändern
Wartung Wartung Hilfe Beenden Update System UPDATE PASSW. ÄND... KONFIGURAT... In diesem Fenster können sie die Datum und Uhrzeit Firmware des Geräts, wie folgt, ak- tualisieren: Netzwerk VERSION A Taste drücken, die Datei mit dem Firmware-Update in Ihrem Computer wählen und den Vorgang Anmeldeinformationen starten. - Seite 27 Vertrieb: IP CCTV GmbH, Marthalerstrasse 5, 8447 Dachsen, www.ipcctv.ch...
- Seite 28 Symbol und dem Material-Kürzel gekennzeichnet. DIE IN DIESER ANLEITUNG ENTHALTENEN ANGABEN UND INFORMATIONEN KÖNNEN JEDERZEIT UND OHNE VOR- ANKÜNDIGUNG GEÄNDERT WERDEN. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel.
