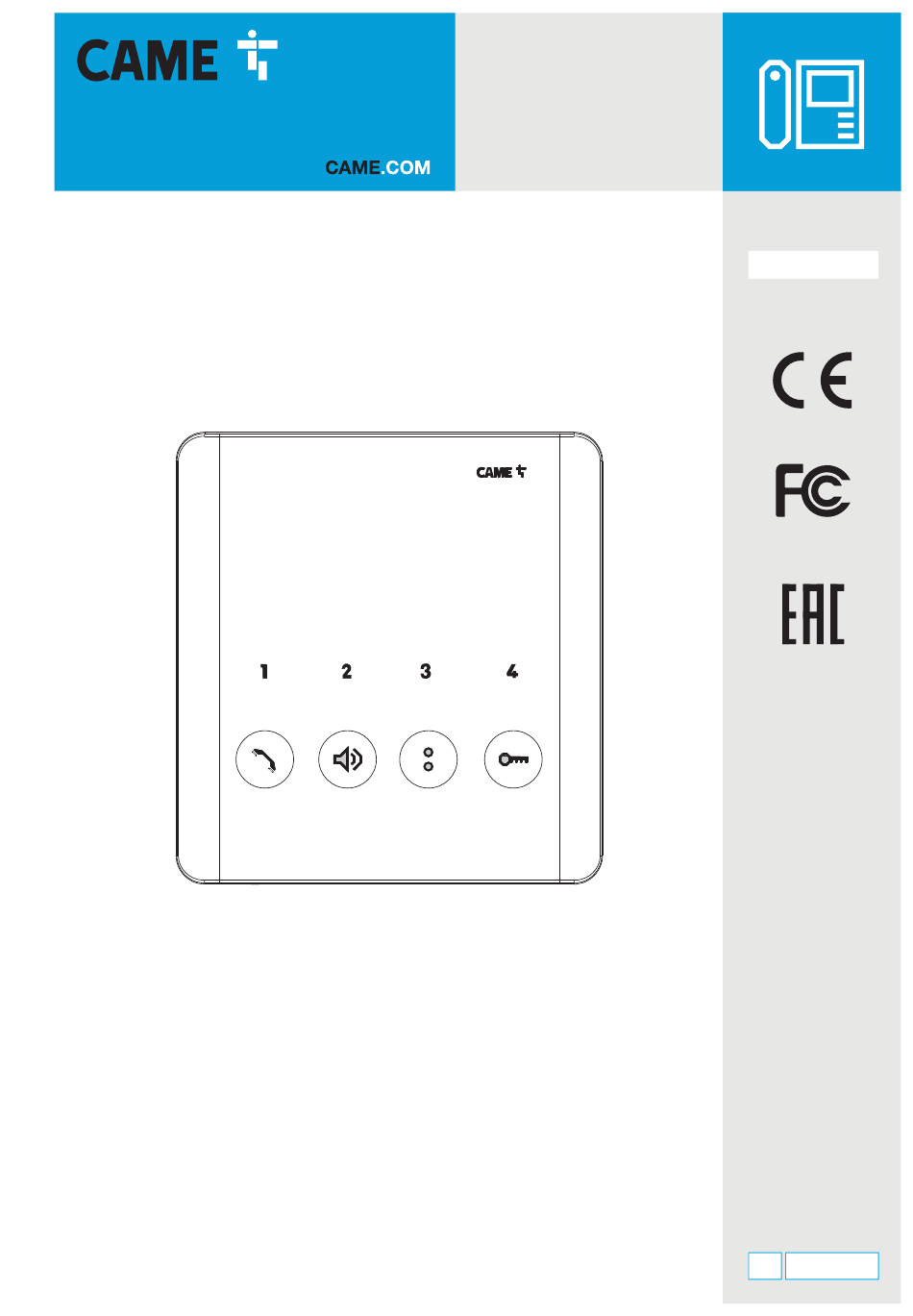

- Seite 1 FA01624-DE PLX A DE Deutsch BENUTZERHANDBUCH...
- Seite 2 Das Herstellungsdatum ist in der auf dem Typenschild aufgedruckten Produktionscharge angegeben. Bitte kontaktieren Sie uns bei Bedarf unter https://www.came.com/global/en/ contact-us. Die Allgemeinen Geschäftsbedingungen sind in den offi ziellen Preislisten von Came enthalten. Funktion der Taster Mit dieser Taste nehmen Sie den Anruf an und beenden ihn.
- Seite 3 Mit dieser Taste können Sie die Lautstärke des Läutwerks einstellen: NIEDRIG, MITTEL, HOCH, AUSGESCHALTET. Beschreibung der roten LED Eingeschaltet: Läutwerk ausgeschaltet. ☞ Während dem Gespräch können Sie mit dieser Taste die Audiolautstärke einstellen. Aux 2/Pförtneranruf. Anrufanfrage vom Pförtnerposten wird angezeigt. Mit dieser Taste können Sie den Befehl TÜRÖFFNER oder das TORÖFFNER übertragen.
- Seite 4 Die Funktion dieser Taste hängt von der bei der Installation vorgenommenen Konfi guration ab. Wenn die Taste als INTERKOM konfi guriert ist, aktiviert sie vorübergehend die ZWEITE FUNKTION, und ermöglicht die Aktivierung von INTERKOM-Ruftasten von 4 bis 6. ☞ Wenn die zweite Funktion aktiviert wird, blinken die weißen LEDs der Tasten 1, 2, 3 und 4.
- Seite 5 Interkom-Funktion Mit dieser Taste können Sie die gewünschte Innenstation auswählen. Die anrufende Innenstation gibt einen Freizeichenton ab. Die angerufene Innenstation gibt den gewählten Klingelton ab. Diese Taste angerufenen Innenstation drücken, Audiogespräch zu aktivieren. ☞ Bei einem Gespräch zwischen Innenstationen, wird ein von der Außenstation eingehender Anruf durch einen alle 5 Sekunden wiederholten Piepton angezeigt.
- Seite 6 Aux-Befehlstasten AUX-Taste drücken, gewünschten AUX-Befehl zu aktivieren, z.B.: ein Licht einschalten, das Tor öff nen. ☞ Damit die Anlage ordnungsgemäß funktioniert, könnten Zusatzgeräte erforderlich sein. Anrufweiterleitung Bei aktiviertem Anruf, die Innenstation, an die der Anruf weitergeleitet werden soll, wählen.
- Seite 7 Um ein Audiogespräch zwischen den beiden Innenstationen zu aktivieren, diese Taste auf der angerufenen Innenstation drücken. Die Außenstation ist im Wartemodus. Innenst. 2 Innenst. 1 Um ein Gespräch zwischen der Innenstation 2 und der Außenstation zu beginnen, diese Taste auf der Innenstation 1 drücken.
- Seite 8 Funktionen der Pförtnerstation Diese Funktionen sind nur bei Anlagen mit einer Pförtnerstation verfügbar. Rufmitteilung vom Pförtnerposten CONTACT ME Wenn die LED auf dieser Taste leuchtet, erwartet der Pförtner einen Rückruf. ☞ Die LED geht aus, sobald eine Verbindung zum Pförtner hergestellt ist. Rückrufanforderung des Pförtners Mit dieser Taste wird eine Anrufanforderung an den Pförtner gesendet.
- Seite 9 Panik-Alarm an den Pförtner senden Diese Taste 2 Sekunden lang drücken, um einen PANIK-Alarm an den Pförtner zu senden. PANIC! Die weiße LED zeigt an, dass der Pförtner den Alarm empfangen hat. Alarmmeldung Aktivierung eines entsprechenden Eingang der Innenstation verbundenen Alarmkontaktes veranlasst eine Benachrichtigung des Pförtners und wird von der Innenstation durch intermittierendes...
- Seite 10 Funktion Toröff ner/Status Toröff ner Wenn Sie die Taste länger gedrückt halten, können Sie einen Öff nungs-/Schließbefehl an einen Antrieb senden. Die LED zeigt den Antriebsstatus an. ☞ Die Anlage muss entsprechend vorbereitet und konfi guriert sein ☞ Die Funktion muss während der Anlagenprogrammierung, wenn Ruftaste...
- Seite 11 Melodien einstellen ☞ Alle im Folgenden beschriebenen Konfi gurationsschritte nacheinander durchführen: In den Konfi gurationsmodus einsteigen. Den Taster 3 Sek. lang drücken. Der Einstieg in den Konfi gurationsmodus wird durch ein kurzes akustisches Signal und die blinkende rote LED bestätigt. 3 sec ...
- Seite 12 Diese Taste drücken, um den Klingelton auszuwählen und die Konfi gurationsmodus zu beenden. Diese Taste drücken, Klingelton auszuwählen weitere Konfi gurationsmodusen vorzunehmen. ☞ Zwei kurze Töne bestätigen, dass der Klingelton für von der Etage kommende Anrufe konfi guriert wird. Konfi gurationsmodus der Melodie, die einen Anruf von der Etage anzeigt.
- Seite 13 Diese Taste drücken, um den Klingelton auszuwählen und die Konfi gurationsmodus zu beenden. Diese Taste drücken, Klingelton auszuwählen weitere Konfi gurationsmodusen vorzunehmen. ☞ Drei kurze Töne bestätigen, dass die Anzahl der Klingeltöne programmiert wurde. Konfi guration der Anzahl der lingelzeichen der Anrufe.
- Seite 14 Diese Taste drücken, Konfi gurationsmodus zu beenden. Technische Daten PLX A Spannungsversorgung über BUS (V DC) 15 ÷ 20 Stromaufnahme im Stand-by (mA) < 1 Max. Stromaufnahme (mA) Stromaufnahme pro LED (mA) Lagertemperatur (°C)* -25 ÷ +70 Betriebstemperatur (°C) +5 ÷ +40...
- Seite 15 Bezugsnormen Das Produkt entspricht den zum Zeitpunkt der Herstellung geltenden Bezugsnormen. FCC - Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Für den Betrieb gelten die folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen und (2) das Gerät muss den Empfang von Störungen zulassen, einschließlich von Störungen, die einen unerwünschten Betrieb verursachen können.
- Seite 16 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941 info@came.com - www.came.com...
