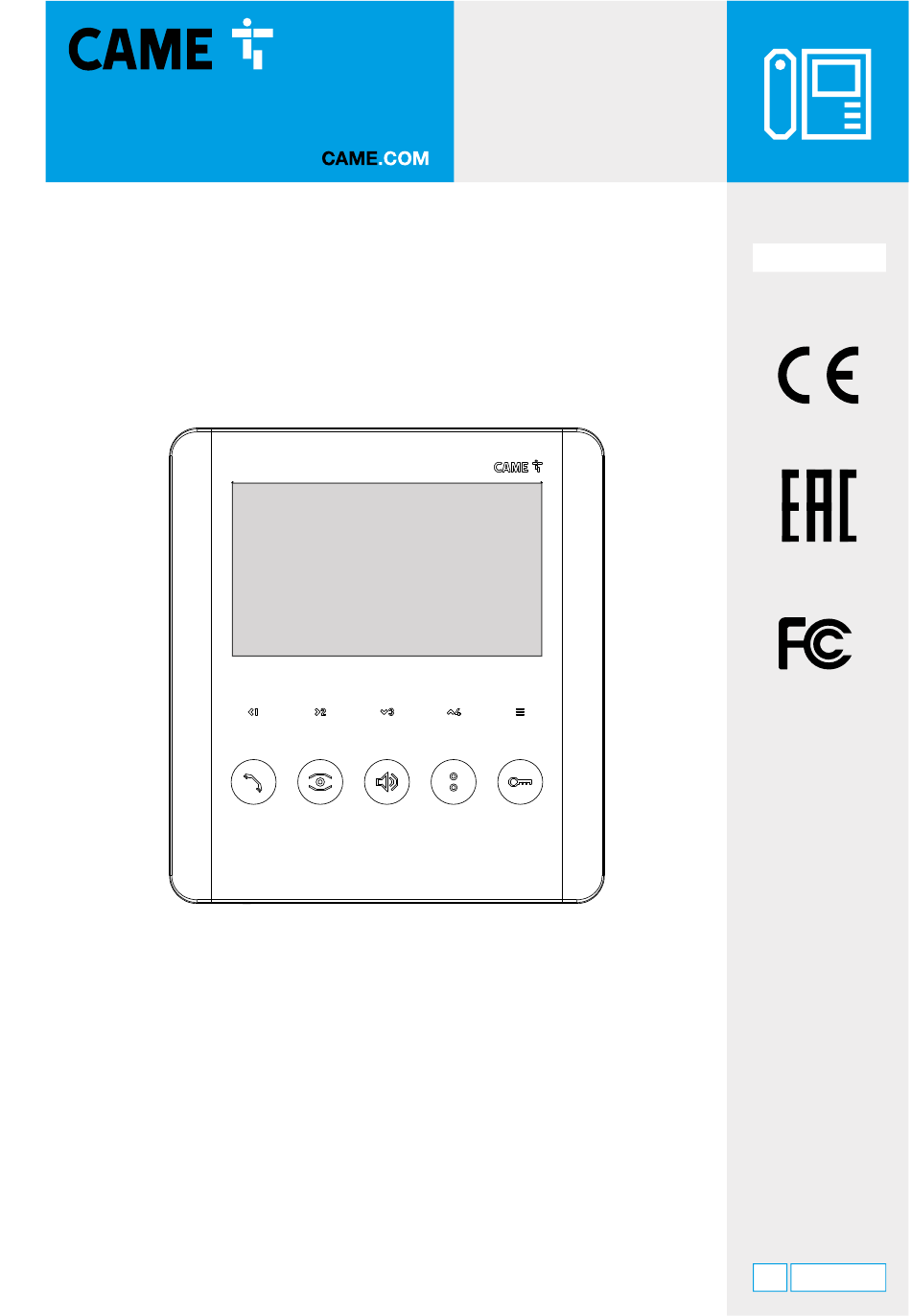

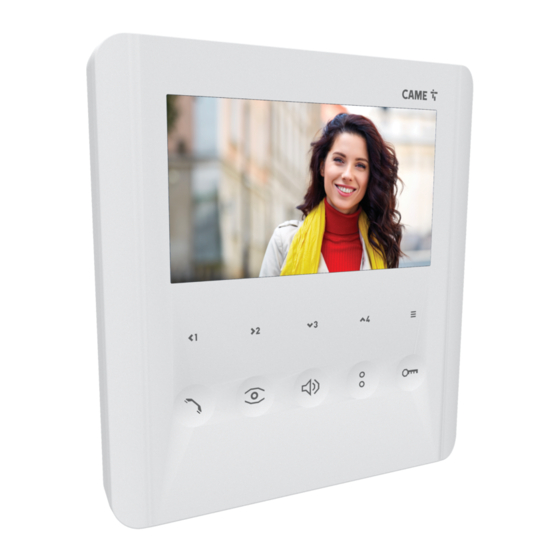

- Seite 1 Innenstation Video-Türsprechanlage mit FA01622-DE Freisprecheinrichtung PLX V - PLX V BF - PLX V BK BENUTZERHANDBUCH DE Deutsch...
- Seite 2 Das Herstellungsdatum ist in der auf dem Typenschild aufgedruckten Produktionscharge angegeben. Bitte kontaktieren Sie uns bei Bedarf unter https://www.came.com/global/en/ contact-us. Die Allgemeinen Geschäftsbedingungen sind in den offiziellen Preislisten von Came enthalten. Funktion der Taster Mit dieser Taste nehmen Sie den Anruf an und beenden ihn.
- Seite 3 Mit dieser Taste können Sie den Befehl TÜRÖFFNER oder das TORÖFFNER übertragen. Um den TORÖFFNER-Befehl zu übertragen (sofern diese Funktion aktiviert ist), die Taste mehr als 3 Sekunden lang drücken. LED-Beschreibung Blinkt: Anruf im Gang Eingeschaltet: bei einsprechender Konfigurierung ist der Zugang offen. Die Funktion Türstatus ist standardmäßig aktiviert.
- Seite 4 Grundfunktionen Anruf. Einen Anruf entgegennehmen. Aktive Sprechverbindung. Die Tür der Außenstelle, von der der Anruf kommt, öffnen. Anruf beenden.
- Seite 5 Selbstschaltung Diese Taste drücken, Videogespräch mit der Außenstation zu beginnen. Wenn mehrere Außenstationen vorhanden sind, diese Taste mehrmals drücken, um die Außenstationen nacheinander aufzurufen. ☞ Die Selbstschaltung ist nicht möglich, wenn die Leitung besetzt ist. 3 aufeinanderfolgende Pieptöne zeigen an, dass die Leitung besetzt ist.
- Seite 6 Video-Übernahme Wenn ein Anruf gleichzeitig bei mehreren Sprechstellen eingeht, klingeln alle Sprechstellen, doch MASTER SLAVE die Video-Anzeige wird nur auf den als "MASTER" konfigurierten Sprechstellen eingeschaltet. MASTER SLAVE Mit dieser Taste können Sie das Video auf einer SLAVE-Innenstation aufrufen. Diese Taste drücken, Audiogespräch...
- Seite 7 Interkom-Funktion Mit dieser Taste können Sie die gewünschte Innenstation auswählen. Die anrufende Innenstation gibt einen Freizeichenton ab. Die angerufene Innenstation gibt den gewählten Klingelton ab. Diese Taste auf der angerufenen Innenstation drücken, Audiogespräch zu aktivieren. ☞ Bei einem Gespräch zwischen Innenstationen, wird ein von der Außenstation eingehender Anruf durch einen alle 5 Sekunden wiederholten Piepton angezeigt.
- Seite 8 Anrufweiterleitung aktiviertem Anruf, Innenstation, an die der Anruf weitergeleitet werden soll, wählen. Um ein Audiogespräch zwischen den beiden Innenstationen zu aktivieren, diese Taste auf der angerufenen Innenstation drücken. Außenstation Wartemodus. Um ein Gespräch zwischen der Innenstation 2 und der Außenstation zu beginnen, diese Taste auf der Innenstation 1 drücken.
- Seite 9 Funktionen der Pförtnerstation Diese Funktionen sind nur bei Anlagen mit einer Pförtnerstation verfügbar. Rufmitteilung vom Pförtnerposten Wenn die LED auf dieser Taste leuchtet, CONTACT ME erwartet der Pförtner einen Rückruf. ☞ Die LED geht aus, sobald eine Verbindung zum Pförtner hergestellt ist. Rückrufanforderung des Pförtners Mit dieser Taste wird eine Anrufanforderung an den Pförtner gesendet.
- Seite 10 Panik-Alarm an den Pförtner senden Diese Taste 2 Sekunden lang drücken, um einen PANIK-Alarm an den Pförtner zu senden. Die weiße LED zeigt an, dass der Pförtner PANIC! den Alarm empfangen hat. Alarmmeldung Aktivierung eines entsprechenden Eingang der Innenstation verbundenen Alarmkontaktes veranlasst eine Benachrichtigung des Pförtners und wird von der Innenstation durch intermittierendes...
- Seite 11 Funktion Türstatus Die LED neben dieser Taste zeigt den aktuellen Türstatus an. ☞ Die Anlage muss entsprechend vorbereitet sein. ☞ Die Funktion ist in den Phasen, in denen die Kommunikation mit der Außenstation stattfindet, aktiviert. Die entsprechende Anzeige bezieht sich auf den jeweiligen Eingang.
- Seite 12 einem Anruf Außenstation zugeordneten Klingelton programmieren Diese Taste drücken, um die Klingeltöne hintereinander abzuspielen. Diese Taste drücken, um den Klingelton auszuwählen und die Programmierung zu beenden. Diese Taste drücken, Klingelton auszuwählen und weitere Programmierungen vorzunehmen.
- Seite 13 Programmierung der Melodie, die einen Anruf von der Etage anzeigt. Diese Taste drücken, um die Klingeltöne hintereinander abzuspielen. Diese Taste drücken, um den Klingelton auszuwählen und die Programmierung zu beenden. Diese Taste drücken, Klingelton auszuwählen und weitere Programmierungen vorzunehmen.
- Seite 14 Anzahl der Klingeltöne programmieren. Diese Taste so oft drücken, wie die Klingeltöne wiederholt werden sollen (1-12 Klingelzeichen). 3 Sekunden nach dem letzten Druck der Taste wird der Anruf mit der gewählten Anzahl von Klingelzeichen abgespielt. Diese Taste drücken, Programmierung zu beenden. Einstellung von Helligkeit, Kontrast und Farbe...
- Seite 15 Mit diesen Tasten werden bei aktiviertem Bildschirm Helligkeit, Kontrast und Farbe der Anzeige eingestellt. Diese Taste drücken, um das Menü aufzurufen oder zu verlassen. Mit diesen Tasten, können Sie den Parameter einstellen. Wenn Sie sie gedrückt halten, ist eine schnelle Einstellung möglich. Mit diesen Tasten können Sie die Parameter durchscrollen.
- Seite 16 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941 info@came.com - www.came.com...
