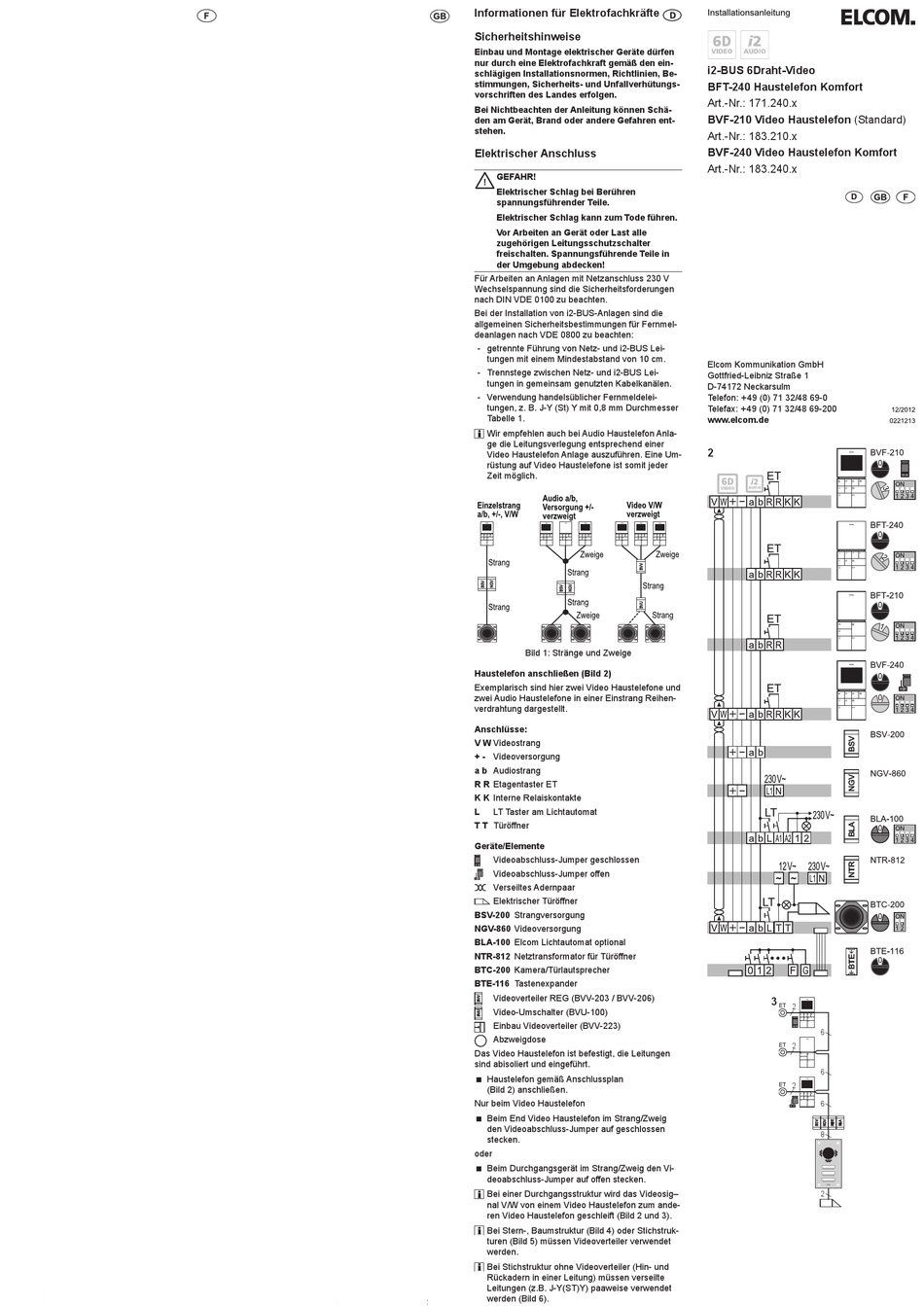

ELCOM BVF-210 Bedienungs- Und Montageanleitung Seite 3

Informationen für Elektrofachkräfte
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien, Be-
stimmungen, Sicherheits- und Unfallverhütungs-
vorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren ent-
stehen.
Elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile.
Elektrischer Schlag kann zum Tode führen.
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in
der Umgebung abdecken!
Für Arbeiten an Anlagen mit Netzanschluss 230 V
Wechselspannung sind die Sicherheitsforderungen
nach DIN VDE 0100 zu beachten.
Bei der Installation von i2-BUS-Anlagen sind die
allgemeinen Sicherheitsbestimmungen für Fernmel-
deanlagen nach VDE 0800 zu beachten:
- getrennte Führung von Netz- und i2-BUS Lei-
tungen mit einem Mindestabstand von 10 cm.
- Trennstege zwischen Netz- und i2-BUS Lei-
tungen in gemeinsam genutzten Kabelkanälen.
- Verwendung handelsüblicher Fernmeldelei-
tungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
Tabelle 1.
Wir empfehlen auch bei Audio Haustelefon Anla-
ge die Leitungsverlegung entsprechend einer
Video Haustelefon Anlage auszuführen. Eine Um-
rüstung auf Video Haustelefone ist somit jeder
Zeit möglich.
Bild 1: Stränge und Zweige
Haustelefon anschließen (Bild 2)
Exemplarisch sind hier zwei Video Haustelefone und
zwei Audio Haustelefone in einer Einstrang Reihen-
verdrahtung dargestellt.
Anschlüsse:
V W Videostrang
+ - Videoversorgung
a b Audiostrang
R R Etagentaster ET
K K Interne Relaiskontakte
L LT Taster am Lichtautomat
T T Türöffner
Geräte/Elemente
Videoabschluss-Jumper geschlossen
Videoabschluss-Jumper offen
Verseiltes Adernpaar
Elektrischer Türöffner
BSV-200 Strangversorgung
NGV-860 Videoversorgung
BLA-100 Elcom Lichtautomat optional
NTR-812 Netztransformator für Türöffner
BTC-200 Kamera/Türlautsprecher
BTE-116 Tastenexpander
Videoverteiler REG (BVV-203 / BVV-206)
Video-Umschalter (BVU-100)
Einbau Videoverteiler (BVV-223)
Abzweigdose
Das Video Haustelefon ist befestigt, die Leitungen
sind abisoliert und eingeführt.
< Haustelefon gemäß Anschlussplan
(Bild 2) anschließen.
Nur beim Video Haustelefon
< Beim End Video Haustelefon im Strang/Zweig
den Videoabschluss-Jumper auf geschlossen
stecken.
oder
< Beim Durchgangsgerät im Strang/Zweig den Vi-
deoabschluss-Jumper auf offen stecken.
Bei einer Durchgangsstruktur wird das Videosig–
nal V/W von einem Video Haustelefon zum ande-
ren Video Haustelefon geschleift (Bild 2 und 3).
Bei Stern-, Baumstruktur (Bild 4) oder Stichstruk-
turen (Bild 5) müssen Videoverteiler verwendet
werden.
Bei Stichstruktur ohne Videoverteiler (Hin- und
Rückadern in einer Leitung) müssen verseilte
Leitungen (z.B. J-Y(ST)Y) paaweise verwendet
werden (Bild 6).
i2-BUS 6Draht-Video
BFT-240 Haustelefon Komfort
Art.-Nr.: 171.240.x
BVF-210 Video Haustelefon (Standard)
Art.-Nr.: 183.210.x
BVF-240 Video Haustelefon Komfort
Art.-Nr.: 183.240.x
�
Elcom Kommunikation GmbH
Gottfried-Leibniz Straße 1
D-74172 Neckarsulm
Telefon: + 49 (0) 71 32/48 69-0
Telefax: + 49 (0) 71 32/48 69-200
www.elcom.de
