Installationshandbuch C1100

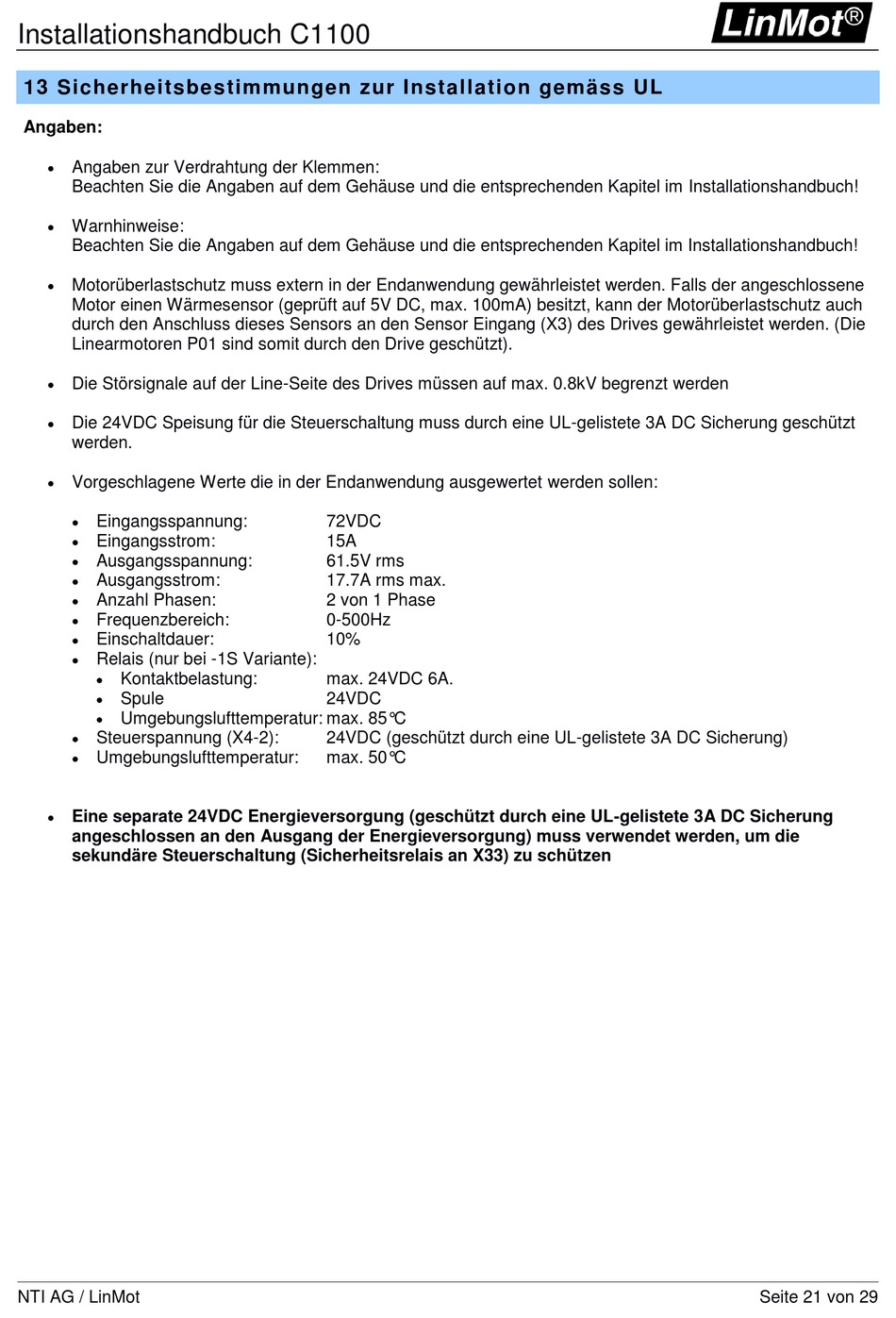

13 Sicherheitsbestimmungen zur Installation gemäss UL
Angaben:

Angaben zur Verdrahtung der Klemmen:
Beachten Sie die Angaben auf dem Gehäuse und die entsprechenden Kapitel im Installationshandbuch!

Warnhinweise:
Beachten Sie die Angaben auf dem Gehäuse und die entsprechenden Kapitel im Installationshandbuch!

Motorüberlastschutz muss extern in der Endanwendung gewährleistet werden. Falls der angeschlossene
Motor einen Wärmesensor (geprüft auf 5V DC, max. 100mA) besitzt, kann der Motorüberlastschutz auch
durch den Anschluss dieses Sensors an den Sensor Eingang (X3) des Drives gewährleistet werden. (Die
Linearmotoren P01 sind somit durch den Drive geschützt).

Die Störsignale auf der Line-Seite des Drives müssen auf max. 0.8kV begrenzt werden

Die 24VDC Speisung für die Steuerschaltung muss durch eine UL-gelistete 3A DC Sicherung geschützt
werden.

Vorgeschlagene Werte die in der Endanwendung ausgewertet werden sollen:

Eingangsspannung:

Eingangsstrom:

Ausgangsspannung:

Ausgangsstrom:

Anzahl Phasen:

Frequenzbereich:

Einschaltdauer:

Relais (nur bei -1S Variante):

Kontaktbelastung:

Spule

Umgebungslufttemperatur: max. 85°C

Steuerspannung (X4-2):

Umgebungslufttemperatur:

Eine separate 24VDC Energieversorgung (geschützt durch eine UL-gelistete 3A DC Sicherung
angeschlossen an den Ausgang der Energieversorgung) muss verwendet werden, um die
sekundäre Steuerschaltung (Sicherheitsrelais an X33) zu schützen
NTI AG / LinMot
72VDC
15A
61.5V rms
17.7A rms max.
2 von 1 Phase
0-500Hz
10%
max. 24VDC 6A.
24VDC
24VDC (geschützt durch eine UL-gelistete 3A DC Sicherung)
max. 50°C
Seite 21 von 29
