Installationshandbuch C1100

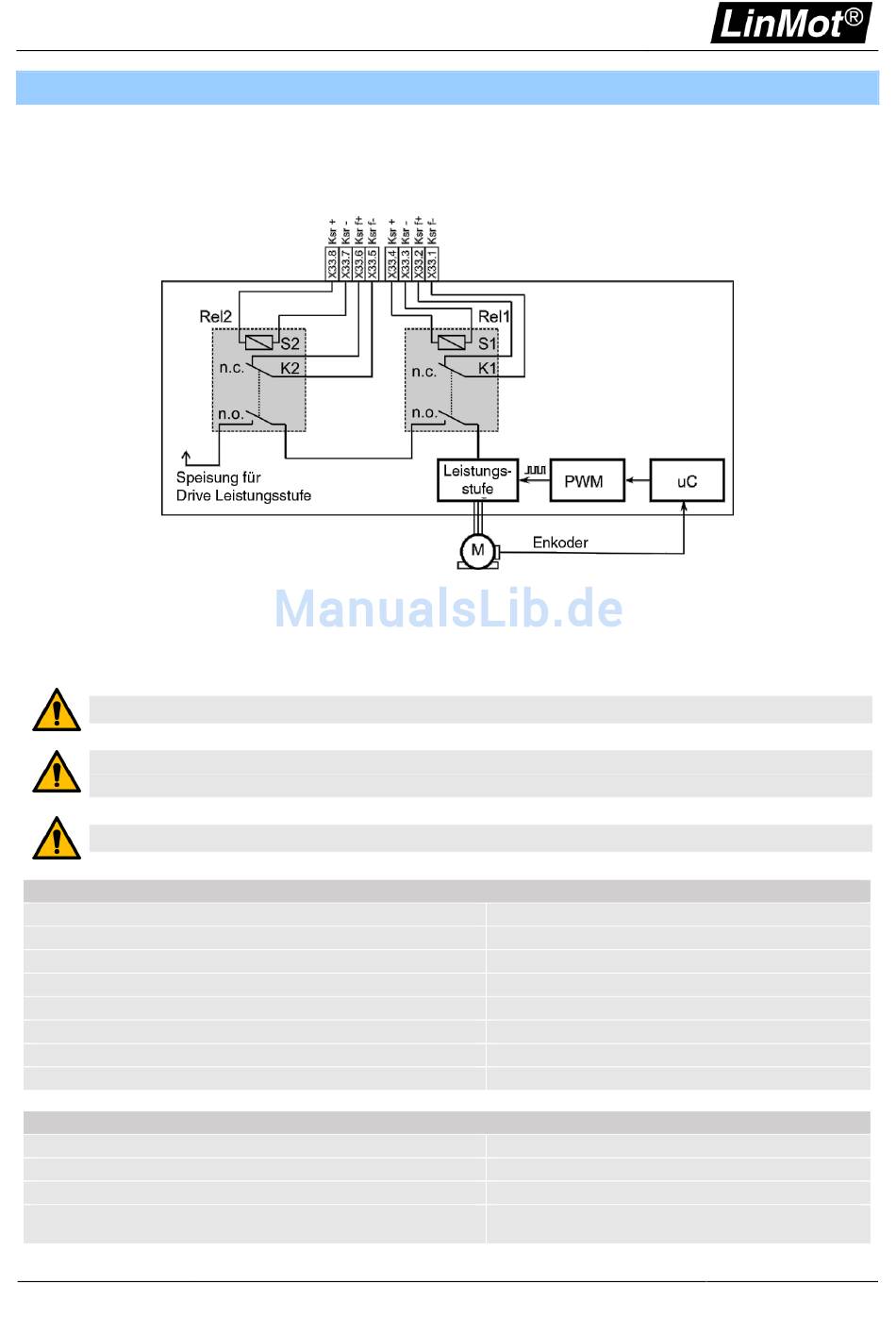

9 Sicherheits-Verdrahtung
Die C1100 Drives mit der -1S Option haben interne Sicherheitsfunktionen:
Zwei Sicherheitsrelais in Serie, welche die Speisungsspannung für die Motortreiber schalten. Zusätzlich hat
jedes Relais Überwachungskontakte.
.
Um die -1S Drives zu aktivieren müssen beide Relais eingeschaltet sein.
Minimale Verdrahtung:
1. Verbinden Sie X33.8 und X33.4 an 24VDC (von Sicherheitskreis)
2. Verbinden Sie X33.7 und X33.3 an GND (von Sicherheitskreis)
Schliessen Sie niemals X33.8 und X33.4 an die Logik Speisung von X4 an!
Überspannungsschutz muss extern sicher gestellt werden und entsprechend dem
Sicherheitskreis der Maschine dimensioniert sein!
Die Abfallzeit der Relais hängt von der externen Schaltung ab!
Sicherheitsrelais Ksr
Nominale Spannung
Min. Anzugsspannung bei 20°C
Dropout Spannung bei 20°C
Dropout Zeit (ohne Schutzschaltung)
Spulenwiderstand bei 20°C
Typ
Kontaktlebensdauer
Hersteller und Typ
Drive Klasifikation gemäss EN ISO 13849-1 (Sicherheit von Maschinen)
Kategorie
Leistungsstufe
Diagnosedeckungsgrad
Mittlere Zeit bis zum gefährlichen Ausfall eines Kanals
NTI AG / LinMot
24 VDC
≤ 16.8V
≥ 2.4 V
Typ. 3ms
2'100 Ω ± 10%
EN 50205, Typ A
> 10'000'000
Elesta Relais / SIS112 24VDC
cat = 3
PL = d
DC = hoch (99%)
MTTF
= hoch (100 Jahre typisch, siehe Rechenbeispiel
d
unten
Seite 17 von 29
