Seite 3

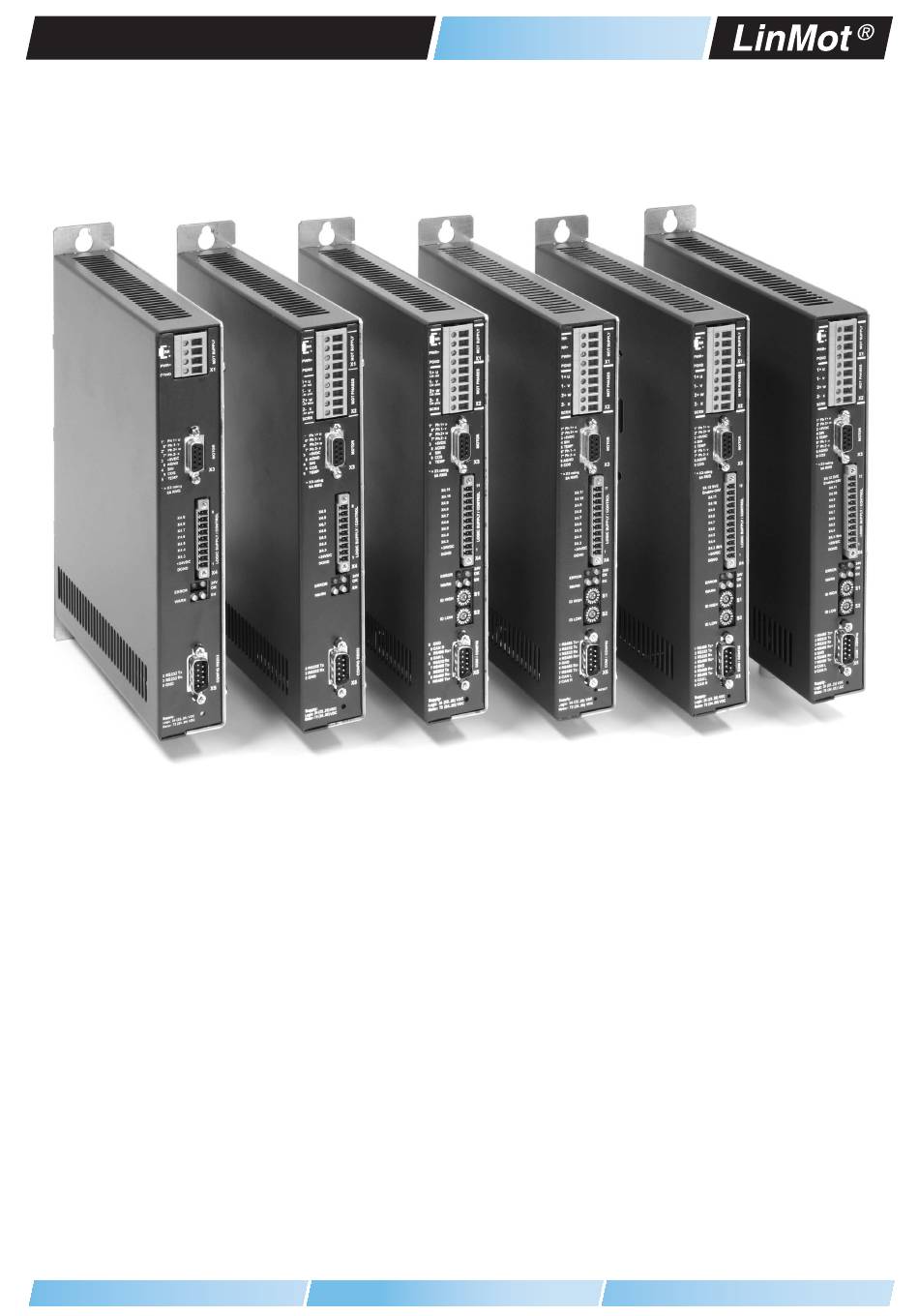

Achssteuerung mit 32-Bit-Positionsauflösung und integriertem Leistungsteil für Linearmotoren und rotative Antriebe. Die Drives eignen sich für einfachste, standard und High-End Positionieraufgaben über den ganzen Kraftbereich des LinMot Produktsorti- ments. Anbindung an die Maschinensteuerung Prozess- und Sicherheitsschnittstellen Logik- & Leistungsspeisung Die Servo Drives der Serie E1100 können...
Seite 4
Durch Flexibilität und die kompakte Bauform bie- wider- (Kurven) LinMot Linearmotor stand • Zwei-Punkt-Trigger ten die LinMot Servo Drives der Serie E1100 in oder 1/2/3-Phasen- • Master Encoder Ein- und Mehrachsanwendungen mit Linearmo- Synchronisation motoren (Brushless toren und anderen Aktuatoren eine durchgängi- •...
Streaming” mit den Servo Drive. Dabei wird die in der übergeordneten Steuerung berechnete Position und Geschwindigkeit zyklisch zum Servo Drive übertragen. Für die Übertragung steht der P, PV oder PVT Modus zur Verfügung. Positionsauflösung: 32 Bit Geschwindigkeitsauflösung 32 Bit Interpolator: 3 kHz Zykluszeiten 2-5ms Zeit [ms] Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
Seite 6
Flaschen oder Behältern auf einem Transportband sowie viele andere Anwendun- gen realisieren. counts/sec Band Encoder Counter: 32 Bit Encoder Eingang: A/B/Z (RS422), max. 5 MHz STEP/DIR/ZERO Max. Zählfrequenz max. 4.5 MHz Zeit [ms] Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
Seite 7
Flanke des Triggersignals ausgewertet. Um unkontrollierte Positionssprünge zu verhindern, fährt der Motor die Positionen mit einer frei programmierbaren max. Beschleuni- gung und Geschwindigkeit an (VA-Interpolator). Eingänge: Analog-Eingang (X4.4) Spannungsbereich: 0-10VDC Position Position Auflösung: 10 Bit Abtastrate 330µsec Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
Seite 8
Motorkraft über eine Kraftmessdose erfasst und im Drive geregelt. So lassen sich Fügeprozesse oder Qualitätskontrollen mit hohen Anforderungen an die aufgebrachte Kraft- Kraft realisieren. mess- dose Analog Eingang 0-10V Auflösung 10 Bit 0...10V F Min. Kraftauflösung 0.1N Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
LinMot Servo Drives unterstützt. Die Software besitzt eine leistungsfähige modulare grafische Oberfläche, die alle Aufgaben im Um- feld der LinMot Servo Drives abdeckt. Bei der Entwicklung wurde sehr grossen Wert auf einen hohen Bedienkomfort gelegt. LinMot Talk kann neben der Inbetriebnahme auch zu Schulungszwecken der Ansteuerung über serielle Schnittstellen, Feldbusse oder in-...
Kommunikationsprofil CiA DS301. Über die DeviceNet Schnittstelle lassen res Protokoll für die Ansteuerung der sich selbst komplizierte Bewegungsabläu- LinMot Servo Drives über die RS 232, RS Folgende Ressourcen sind verfügbar: fe mit grösstmöglicher Flexibilität realisie- 422, RS 485 Schnittstellen. 3 T_PDO, 3 R_PDO, 1 T_SDO, 1 R_SDO ren.
Seite 13
Zur offenen Projektierung gemäss PROFI- Adressen werden unterstützt (0..125). xiblen Maschinen und Anlagen mit auto- BUS-DP Norm wird eine Gerätestammda- matischer Formatverstellung benötigt tei (GSD) zur Verfügung gestellt. werden. Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
Seite 15
Damit lassen sich auch komplexere An- triebsaufgaben und komplette, automati- Sämtliche Funktionen der oben aufgeführ- sierte Abläufe über einfache digitale ten Drives bis auf die sichere Impulssperre Signale steuern. (X4.12) stehen bei den Servo Drives der Serie E1100-GP zur Verfügung. Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
Seite 17
* nur für UL, siehe Installation Guide Motorspeisung: Eingangsspannung Motorspeisung 24...80VDC Absolute max. Rating 72VDC + 20% Liegt die Eingangspannung über 90VDC, geht der Drive in den Fehlerzustand. Motorphasen 1+ u Bez. LinMot Motor Farbe 3-Phase-Motoren PH1+ /U Motorphase 1+ Motorphase U 1- v PH1- /V...
Seite 18
AGND SINUS COSINUS TEMP. +5VDC X3: DSUB-9 (f) Für LinMot Linearmotor muss das doppelt geschirmte LinMot Kabel K, KS bzw. KR verwendet werden S1-3 Adresswahlschalter / Bus Terminierung Schalter ID HIGH Bus ID High (0…F) HEX-Schalter für die Bus ID Adressbereich 0.255...
Seite 20
Low Level: -0.5...5VDC High Level: 15…30VDC Abtastrate: 625µs Alle Ausgänge: Kurzschluss und Überlastgeschützte digitale Ausgänge (high side switches). Ausgangsspannung: 24VDC Max. Ausgangsstrom: 100mA High Level: 15…30VDC Abtastrate: 625µs Die Ausgänge können direkt induktive Lasten treiben. Ausgabe 16 www.LinMot.com Änderungen vorbehalten...
CAN_L CAN_L RS485_RX+ S3.3 CAN_H CAN_H X5: DSUB-9 (m) Für die Verbindung zur RS232 PC Schnittstelle für die Konfiguration mit LinMot Talk muss eine 1:1 Kabel verwendet werden. Status Anzeige Grün: 24VDC Logikspeisung OK Stat A Gelb: Gelb Endstufe eingeschaltet...
