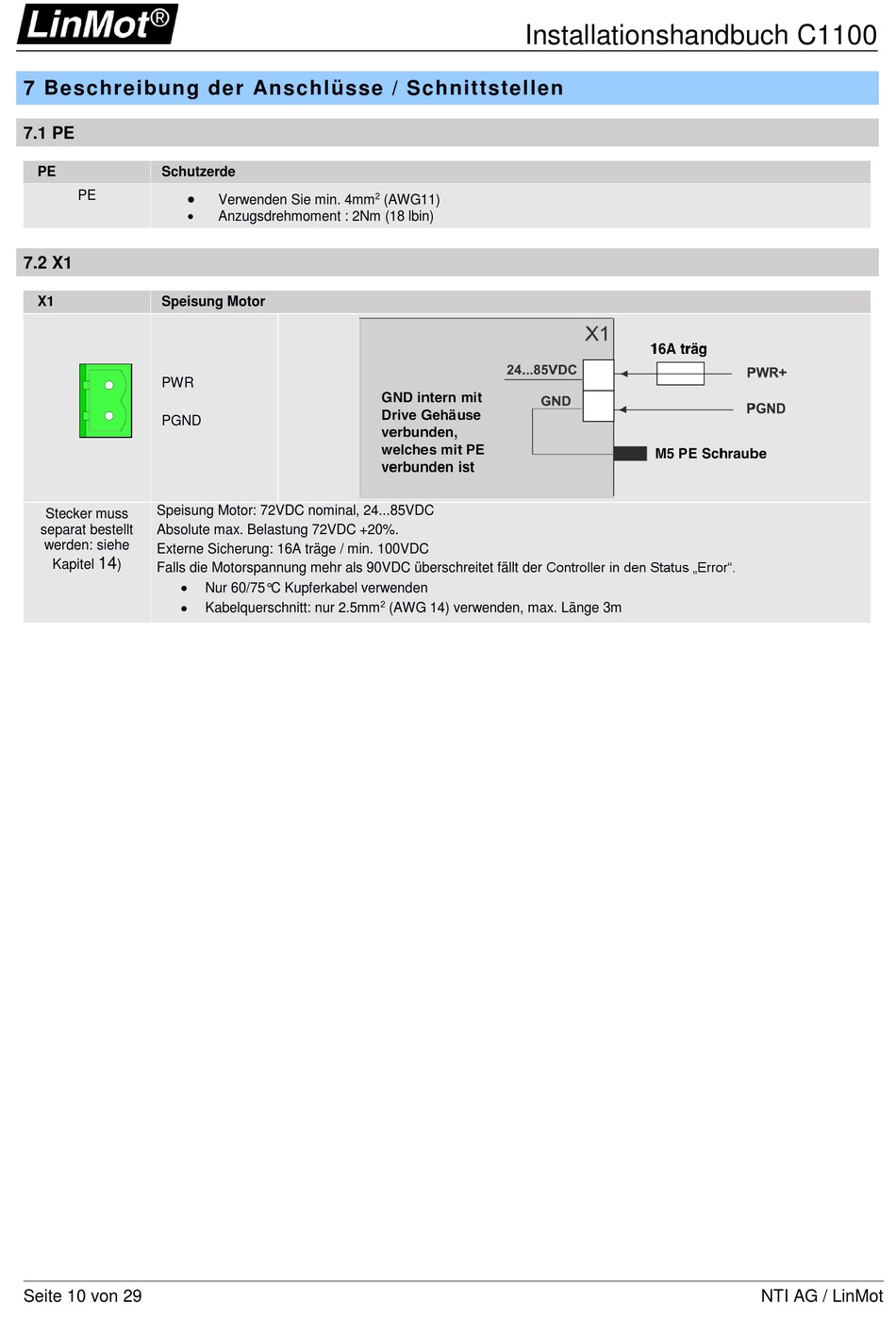

7 Beschreibung der Anschlüsse / Schnittstellen
7.1 PE
PE
Schutzerde
PE
7.2 X1
X1
Speisung Motor
PWR
PGND
Speisung Motor: 72VDC nominal, 24...85VDC
Stecker muss
separat bestellt
Absolute max. Belastung 72VDC +20%.
werden: siehe
Externe Sicherung: 16A träge / min. 100VDC
14
Kapitel
)
Falls die Motorspannung mehr als 90VDC überschreitet fällt der Controller in den Status „Error".
Seite 10 von 29
Verwenden Sie min. 4mm
Anzugsdrehmoment : 2Nm (18 lbin)
Nur 60/75°C Kupferkabel verwenden
Kabelquerschnitt: nur 2.5mm
Installationshandbuch C1100
2
(AWG11)
2
(AWG 14) verwenden, max. Länge 3m
NTI AG / LinMot
