Vordere Kesselhaube montieren
▶ Vordere Kesselhaube oben auf die Seitenwandabkantung legen und
nach vorne ziehen, bis die Haken rechts und links in die Schlitze ein-
rasten.
▶ Vordere Kesselhaube mit 2 Blechschrauben durch die Laschen der
Kesselhaube und der Seitenwandabkantung in die seitlichen Traver-
sen schrauben.

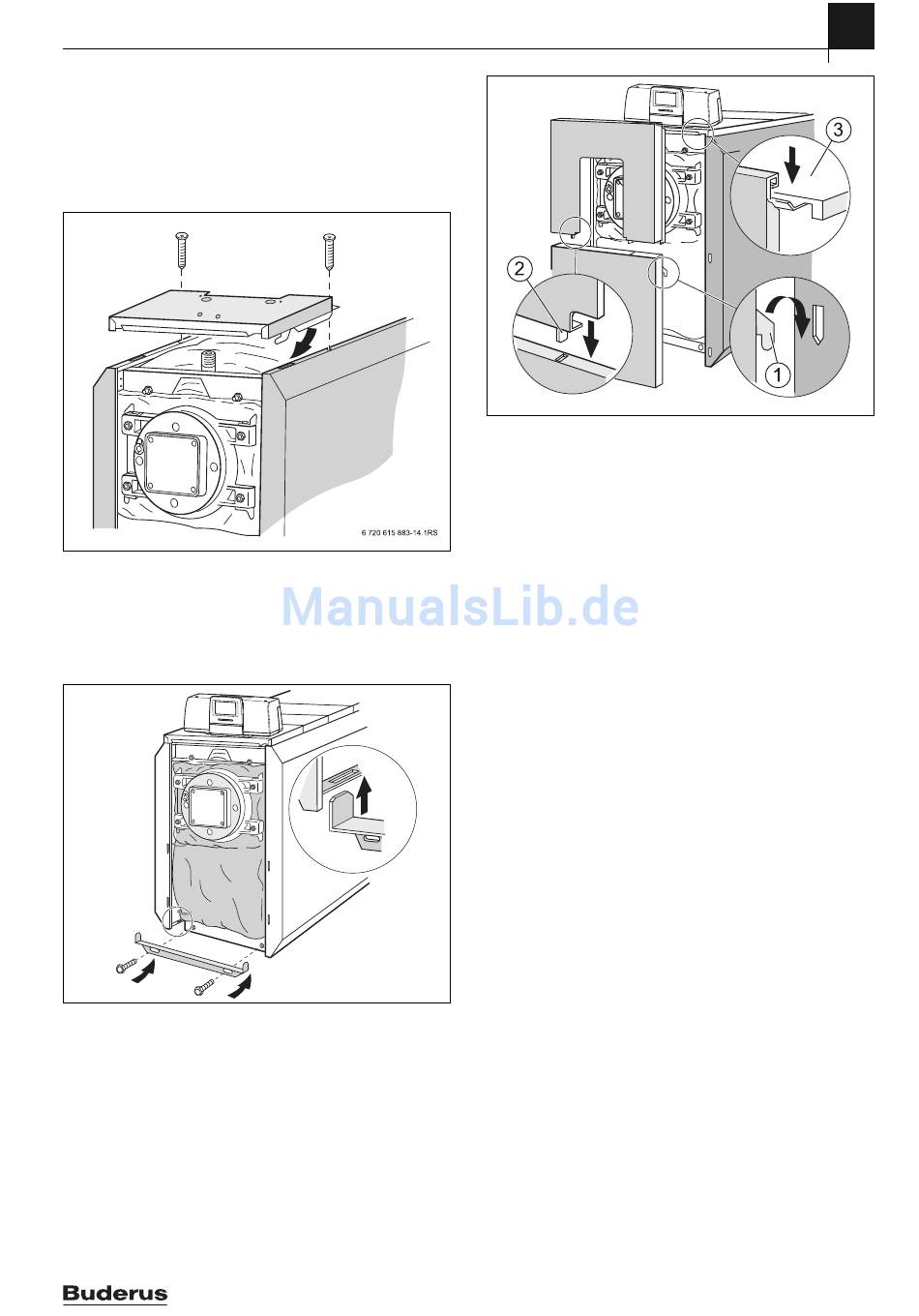

Bild 23 Vordere Kesselhaube montieren

6.10.6 Vorderwand montieren

▶ Untere Traverse mit den Laschen von unten links und rechts in die
Schlitze der Seitenwände einschieben.
▶ Traverse mit 2 Gewindeschrauben an der Kesselkörpervorderwand
sichern.
Bild 24 Untere Traverse festschrauben
▶ Untere Vorderwand mit den 4 Haken [1] links und rechts in die Schlit-
ze der Seitenwände einhängen.
▶ Obere Vorderwand mit ihren Haken [2] in die Schlitze der unteren
Vorderwand einsetzen und oben in die vordere Kesselhaube [3] ein-
hängen.
Logano plus SB625 – 6720865772 (2018/04)
Bild 25 Obere und untere Vorderwand befestigen
[1] Haken untere Vorderwand
[2] Haken obere Vorderwand
[3] Obere Vorderwand in die Kesselhaube einhängen
0010011791-001
6
Installation
0010011792-001
25
