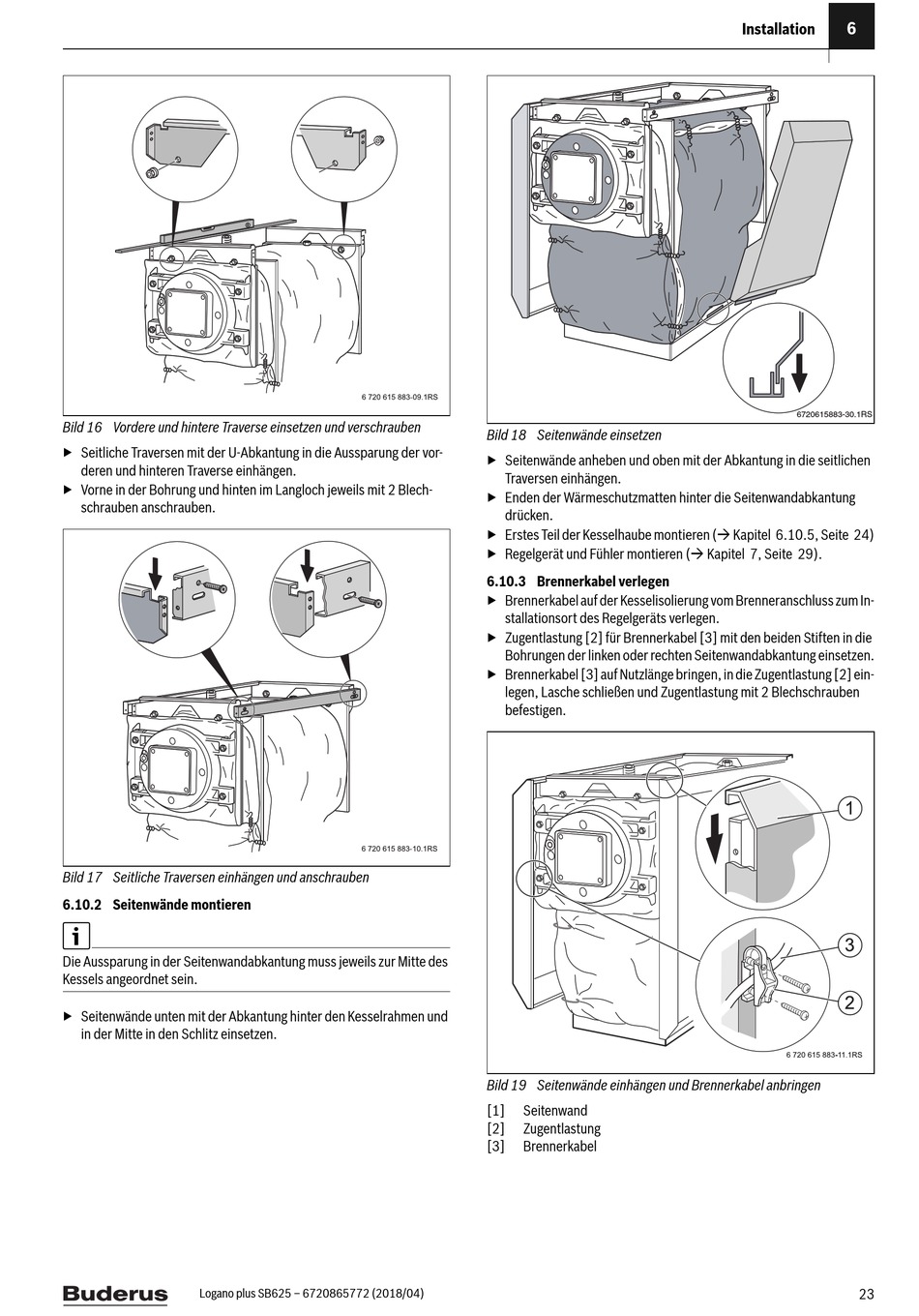

Bild 16 Vordere und hintere Traverse einsetzen und verschrauben
▶ Seitliche Traversen mit der U-Abkantung in die Aussparung der vor-
deren und hinteren Traverse einhängen.
▶ Vorne in der Bohrung und hinten im Langloch jeweils mit 2 Blech-
schrauben anschrauben.
Bild 17 Seitliche Traversen einhängen und anschrauben
6.10.2 Seitenwände montieren
Die Aussparung in der Seitenwandabkantung muss jeweils zur Mitte des
Kessels angeordnet sein.
▶ Seitenwände unten mit der Abkantung hinter den Kesselrahmen und
in der Mitte in den Schlitz einsetzen.
Logano plus SB625 – 6720865772 (2018/04)
Bild 18 Seitenwände einsetzen
▶ Seitenwände anheben und oben mit der Abkantung in die seitlichen
Traversen einhängen.
▶ Enden der Wärmeschutzmatten hinter die Seitenwandabkantung
drücken.
▶ Erstes Teil der Kesselhaube montieren ( Kapitel 6.10.5, Seite 24)
▶ Regelgerät und Fühler montieren ( Kapitel 7, Seite 29).

6.10.3 Brennerkabel verlegen

▶ Brennerkabel auf der Kesselisolierung vom Brenneranschluss zum In-
stallationsort des Regelgeräts verlegen.
▶ Zugentlastung [2] für Brennerkabel [3] mit den beiden Stiften in die
Bohrungen der linken oder rechten Seitenwandabkantung einsetzen.
▶ Brennerkabel [3] auf Nutzlänge bringen, in die Zugentlastung [2] ein-
legen, Lasche schließen und Zugentlastung mit 2 Blechschrauben
befestigen.
Bild 19 Seitenwände einhängen und Brennerkabel anbringen
[1] Seitenwand
[2] Zugentlastung
[3] Brennerkabel
