5.5 Collegamenti alle tubazioni
Mandata pompa: Rp 3/4.
Possono essere collegate alla pompa tubazioni rigide o flessibili.

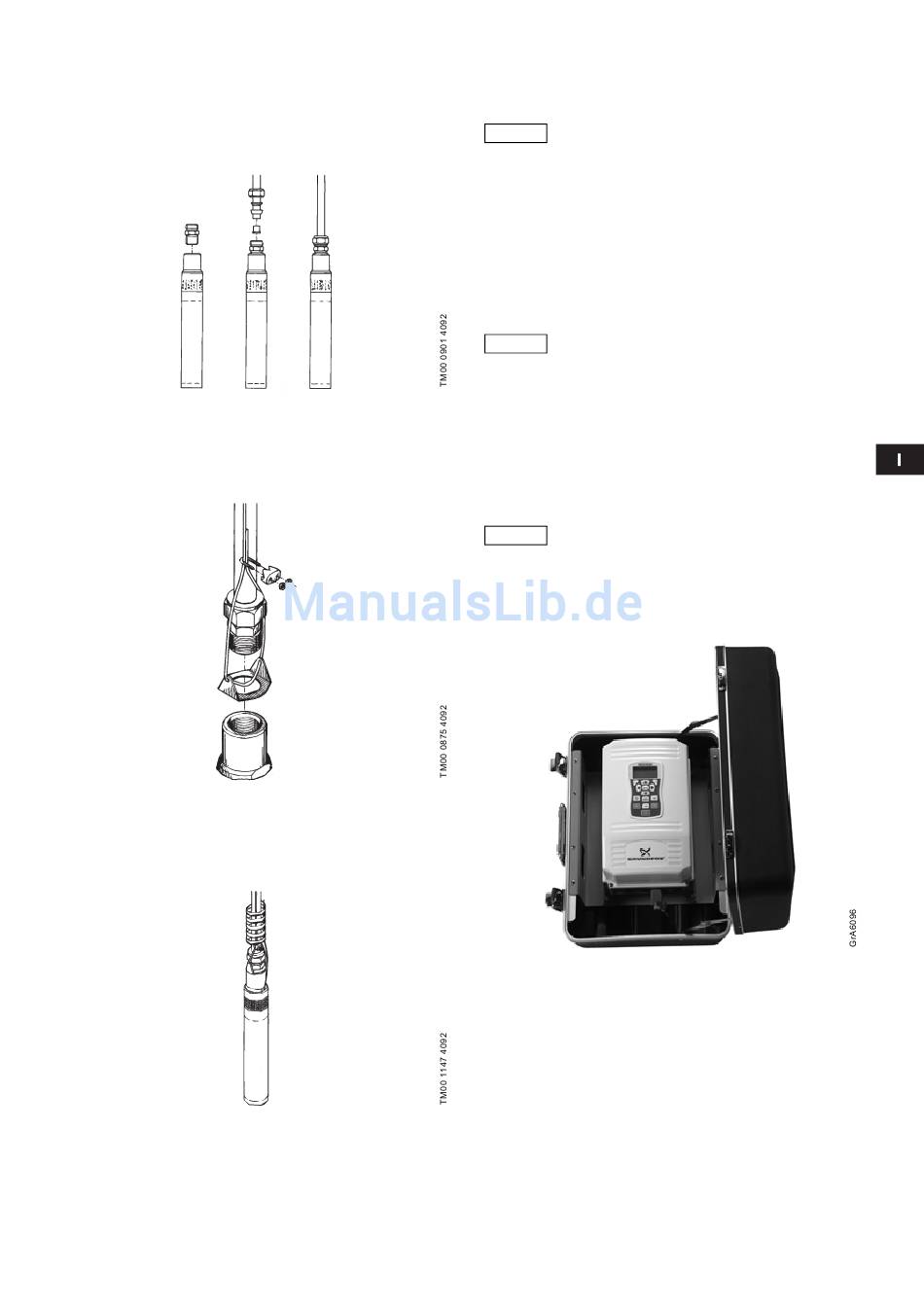

Si consiglia di utilizzare giunti a compressione. Vedere fig. 5.
Stringere a mano il dado di raccordo, dopodiché serrare per
1 giro + ¼ utilizzando l'attrezzo idoneo.
Utilizzazione di giunti a compressione
Fig. 5
Se si utilizzano tubi rigidi o tubi flessibili armati o non, è necessa-
rio utilizzare un cavo in acciaio inox per abbassare e sollevare la
pompa.
Il cavo è fissato alla pompa mediante un serracavo. Vedere fig. 6.
Fissaggio del cavo in acciaio inox
Fig. 6
Per fissare il cavo elettrico e il cavo metallico (se installato)
al tubo montante rigido/flessibile si possono utilizzare fermagli
flessibili o fascette serracavi, che devono essere montati ad
una distanza di 1-3 metri. Vedere fig. 7.
Fermagli flessibili
Fig. 7
5.6 Abbassamento della pompa
Calare la pompa nel pozzo, prestando attenzione a non danneg-
giare il cavo motore.
Non calare o sollevare la pompa mediante il cavo
Attenzione
motore.
5.7 Profondità di installazione
Durante il funzionamento la pompa ed il motore devono essere
sempre completamente sommersi per garantire una sufficiente
lubrificazione della tenuta meccanica ed un adeguato raffredda-
mento del motore.
Se la pompa eroga più acqua rispetto alla portata del pozzo, esi-
ste il rischio che il livello dell'acqua scenda al di sotto della griglia
di aspirazione della pompa e che di conseguenza venga aspirata
aria.
Un funzionamento prolungato con acqua conte-
Attenzione nente aria danneggia la pompa e provoca un
raffreddamento insufficiente del motore.
Una eventuale valvola di non ritorno da installare nel tubo di man-
data, deve essere montata almeno 0,5 metri sopra la pompa per
garantire l'espulsione dell'aria nella pompa. Si assicura in questo
modo la presenza di acqua nella pompa durante l'avviamento.
6. Convertitore
6.1 Posizione del convertitore
Posizionare il convertitore con l'armadio in modo
che l'acqua non possa entrare nell'armadio.
Attenzione
Non chiudere l'armadio durante il funzionamento.
Il convertitore deve essere installato verticalmente per assicurare
una libera circolazione dell'aria attorno all'unità. Vedere fig. 8.
Assicurarsi che l'armadio/il convertitore non possano capovol-
gersi durante il funzionamento.
Installazione verticale del convertitore
Fig. 8
