MONTAGE DER DUSCHE
OPALIN S
1
2
Befestigungslöcher bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandanbindung siehe Montageanleitung
direkte Wandanbindung.
Bei Variante Nische Befestigungslöcher ausschließlich gegenüber der
Anschlagseite anzeichnen und bohren.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.

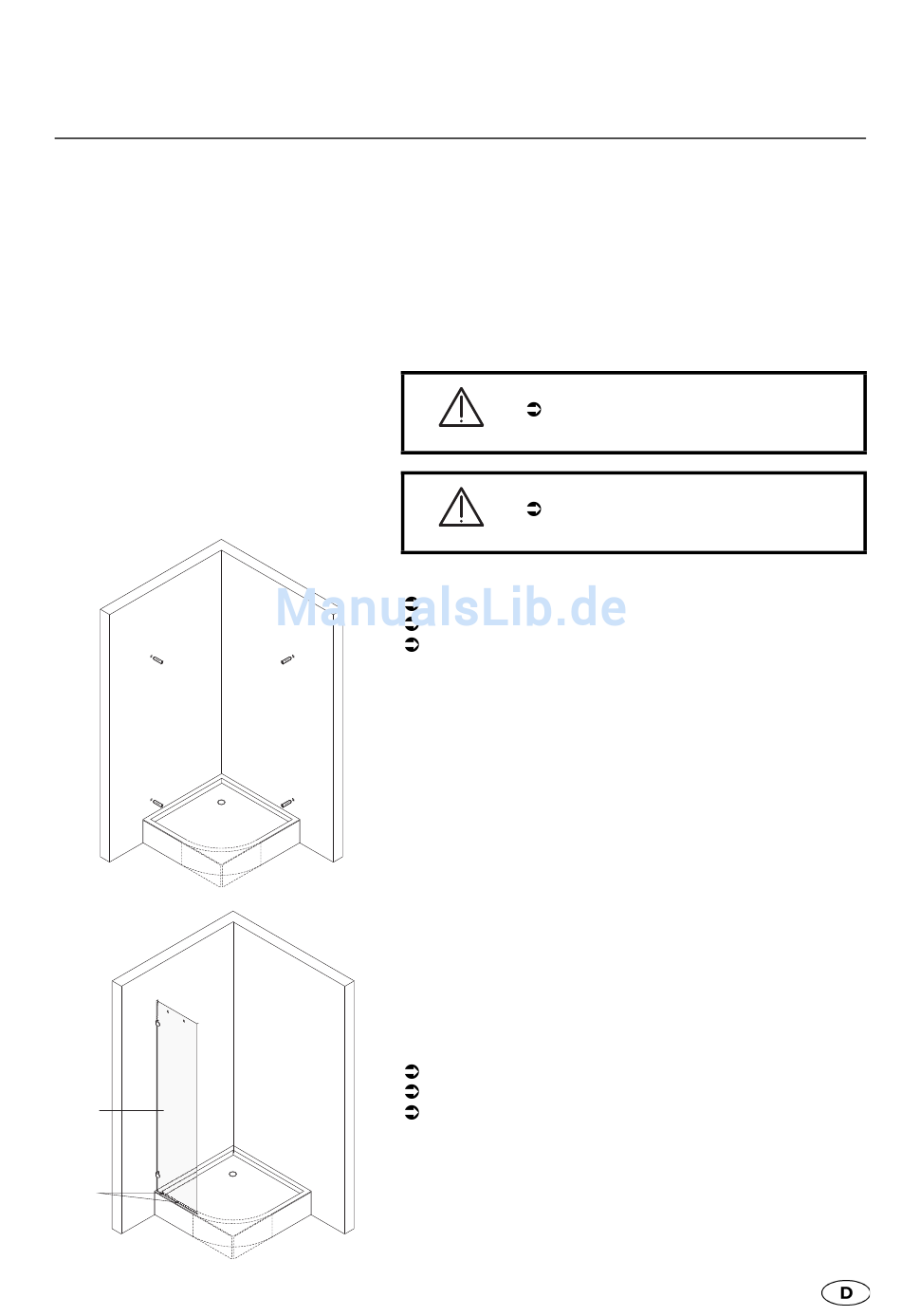

Bild: Varianten Eckeinstieg, Seiteneinstieg, Viertelkreis
Festteil verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandanbindung siehe Montageanleitung
direkte Wandanbindung.
Festteil wie folgt verschrauben:
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil mit Wandwinkel an Wand schrauben.
Hinweis
Bei Typen Eckeinstieg, Seiteneinstieg und Viertelkreis die Arbeiten
jeweils an beiden Festteilen ausführen.
Bild: Varianten Eckeinstieg, Seiteneinstieg, Viertelkreis
