- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 100 Typ UTDB-RF2 Raumtemperaturregler mit digitaler Schaltuhr und Funkempfänger IU302-A30 Für Vitodens 050-W Gültigkeitshinweise siehe letzte Seite VITOTROL 100 Bitte aufbewahren! 5583 675 1/2016...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. ■ Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Montageort ..................... Vitotrol 100 ..................■ Funkempfänger .................. ■ Montageablauf Funkempfänger montieren und anschließen ......... Funkempfänger montieren ..............■ Funkempfänger anschließen .............. ■... -
Seite 5: Betriebssicherheit
Sicherheit und Haftung Betriebssicherheit Gefahr Funkkomponenten nur in Innenräumen betreiben. ■ Insbesondere Herzschrittmacher, Hörhilfen und ■ Beeinträchtigungen durch Feuchtigkeit und Staub Defibrillatoren können gestört werden durch vermeiden. Funksignale. ■ Kontakt der Funkkomponenten mit Gas, Dämpfen, Falls solche Geräte verwendet werden, ist die Lösungsmitteln und dauerhaft direkter Sonnenein- unmittelbare Nähe zu betriebsbereiten Funk- strahlung vermeiden. -
Seite 6: Bestimmungsgemäße Verwendung
Fehlgebrauch des Geräts oder unsachgemäße Bedie- den elektronischen Regelungen und Steuerungen der nung (z. B. durch Öffnen des Geräts durch den Anla- hierfür unterstützten Viessmann Wärme- und Stromer- genbetreiber) ist untersagt und führt zum Haftungsaus- zeuger zu installieren und zu betreiben. Dabei sind die schluss. -
Seite 7: Produktinformation

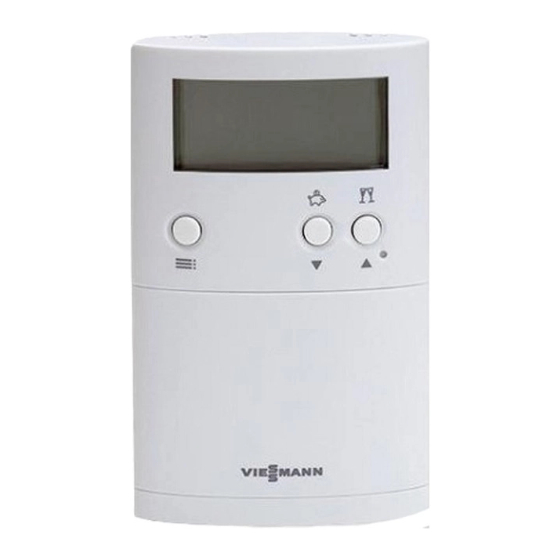

Information Produktinformation Vitotrol 100, Typ UTDB-RF2 ist ein batteriebetriebener Raumtemperaturregler mit integriertem Funk-Sender und separatem Funkempfänger mit Schaltausgang. Durch die digitale Schaltuhr können Zeitprogramme für die Raumbeheizung genutzt werden. - Seite 8 Montagevorbereitung Montageort Vitotrol 100 Im Hauptwohnraum an einer Innenwand gegenüber In diesem Hauptwohnraum darf kein weiteres Regelor- ■ von Heizkörpern gan vorhanden sein. Falls an den Heizkörpern Ther- ■ Ca. 1,5 m oberhalb des Fußbodens mostatventile angebracht sind, müssen diese immer ■...
-
Seite 9: Montageablauf
Montageablauf Funkempfänger montieren und anschließen Funkempfänger montieren Abb. 1 Funkempfänger anschließen Achtung Elektrostatische Entladung beschädigt elektroni- sche Baugruppen. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Abb. 2 3. Leitung des Funkempfängers in das Regelungsge- Hinweis häuse einführen und Stecker in „X5“... -
Seite 10: Vitotrol 100 Montieren
Montageablauf Vitotrol 100 montieren Vitotrol 100 öffnen Abb. 3 Wandsockel montieren Vor einer Wandmontage den Funkempfang prüfen (siehe Seite 12). Abb. 4... -
Seite 11: Vitotrol 100 Zusammenbauen
Montageablauf Vitotrol 100 montieren (Fortsetzung) Vitotrol 100 zusammenbauen 8. 1. Abb. 5... -
Seite 12: Vitotrol 100 In Betrieb Nehmen
Inbetriebnahme Vitotrol 100 in Betrieb nehmen 1. Abdeckklappe öffnen. 2. Mit einem spitzen Gegenstand „Reset“ drücken. 3. Mit / Sprache wählen. 4. Mit OK bestätigen. 5. Mit / aktuelles Datum und aktuelle Uhrzeit ein- stellen. 6. Mit OK bestätigen. Abb. 6 Funkempfänger in Betrieb nehmen In einem Gebäude können mehrere Vitotrol 100 und mehrere Funkempfänger installiert werden. -
Seite 13: Schaltausgänge Testen
Inbetriebnahme Funkempfänger in Betrieb nehmen (Fortsetzung) Schaltausgänge testen 1. Service-Taste am Funkempfänger (siehe 2. Funktion beenden: Abb. 7) so oft drücken, bis gewünschte Funktion Service-Taste drücken. aktiviert ist (siehe folgende Tabelle). Falls der Schaltausgang über die Einstellung an der Vitotrol 100 ausgeschaltet wird, endet die Funktion automatisch. -
Seite 14: Adress-Code Ändern
Störungsbehebung Adress-Code ändern Falls die Funkverbindung zwischen Vitotrol 100 und dem Funkempfänger gestört ist, den Adress-Code ändern. 1. Service-Taste am Funkempfänger (siehe Abb. 7) ca. 10 s drücken, bis die LED blinkt. 2. Folgende Einstellungen an der Vitotrol 100 aus- führen: Abdeckklappe der Vitotrol 100 öffnen. -
Seite 15: Technische Daten
Technische Daten Technische Daten Vitotrol 100 Nennspannung – 2 Batterien LR 6/AA Umgebungstemperatur Betrieb 0 bis 40 °C ■ Lagerung und Transport 25 bis +60 °C − ■ Schutzart IP 20 gemäß EN 60529 Schutzklasse II gemäß EN 60730-1 Funkfrequenz 868 MHz Übertragung von der Vitotrol 100: ■... -
Seite 16: Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien erfüllt: Vitotrol 100, Typ UTDB-RF2 mit Funkempfänger IU302-A30 1999/5/EWG R&TTE-Richtlinie 2004/108/EWG EMV-Richtlinie 2006/95/EWG Niederspannungsrichtlinie 2011/65/EWG RoHS II Gemäß... - Seite 17 Stichwortverzeichnis Stichwortverzeichnis Adress-Code.............. 14 LED................14 Anzeige Schaltausgänge........... 13 Montageort..............8 Bestimmungsgemäße Verwendung......6 – Funkempfänger............8 – Vitotrol 100..............8 Empfang prüfen............10 Empfangsqualität............12 Produktinformation............7 Funkempfänger Schaltausgänge............13 – anschließen...............9 Sicherheit..............5 – Inbetriebnahme............12 Störung...............14 – montieren..............9 Technische Daten............15 Haftung.................5 Vitotrol 100...
-
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7537991 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
