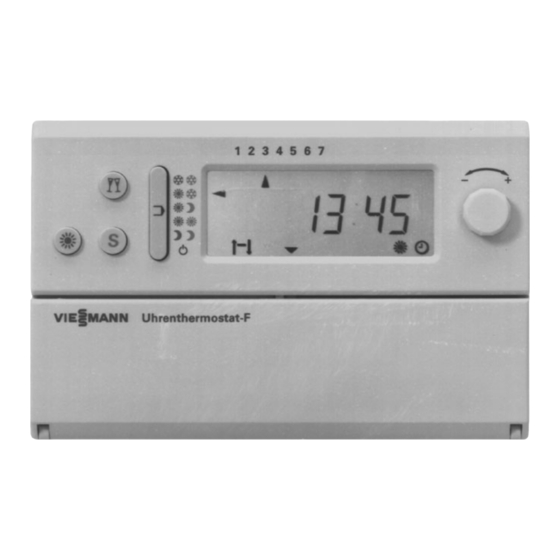

- Seite 1 Montageanleitung Uhrenthermostat F Raumthermostat mit digitaler Schaltuhr Best. Nr. 7450 023 Uhrenthermostat F 5481 235 4/2000...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Montage Sicherheitshinweise ..............Montagehinweise . -
Seite 3: Sicherheitshinweise
Serviceunterlagen nicht beachtet Montage, Wartung, Reparaturen müs werden. sen von autorisierten Fachkräften Für die Montage der kompletten (Heizungsfachbetrieb/Vertragsinstalla Anlage (Viessmann Systemtechnik) tionsunternehmen) durchgeführt wer sind Montageanleitungen für den (VDE 0105, Teil 1: für Arbeiten an Viessmann Zubehörteile verbindlich (soweit im Lieferumfang vorhanden). - Seite 4 B Schrauben zur Montage an einer Wand 5. 2adrige Leitung an Klemmen 1 und 2 des Relaismoduls anschlies sen. 6. Berührungsschutz schließen. 7. Uhrenthermostat-F in beide untere Rastnasen des Wandmontageso ckels einhängen. 8. Uhrenthermostat-F in obere Rast nase des Wandmontagesockels ein...
-
Seite 5: Montage/Elektrische Anschlüsse
1 2 3 chende Buchse der Vitotronic ein stecken. 4. Leitung zugentlasten. a-D Serviceanleitung A Relaismodul des Uhrenthermostat-F Vitotronic B Steckverbinder a-D zur Vitotronic Anschluß an Vitotronic 100, Typ KC1 Der Uhrenthermostat F schaltet die Heizkreispumpe oder den Brenner. 1 2 3 4 5 6 7 8 9 10 11 12 1. -
Seite 6: Elektrische Anschlüsse
Abb. anschließen. 3. Leitung zugentlasten. 1 2 3 Serviceanleitung Vitopend A Relaismodul des Uhrenthermostat-F B Steckverbinder X3 zum Vitopend Anschluß an Unomatik Anschluß über Kleinspannungssteckverbinder Der Uhrenthermostat F schließt bei niedriger Raumtemperatur den Kontakt zwi schen Klemmen 1 und 2. -
Seite 7: Anschluß Über Stecker Fg
7450 205 und 7450 320 1. Brücke zwischen Klemmen L1 und T1 entfernen. 2. 2adrige Leitung vom Uhrenthermo stat-F im Gegenstecker fG nach Abb. anschließen. 3. Leitung zugentlasten. Montageanleitung Unomatik 1 2 3 1 2 3 A Relaismodul des Uhrenthermostat-F B Heizkreispumpe, 230 VX... - Seite 8 2. Leitung zugentlasten. 1 2 3 4 1 2 3 Montageanleitung Unomatik A Relaismodul des Uhrenthermostat-F B Klemmleiste X6 auf der Grundleiterplatte der Unomatik Anschluß bei Best.-Nr. 7450 205 1. 2adrige Leitung vom Uhrenthermo stat-F an Klemmen X8.3 und X8.4 anschließen.
-
Seite 9: Anschluß An Eurola Mit Eurolamatik-Rc
3. 2adrige Leitung vom Uhrenthermo stat F an Klemmen 1 und 2 des Steckverbinders gK anschließen. 4. Steckverbinder gK in Steckleiste ein stecken und Regelung schließen. A Relaismodul des Uhrenthermostat-F B Kontaktstellung entspricht Heiz Serviceanleitung kreispumpe aus Eurolamatik-RC C Steckverbinder gK Eurolamatik-RC... - Seite 10 Elektrische Anschlüsse Anschluß an Pendola (Typ PUK, PWK, PUL und PWL) Nur in Verbindung mit Regelung für angehobenen Betrieb. Der Uhrenthermostat F gibt das Signal Wärmeanforderung an die Regelung, d.h. Heizkreispumpe und Brenner, falls erforderlich, werden eingeschaltet. 1. Vorderblech des Pendola abbauen. 2.
-
Seite 11: Anschluß An Gasola Mit Kesselkreisregelung G/Kr
Elektrische Anschlüsse Anschluß an Gasola mit Kesselkreisregelung G/KR Der Uhrenthermostat F schaltet das Mischventil im Gasola oder die Heizkreis pumpe. G/KR mit Mischventil G/KR ohne Mischventil 2adrige Leitung vom Uhrenthermo stat F an H Klemmen 4 und 5, wenn der Uhrenthermostat F das Mischventil 1 2 3 1 2 3... -
Seite 12: Heizkreispumpe Oder Mischer-Motor Anschließen
Anstelle der Heizkreispumpe kann auch ein Umschaltventil oder ein Ventilator angeschlossen werden. Die Maximal belastung des potentialfreien Kontaktes beträgt: 6(4) A 250V~ A Relaismodul des Uhrenthermostat-F B Kontaktstellung entspricht Heizkreispumpe aus" C Heizkreispumpe D Sicherung, max. 6 A E Hauptschalter F Sicherung, max 16 A G Netzanschluß... - Seite 13 Elektrische Anschlüsse Heizkreispumpe oder Mischer Motor anschließen (Fortsetzung) Mischer-Motor anschließen Anschluß entsprechend Abb. vorneh men. Achtung! Adern nicht vertauschbar. Hinweis! Drehrichtung des Mischer-Motors beachten. Drehrichtung des Mischer- Motors kann H durch Umstecken der Buchsenleiste von Steckerleiste X1 und X2 oder H durch Drehen des Steckverbinders um 180°...
- Seite 14 Inbetriebnahme Codierungen Codierebene aufrufen 1. Rote Taste ! und Taste 1 7 2 3 4 5 6 7 gleichzeitig drücken und warten, bis Anzeige auf 00: 00 wechselt; Codierebene ist aktiviert. Nachfolgend beschriebene Codier adressen können geändert werden. Ändern des Datums; zulassen/sperren 1.
- Seite 15 Inbetriebnahme Codierungen (Fortsetzung) Automatische Sommer-/Winterzeitumstellung; ein-/ausschalten 1. Taste u drücken und gleichzeitig 2 3 4 5 6 7 Einstell Drehknopf G drehen, bis Codierung 27:01 angezeigt wird. 2. Taste 1 7 drücken und gleichzeitig mit Einstell Drehknopf G gewünschte Codierung einstellen. 27:00 = aus, 27:01 = ein 3.
-
Seite 16: Anhang
Klemmen sind geeignet für: H massive, eindrähtige Leitungen bis max. 2,5 mm oder H flexible Leitungen bis max. 1,5 mm Wirkungsweise der Abschaltung: Typ 1B Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
