Viessmann Vitotrol 100 Typ UTA Montage- Und Serviceanleitung

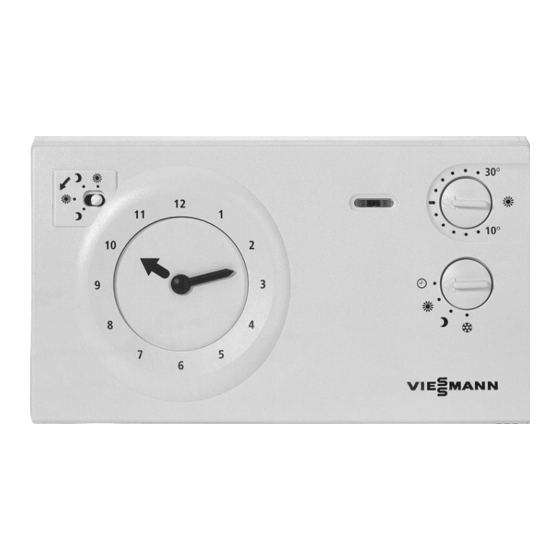

Raumthermostat für vitotronic 100, typ hc1 und für
vitodens 100, typ wb1a (gb)
Vorschau ausblenden
Andere Handbücher für Vitotrol 100 Typ UTA:
- Bedienungsanleitung für den anlagenbetreiber (32 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 100 Typ UTA
Inhaltszusammenfassung für Viessmann Vitotrol 100 Typ UTA
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 100 Typ UTA Raumthermostat für Vitotronic 100, Typ HC1 und für Vitodens 100, Typ WB1A (GB) VITOTROL 100 Bitte aufbewahren! 5851 628 9/2005...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden. - Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...
- Seite 4 Montagevorbereitung Montageort Im Hauptwohnraum an einer Innen- In diesem Hauptwohnraum darf kein wand gegenüber von Heizkörpern weiteres Regelorgan vorhanden sein. Ca. 1,5 m vom Fußboden Falls an den Heizkörpern Thermostat- Nicht in der Nähe von Fenstern und ventile angebracht sind, müssen Türen diese immer ganz geöffnet sein.
- Seite 5 Montageablauf Raumthermostat montieren...
-
Seite 6: Elektrischer Anschluss
Montageablauf Elektrischer Anschluss Je nach vorhandenem Stecker an der Regelung des Heizkessels ( oder Anschluss vornehmen (siehe Schema unten). Leitungen flach in den Sockel drücken. -
Seite 7: Raumthermostat Einregulieren
Montageablauf Elektrischer Anschluss (Fortsetzung) Anschluss für Stecker Anschluss für Stecker Raumthermostat einregulieren A Regler für elektronische Rückfüh- B Regler für Temperaturabgleich rung... - Seite 8 Montageablauf Raumthermostat einregulieren (Fortsetzung) Elektronische Rückführung (Einstellung der Hysterese) Durch die elektronische Rückführung wird die Schalthysterese beeinflusst. Die Vitotrol 100 ist werkseitig auf Standardbetrieb eingestellt. Diese Einstellung nur ändern, falls eine Anpassung an die Heizungsanlage erforderlich ist. Regler für elektronische Rückführung mit einem Schraubendreher in die gewünschte Position bringen.
- Seite 9 Montageablauf Raumthermostat einregulieren (Fortsetzung) Geregelte Temperatur zu hoch: Regler für Temperaturabgleich in Richtung drehen Geregelte Temperatur zu niedrig: Regler für Temperaturabgleich in Richtung + drehen Nach Stabilisierung der Raumtempe- ratur ggf. wiederholen. Die Vitotrol 100 benötigt nach der Inbetriebnahme ca. 1 Stunde, um sich der Umgebungstemperatur anzupas- sen.
-
Seite 10: Technische Daten
Technische Daten Technische Daten Nennspannung 230 V~/50 Hz Nennbelastbarkeit des Kontakts 6 A/250 V~ 1 A/250 V~ cos = 0,6 Schalthysterese 0,4 bis 1,5 K Leistungsaufnahme Schutzklasse Schutzart IP 20 Umgebungstemperatur bei Betrieb 5 bis 40 °C bei Lagerung und Transport 20 bis 40 °C Wirkungsweise Typ 1B gemäß... - Seite 12 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
