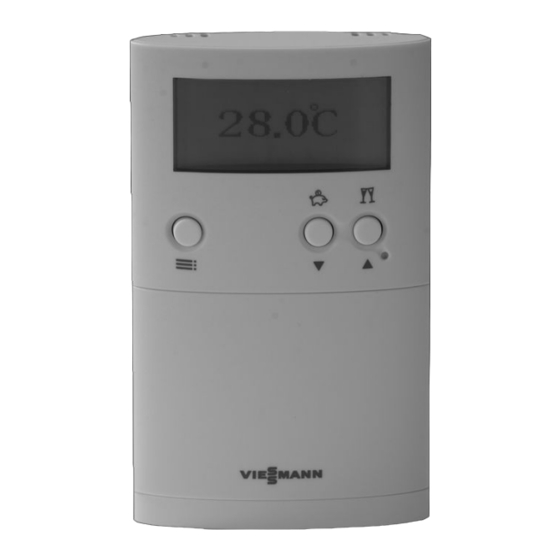

Viessmann Vitotrol 100 Typ UTDB-RF Montageanleitung Für Die Fachkraft
Raumtemperaturregler mit digitaler schaltuhr und funkempfänger
Vorschau ausblenden
Andere Handbücher für Vitotrol 100 Typ UTDB-RF:
- Bedienungsanleitung für den anlagenbetreiber (32 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 100 Typ UTDB-RF
Inhaltszusammenfassung für Viessmann Vitotrol 100 Typ UTDB-RF
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTDB-RF Raumtemperaturregler mit digitaler Schaltuhr und Funkempfänger VITOTROL 100 5368 154 9/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Hinweis ■ Anlage spannungsfrei schalten (z. B. Angaben mit dem Wort Hinweis enthal- an der separaten Sicherung oder ten Zusatzinformationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Vor der Montage....................■ Funktion......................■ Montageort......................Montageablauf Vitotrol 100 öffnen....................Wandsockel montieren..................Funkempfänger montieren................... Elektrischer Anschluss an Regelung..............■ Anschluss an Regelung mit Stecker lH............■ Anschluss an Vitodens 100-W................■ Anschluss an Regelung mit Stecker gH............11 ■... -
Seite 4: Vor Der Montage
Vor der Montage Funktion Vitotrol UTDB-RF in Verbindung mit dem Funkempfänger bewirkt durch Ein- und Ausschalten, z. B. der Heizkreis- pumpe, eine Veränderung der Raum- temperatur. Montageort Vitotrol 100 Funkempfänger ■ Hauptwohnraum an einer Innenwand, ■ In unmittelbarer Nähe der zu schal- ca. -
Seite 5: Vitotrol 100 Öffnen
Vitotrol 100 öffnen Wandsockel montieren Die Spannungsversorgung erfolgt über Vor einer Wandmontage unbedingt die Batterien (siehe Kapitel „Technische Empfangsqualität prüfen (siehe Daten“). Seite 17). -
Seite 6: Funkempfänger Montieren
Wandsockel montieren (Fortsetzung) Funkempfänger montieren Vor der Montage unbedingt die Emp- fangsqualität prüfen (siehe Seite 17). - Seite 7 Funkempfänger montieren (Fortsetzung)
-
Seite 8: Elektrischer Anschluss An Regelung
Elektrischer Anschluss an Regelung Anschluss an Regelung mit Stecker lH Brücke zwischen Klemmen L und COM des Funkempfängers einlegen. Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funkempfänger nicht belegen. A Anschlussklemmen im Funkemp- fänger B Stecker lH zur Regelung C Brücke bei Anschluss entfernen. -
Seite 9: Anschluss An Vitodens 100-W
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Vitodens 100-W Anschluss an Klemmen X1 1 L N A Anschlussklemmen im Funkemp- fänger B Klemmen „X1“ an der Regelung Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funkempfänger nicht belegen. - Seite 10 Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Klemmen X3 230 V-Leitungen und Kleinspannungs- leitungen getrennt verlegen. Empfohlene Anschlussleitung zur Regelung ■ 2-adrige Leitung mit Leiterquerschnitt 0,75 mm² für Kleinspannung Hinweis Klemme NC im Funkempfänger nicht belegen. 230V~ 1 2 3 A Anschlussklemmen im Funkemp- fänger B Klemmen „X3“...
-
Seite 11: Anschluss An Regelung Mit Stecker Gh
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker gH Brücke zwischen Klemmen L und COM des Funkempfängers einlegen. Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funkempfänger nicht belegen. L LRLS A Anschlussklemmen im Funkemp- fänger B Stecker gH zur Regelung... -
Seite 12: Anschluss An Regelung Mit Stecker A-D
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker a-D 1. Brücke C zwischen Klemmen 1 und 3 im Stecker a-D entfernen. 2. 230 V-Leitungen und Kleinspan- nungsleitungen getrennt verlegen. Empfohlene Anschlussleitung zur Regelung ■ 2-adrige Leitung mit Leiterquer- schnitt 0,75 mm²... -
Seite 13: Anschluss Allgemein
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss allgemein A Anschlussklemmen im Funkemp- B Zu schaltende Komponente, z. B. fänger Heizkreispumpe Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~... -
Seite 14: Funkempfänger Zusammenbauen
Funkempfänger zusammenbauen... -
Seite 15: Vitotrol 100 Zusammenbauen
Vitotrol 100 zusammenbauen... -
Seite 16: Inbetriebnahme Vitotrol 100
Inbetriebnahme Vitotrol 100 1. Klappe öffnen. 2. Mit einem spitzen Gegenstand Reset drücken. 3. Mit / Sprache wählen. 4. Mit OK bestätigen. 5. Mit / aktuelle Uhrzeit und Datum einstellen. 6. Mit OK bestätigen. -
Seite 17: Inbetriebnahme Funkempfänger
Inbetriebnahme Funkempfänger In einem Gebäude können mehrere Hinweis Vitotrol 100 und der Funkempfänger Falls die Anzeige blinkt, hat der installiert werden. Beide sind werkseitig Funkempfänger das Signal von der aufeinander abgestimmt. Falls mehrere Vitotrol 100 nicht erkannt. Adress-Code Vitotrol 100 mit Funkempfänger in ändern (siehe Seite 18). -
Seite 18: Adress-Code Ändern
Inbetriebnahme Funkempfänger (Fortsetzung) 7. 4-mal mit OK bestätigen. Falls die Empfangsqualität ausrei- Im Display erscheint „Daten sen- chend ist, leuchtet die LED grün. den“. Die Übertragung dauert 30 s. Falls die Empfangsqualität nicht ausreichend ist, leuchtet die LED rot. Adress-Code ändern 1. -
Seite 19: Technische Daten
Technische Daten Vitotrol 100 Nennspannung 3 V– 2 Batterien LR 6/AA Umgebungstemperatur ■ Betrieb 0 bis 40 °C ■ Lagerung und Transport −25 bis 65 °C Schutzart IP 20 gemäß EN 60529 Funkempfänger Empfangsfrequenz 868 MHz Nennspannung 230 V~ +/−10 % Nennbelastbarkeit des potenzialfreien Kontakts 6(1) A, 230 V~ Umgebungstemperatur... - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
