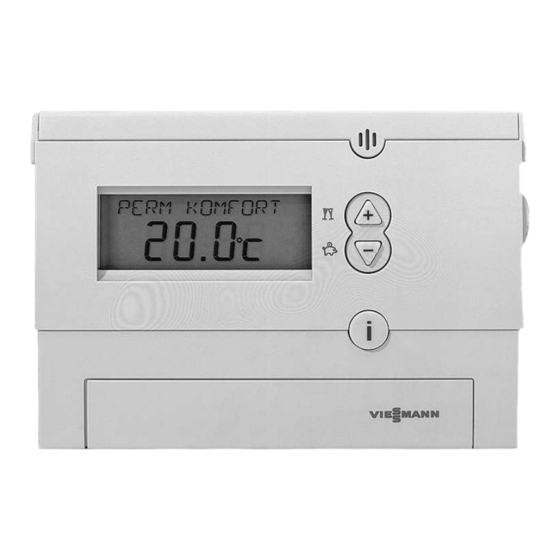

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTD-RF Uhrenthermostat mit digitaler Schaltuhr und Funkempfänger Best.-Nr.: 7160 432 VITOTROL 100 Nach Montage entsorgen! 5581 960 12/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen, die einschlägigen Sicherheitsbedin- gungen der DIN, EN, DVGW, TRGI, Angaben mit dem Wort Hinweis ent- TRF und VDE. halten Zusatzinformationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Vor der Montage ..................Funktion ....................Montageort ....................Montageablauf Uhrenthermostat montieren ................ Funkempfänger montieren ................Elektrischer Anschluss an Regelung ............Anschluss an Regelung mit Stecker lH ............ Anschluss an Regelung mit Stecker gH ............ Anschluss an Regelung mit Stecker a-D ..........Anschluss an Vitodens 100-W.............. -
Seite 4: Vor Der Montage
Vor der Montage Funktion Vitotrol UTD-RF in Verbindung mit dem Funkempfänger bewirkt durch Ein- und Ausschalten, z.B. der Heiz- kreispumpe, eine Veränderung der Raumtemperatur. Montageort Uhrenthermostat Funkempfänger Im Hauptwohnraum an einer Innen- In unmittelbarer Nähe der zu schal- wand gegenüber von Heizkörpern. tenden Komponente (Wärmeerzeu- Ca. -
Seite 5: Uhrenthermostat Montieren
Uhrenthermostat montieren Die Spannungsversorgung erfolgt über Batterien (siehe Kapitel Technische Daten ). Vor einer Wandmontage unbedingt den Empfang prüfen (siehe Seite 12). Wandmontage Alternativ kann der Uhrenthermostat auch mit beilegendem Fuß frei posi- tioniert werden. Funkempfänger montieren Vor der Montage unbedingt den Empfang prüfen (siehe Seite 12). -
Seite 6: Elektrischer Anschluss An Regelung
Funkempfänger montieren (Fortsetzung) Elektrischer Anschluss an Regelung Anschluss an Regelung mit Stecker lH Empfohlene Anschlussleitung Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~... -
Seite 7: Anschluss An Regelung Mit Stecker Gh
Elektrischer Anschluss an Regelung (Fortsetzung) Brücke zwischen Klemmen 1 und 4 des Funkempfängers einlegen. Klemme 3 im Funkempfänger nicht belegen. A Anschlussklemmen im Funkemp- fänger Anschluss an Regelung mit Stecker gH Empfohlene Anschlussleitung Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Brücke zwischen Klemmen 1 und 4 des Funkempfängers einlegen. -
Seite 8: Anschluss An Regelung Mit Stecker A-D
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker a-D Empfohlene Anschlussleitung Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ 1. Brücke B zwischen Klemmen 1 und 3 im Stecker a-D entfernen. 2. 230 V-Leitungen und Kleinspan- nungsleitungen getrennt verlegen. Mit Leitungsbindern bündeln. - Seite 9 Elektrischer Anschluss an Regelung (Fortsetzung) A Anschlussklemmen im Funkemp- fänger 230 V-Leitungen und Kleinspan- nungsleitungen getrennt verlegen. Mit Leitungsbindern bündeln. Klemme 3 im Funkempfänger nicht belegen.
-
Seite 10: Anschluss Allgemein
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss allgemein A Anschlussklemmen im Funkemp- B Zu schaltende Komponente, z.B. fänger Heizkreispumpe Empfohlene Anschlussleitung Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~... -
Seite 11: Inbetriebnahme Uhrenthermostat
Inbetriebnahme Uhrenthermostat 1. Batteriefach öffnen. zur Bestätigung. 2. Papierstreifen entfernen. für Uhrzeit und Datum. Folgende Tasten drücken: zur Bestätigung. 3. RES Reset-Taste für Sprache. -
Seite 12: Inbetriebnahme Funkempfänger
Inbetriebnahme Funkempfänger In einem Gebäude können mehrere Uhrenthermostate und der Funkempfänger installiert werden. Beide sind werkseitig aufeinander abgestimmt. Falls mehrere Uhrenthermostate mit Funkempfänger in einem Gebäudekomplex montiert wer- den, dürfen der jeweilige Uhrenthermostat und Funkempfänger nicht vertauscht werden, da jeder Uhrenthermostat nur mit dem ihm zugeordneten Funkempfän- ger kommunizieren kann. -
Seite 13: Potenzialfreien Kontakt (Schaltausgang) Testen
Potenzialfreien Kontakt (Schaltausgang) testen 1. C1 am Funkempfänger drücken 2. Funktion beenden: (siehe Abbildung auf Seite 12) C1 am Funkempfänger drücken. Die LED unter C1 zeigt den oder Schaltzustand an: automatisch, wenn über die Ein- LED ein: Ausgang EIN stellung am Uhrenthermostat der LED aus: Ausgang AUS Schaltausgang ausgeschaltet wird. -
Seite 14: Technische Daten
Technische Daten Uhrenthermostat Nennspannung 2 Batterien LR 6 Umgebungstemperatur bei Betrieb 0 bis 50 °C bei Lagerung und Transport 10 bis 60 °C Schutzart IP 20 gemäß EN 60529 Wirkungsweise der Abschaltung RS Typ 1B Funkempfänger Empfangsfrequenz 868 MHz Nennspannung 230 V~ +/ 10% 50Hz Nennbelastbarkeit des potentialfreien 1 A, 250 V~... - Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
