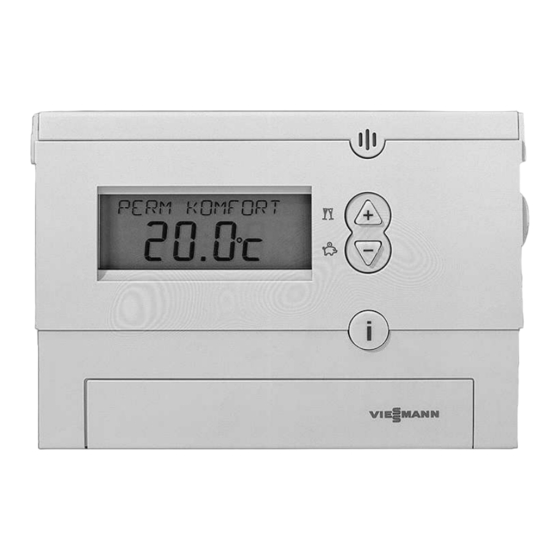

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTD-RF Uhrenthermostat mit zwei digitalen Schaltuhren und Funkempfänger für Vitodens 100-W, Typ WB1B Best.-Nr.: 7296 065 VITOTROL 100 Nach Montage entsorgen! 5354 195 2/2008...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-... -
Seite 3: Vor Der Montage
Vor der Montage Funktion Vitotrol UTD-RF bewirkt durch den eingebauten Raumtemperatursensor eine konstante Raumtemperatur in Verbindung mit dem Funkempfänger. Es wird in den eingestellten Zeiträu- men zwischen Betrieb mit normaler Raumtemperatur und Betrieb mit reduzierter Raumtemperatur umge- schaltet. Trinkwassererwärmung erfolgt in den eingestellten Zeiträu- men. -
Seite 4: Funkempfänger Montieren
Funkempfänger montieren Regelungsgehäuse öffnen Achtung Durch elektrostatische Entla- dung können elektronische Baugruppen beschädigt wer- den. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berühren, um die statische Aufladung abzulei- ten. - Seite 5 Funkempfänger montieren (Fortsetzung) Funkempfänger einbauen 1. Abdeckung vom Regelungsträger 3. Funkempfänger am Regelungsträ- abbauen. ger einsetzen. 2. Leitung des Funkempfängers durch die Öffnung im Regelungs- träger stecken.
-
Seite 6: Uhrenthermostat Montieren
Funkempfänger montieren (Fortsetzung) 4. Leitung des Funkempfängers in 5. Regelungsgehäuse schließen und das Regelungsgehäuse einführen Regelung hochklappen. und Stecker an X7 einstecken. Stecker muss einrasten. Uhrenthermostat montieren Die Spannungsversorgung erfolgt über Batterien (siehe Kapitel Technische Daten ). Vor einer Wandmontage unbedingt den Empfang prüfen (siehe Seite 9). Wandmontage... - Seite 7 Uhrenthermostat montieren (Fortsetzung) Alternativ kann der Uhrenthermostat auch mit beilegendem Fuß frei posi- tioniert werden.
- Seite 8 Inbetriebnahme Uhrenthermostat 1. Batteriefach öffnen. zur Bestätigung. 2. Papierstreifen entfernen. für Uhrzeit und Datum. Folgende Tasten drücken: zur Bestätigung. 3. RES Reset-Taste für Sprache.
-
Seite 9: Empfangsfeldstärke Testen
Inbetriebnahme Funkempfänger In einem Gebäude können mehrere Uhrenthermostate und der Funkempfänger installiert werden. Beide sind werkseitig aufeinander abgestimmt. Falls mehrere Uhrenthermostate mit Funkempfänger in einem Gebäudekomplex montiert wer- den, dürfen der jeweilige Uhrenthermostat und Funkempfänger nicht vertauscht werden. Jeder Uhrenthermostat kann nur mit dem ihm zugeordneten Funkemp- fänger kommunizieren. - Seite 10 Inbetriebnahme Funkempfänger (Fortsetzung) Schaltausgänge testen 1. Knopf C am Funkempfänger drü- 3. Funktion beenden: cken (siehe Abbildung auf Knopf C am Funkempfänger drü- Seite 10) cken. Die LED zeigt den Schaltzu- oder stand an: automatisch, wenn über die Ein- LED ein: Ausgang EIN stellung am Uhrenthermostat der LED aus: Ausgang AUS Schaltausgang ausgeschaltet wird.
-
Seite 11: Technische Daten
Technische Daten Uhrenthermostat Nennspannung 2 Batterien LR 6 Umgebungstemperatur bei Betrieb 0 bis 50 °C bei Lagerung und Transport 10 bis 60 °C Schutzart IP 20 gemäß EN 60529 Wirkungsweise der Abschaltung RS Typ 1B Funkempfänger Empfangsfrequenz 868 MHz Spannungsversorgung durch Regelung Umgebungstemperatur 0 bis 55 °C... - Seite 12 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
