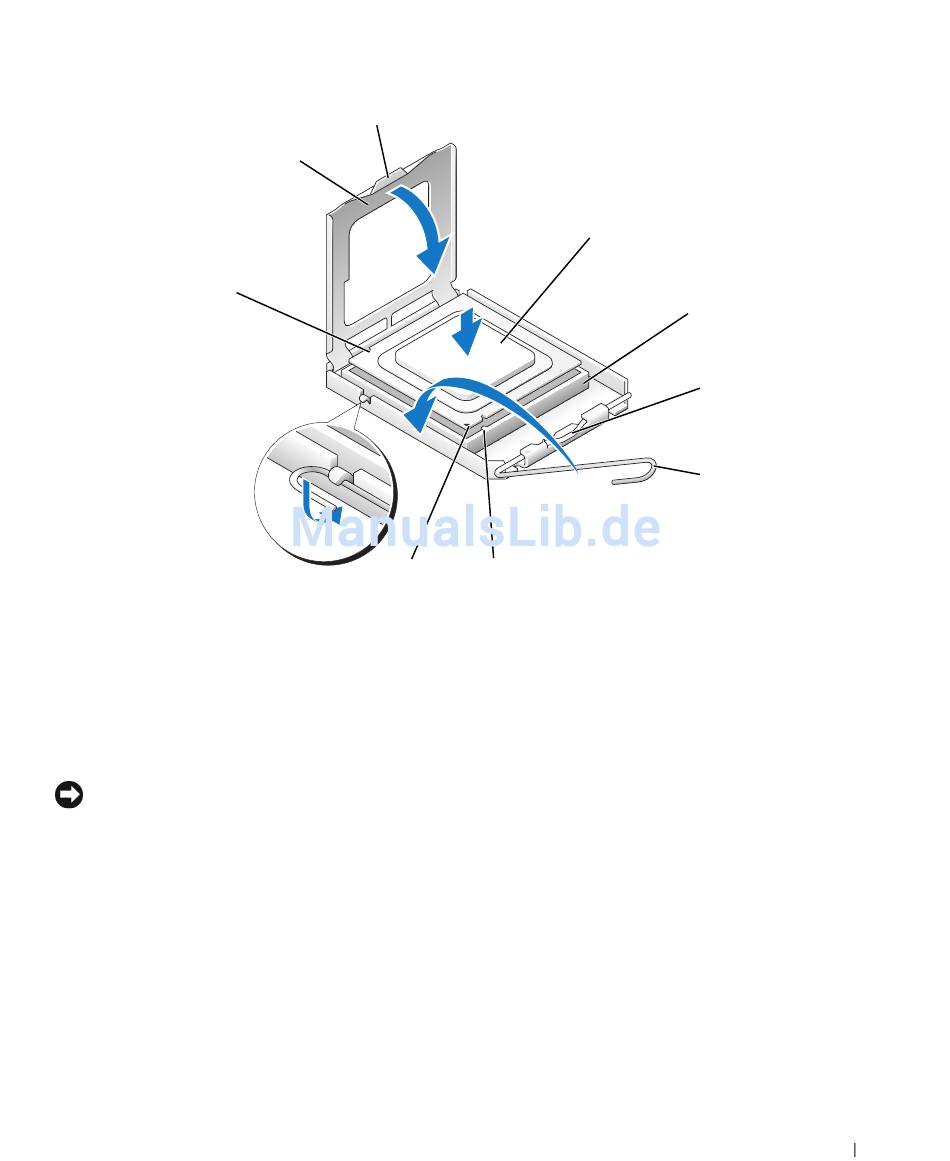

1 Prozessorabdeckung
2 Klammer
3 Prozessor
4 Prozessorsockel
5 Mittlere Abdeckungsverriegelung
HINWEIS:
Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor korrekt am Sockel ausgerichtet ist
und dass beim Einsetzen des Prozessors keine übermäßige Kraft aufgewendet wird.
7 Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor
korrekt ausgerichtet ist.
8 Wenn der Prozessor vollständig im Sockel sitzt, schließen Sie die Prozessorabdeckung.
Stellen Sie sicher, dass sich die Halterung der Prozessorabdeckung unterhalb der mittleren
Abdeckungsverriegelung auf dem Sockel befindet.
9 Drehen Sie die Freigabevorrichtung am Sockel zurück zum Sockel und lassen Sie sie einrasten, um den
Prozessor zu stabilisieren.
10 Entfernen Sie die Wärmeleitpaste von der Unterseite des Kühlkörpers.
2
1
8
6
7
8
9
3
7
Freigabehebel
vordere Ausrichtungskerbe
Stift-1-Markierung für Sockel und Prozessor
hintere Ausrichtungskerbe
4
5
6
Prozessor
