GM-Racing CARISMA GT14 - R14 Bedienungsanleitung Seite 12

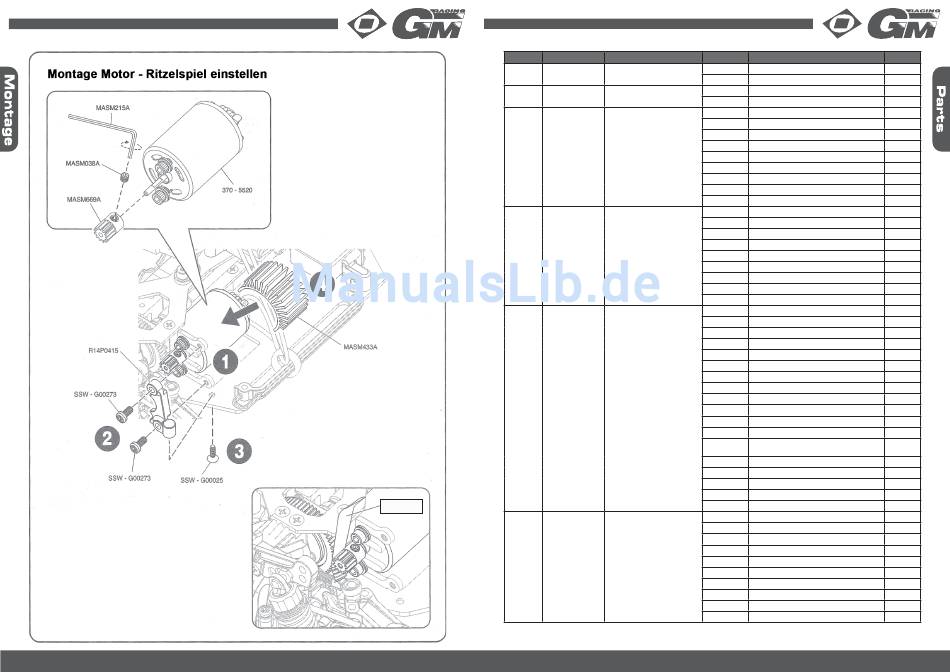

Ritzelspiel einstellen
• Das korrekte Ritzelspiel ist sehr wichtig für eine op-
timale Leistung Ihres Fahrzeugs.
• Ist das Ritzelspiel zu groß, kann das Hauptzahnrad
zerstört werden, ist es dagegen zu klein, wird das
Auto langsamer und der Motor kann überhitzen.
• Um das Ritzelspiel einzustellen, lösen Sie zuerst die
Motorschrauben und schieben den Motor etwas auf
die Seite. Schieben Sie dann einen Papierstreifen
zwischen Ritzel und Hauptzahnrad. Schieben Sie
den Motor dann wieder an das Hauptzahnrad und
ziehen ihn fest. Entfernen Sie nun den Papierstrei-
fen und kontrollieren nochmal das Ritzelspiel.
11
Tipps zur Untersetzung:
• ein kleineres Ritzel (weniger Zähne) bringt
mehr Beschleunigung, aber weniger Endge-
schwindigkeit
• ein größeres Ritzel (mehr Zähne) bringt mehr
Endgeschwindigkeit, aber weniger Beschleu-
nigung
• ein größeres Hauptzahnrad (mehr Zähne)
bringt mehr Beschleunigung, aber weniger
Endgeschwindigkeit
• ein kleineres Hauptzahnrad (weniger Zähne)
bringt mehr Endgeschwindigkeit, aber weni -
ger Beschleunigung
Papier
GM-Racing CARISMA GT14 - R14
Best.-Nr.: Graupner Best.-Nr.: Bezeichnung:
14341 90300.7 GT14-Dämpferfedern-Set A
14342 90300.8 GT14-Dämpfer Wartungsset (4)
14343 90300.9 GT14-Aufhängungs-Set
14344 90300.10 GT14-Differential-Set vorne/
hinten
14345 90300.11 GT14-Kardanwellen/Slipper Set
14346 90300.12 GT14-Chassisteile-Set
GM-Racing CARISMA GT14 - R14
Teile-Nr.: Inhalt:
MASM717A Dämpferfedern vorne
MASM719A Dämpferfedern hinten
MASM494A O-Ring
RBP-G00005 Volumenausgleichsmembran
R14P06A01 Lenkhebelhalter 6° rechts
R14P06A02 Lenkhebelhalter 6° links
R14P06A03 Lenkhebelhalter 4° links
R14P06A04 Lenkhebelhalter 4° rechts
R14P1103 Querlenker
R14P1105 Lenkhebel vorne
R14P1106 Achsschenkel hinten
R14P1111 Spacer für Radstand 1.5mm
R14P1112 Spacer für Radstand 2.5mm
R14P0902 Differentialgehäuse Mittelteil A
R14P0903 Differentialgehäuse Seitenteil B
R14P0904 Differentialgehäuse Seitenteil C
R14P0901 Differentialkegelrad außen 37 Z.
R14P0905 Differentialkegelräder klein 12 Z.
R14P0906 Differentialkegelräder groß 24 Z.
R14P1108 Differentialausgang
MASM033A 8x12x3.5 Kugellager
SSW-G00364 Differentialschrauben 1.4 x 14 KM
R14P0407 Slipper Scheibe A
R14P0408 Slipper Scheibe B
R14P0409 Slipper Halterung
R14P1007 Hauptzahnrad 58 Z.
R14P0907 19 Z. Kegelrad für Kardanwelle
MASM477A Slipper-Welle
MASM478A Kardanwelle
MASM489A Kardanwellenmitnehmer
MASM490A Kardanwelle
PFS-G00001 Slipperbelag (0.8 mm)
MASM162A Stift für Slipperwelle
MASM036A M4 Stoppmutter
MASM038A Madenschraube M3x3 (für Kardanwellenmit-
nehmer)
MASM701A M4 Beilagscheibe
MASM716A M4 Beilagscheibe gewellt
MASM203A 4 x 7 x 2.5 Lager
MASM084A 5 x 9 x 3 Kugellager
MASM270A 7 x 11 x 3 Kugellager
R14P1101 Unteres Getriebegehäuse
R14P1102 Oberes Getriebegehäuse
R14P1110 Stabi-Halter
R14P0401 Lenkungsträger
R14P0402 Halter für Slipper/Hauptzahnrad
R14P0411 Antenna Mount
R14P0406 Abstandhalter für Radioplatte
R14P0415 Seitl. Halter für Motorbefestigungsplatte
MASM491A Motorbefestigungsplatte Alu
MASM433A Kühlkörper für Motor
Menge:
2
2
16
4
1
1
1
1
4
2
2
4
8
2
2
2
2
6
4
4
4
4
1
1
1
1
2
1
1
2
2
2
2
1
2
2
1
1
3
1
2
2
2
1
1
1
2
1
1
1
16
