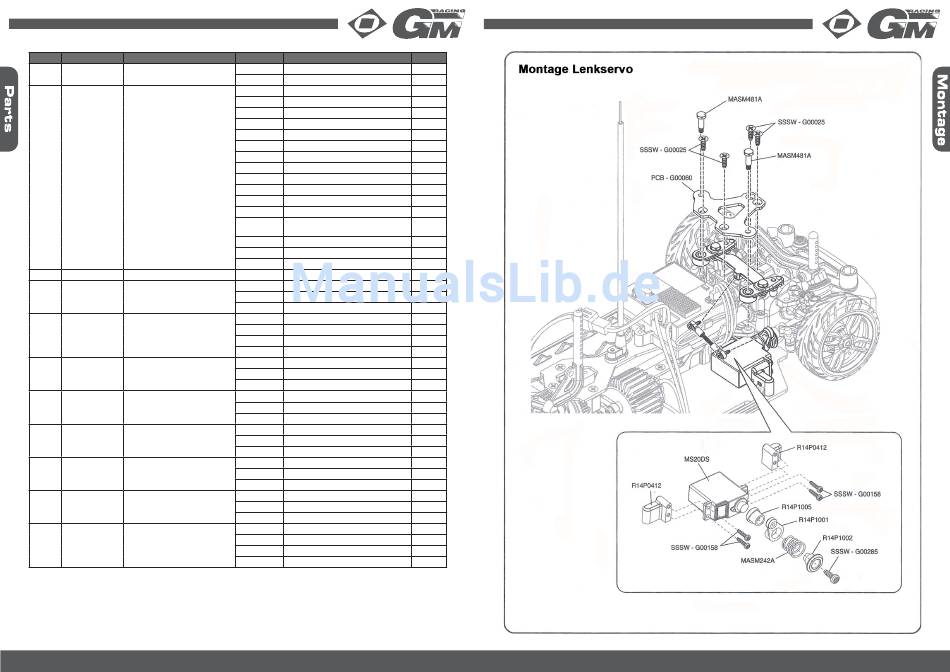

GM-Racing CARISMA GT14 - R14 Bedienungsanleitung Seite 11

Best-Nr.: Graupner Best.-Nr.: Bezeichnung:
14347 90300.13 GT14 Dämpferbrücken
14348 90300.14 GT14 Lenkungsteile / Servo Saver
Set
14349 90300.15 GT14 Chassis (langer Radstand)
14350 90300.16 GT14 Obere Chassisplatte/Chassis-
verstärkung
( Langer Radstand )
14351 90300.17 GT14 Einstellstangen-Set A
14352 90300.18 Kugelpfannen-Set
14353 90300.19 Kugelkopf-Set
14354 90300.20 King Pin / King Pin-Lager Set
14355 90300.21 GT14 Querlenkerstifte-Set
14356 90300.22 GT14 Antriebsknochen / Diffausgän-
ge-Set A
14357 90300.23 GT14 Kugellager-Set
17
Teile-Nr.: Inhalt: Menge:
R14P0403 Vordere Dämpferbrücke (A)
R14P0404 Hintere Dämpferbrücke
R14P0405 Oumlenkhebelverbindungsplatte
R14P1107 Umlenkhebel links/rechts
R14P1113 Servobefestigung MS-20DS Servo (rechts)
R14P0412 Servobefestigung MS-20DS (links)
R14P1001 Servo Saver Ruderhorn
R14P1002 Servo Saver Kappe
R14P0704 Kugelpfanne 3.9 Servosaver
R14P1003 Servo Saver Typ F
R14P1004 Servo Saver Typ H
R14P1005 Servo Saver orig. Servo
MASM242A Servo Saver Federn (Originalservo)
???? Servo Saver Schraube
R14P1109 Servobefestigung für „Nichtoriginal"-
Servos
MASM480A King Pin kurz
MASM481A King Pin Lang
MASM623A 3 x 6 x 2.5 Lager
PCB-G00058 Chassis (langer Radstand)
PCB-G00059 Obere Chassisplatte (langer Radstand)
PCB-G00060 Obere Chassisplatte (Vorderteil)
PCB-G00061 Chassis-Verstärkung (langer Radstand)
MASM724A M3 x 12mm Gewindestange
MASM725A M3 x 10mm Gewindestange
MASM726A M2 x 16mm Gewindestange
R14P0702 Kugelpfanne 4.3
R14P0702 Kugelpfanne 4.3
R14P0703 Kugelpfanne 4.3 für Stoßdämpfer
R14P0704 Kugelpfanne 3.9 für Lenkung
MASM487A Kugelkopf 4.3 (L10.5mm)
MASM615A Kugelkopf 4.3 (L12mm)
ME017A Kugel 3.9
MASM480A King Pin kurz
MASM481A King Pin lang
MASM623A 3 x 6 x 2.5 Lager
MASM482A Querlenkerstift vorne lang
MASM483A Querlenkerstift kurz
MASM484A Querlenkerstift hinten lang
MASM582A Antriebsknochen kurz 30.8mm
MASM479A Radachsen
EVA-G00002 Schaumstoffteile für Diffausgang
MASM033A 8 x 12 x 3.5 Kugellager
MASM084A 5 x 9 x 3 Kugellager
MASM200A 6 x 10 x 3 Kugellager
MASM270A 7 x 11 x 3 Kugellager
GM-Racing CARISMA GT14 - R14
1
1
1
2
1
1
1
1
2
1
1
1
1
1
1
2
2
6
1
1
1
1
4
2
1
12
12
4
2
16
4
2
6
2
10
2
4
2
4
4
5
4
3
8
1
GM-Racing CARISMA GT14 - R14 10
