2.1. Pantalla
Nota:
La pantalla tarda como máximo 10 segundos en activarse tras el arranque.
La pantalla integrada en la parte frontal del inversor proporciona al usuario acceso a la informa-
ción del sistema FV y del inversor.
La pantalla tiene dos modos:
Normal
Ahorro
energía
Vista general de los botones y las funciones de la pantalla:

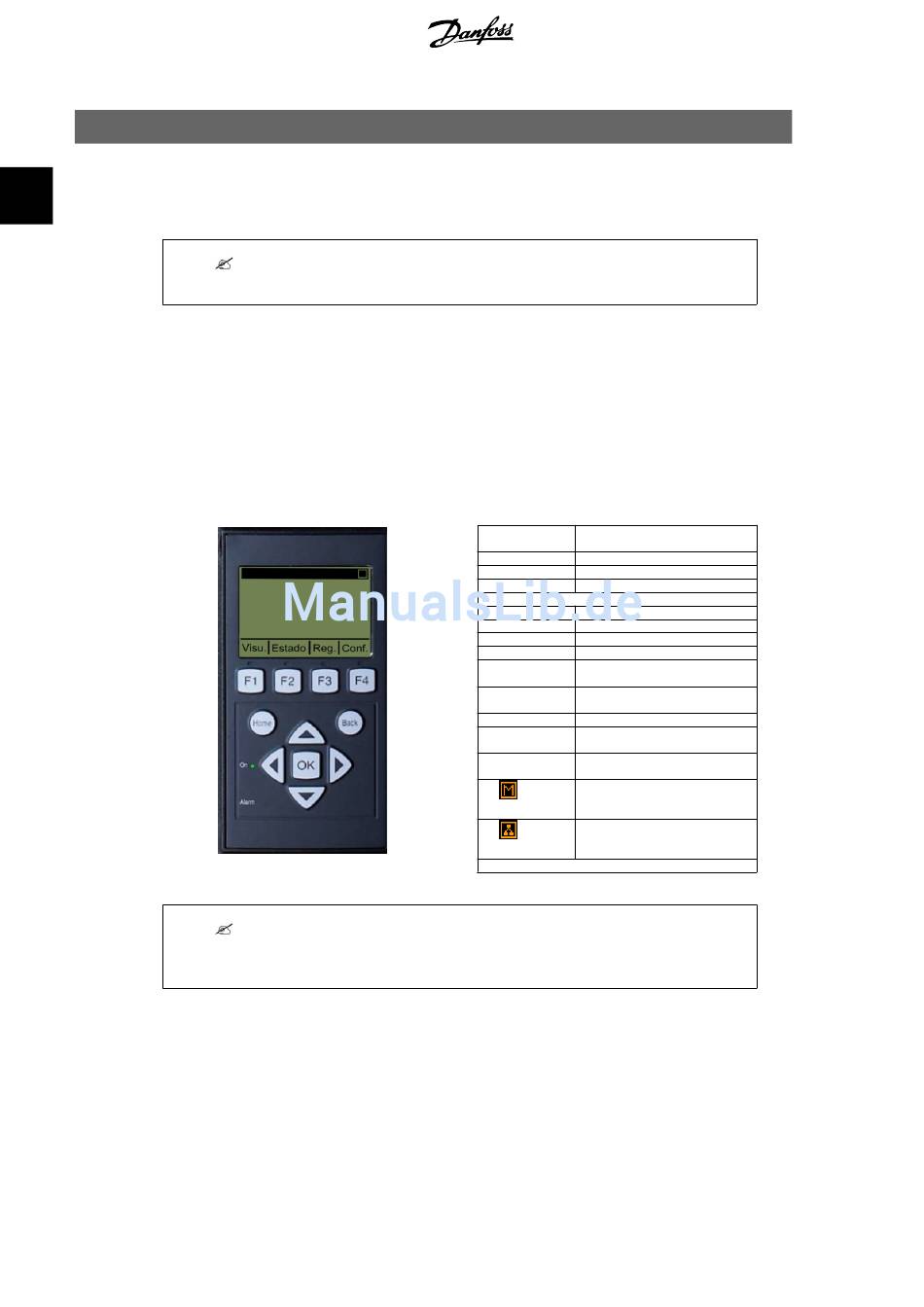

Ilustración 2.1: Pantalla
Nota:
El nivel de contraste de la pantalla puede modificarse pulsando la tecla de flecha arri-
ba / abajo, mientras se mantiene pulsada la tecla F1.
La estructura del menú se divide en cuatro secciones principales:
Visualización
Estado
Registro de produc-
ción
Configuración
Consulte los siguientes apartados para obtener información más detallada.
76
La pantalla está en uso.
de Transcurridos 10 minutos, si no se detecta actividad alguna en la pantalla, se desconecta
la retroiluminación para ahorrar energía. Se puede reactivar la pantalla pulsando cual-
quier tecla.
Se trata de una breve lista de información (solo lectura).
Muestra las lecturas de los parámetros del inversor (solo lectura).
Muestra los datos registrados.
Muestra los parámetros configurables (lectura / escritura).
Visualización 1 / Visualización 2 -
F1
Pantalla
F2 Menú Estado
F3 Menú Registro de producción
F4 Menú Configuración
* Al seleccionar la tecla F se iluminará el LED superior.
Inicio Volver a la pantalla Visualización
OK Intro / Seleccionar
Flecha arriba Un paso arriba / incrementar valor
Flecha abajo Un paso abajo / disminuir valor
Se mueve el cursor hacia la dere-
Flecha derecha
cha.
Se mueve el cursor hacia la izquier-
Flecha izquierda
da.
Atrás Volver / anular selección
Encendido – LED Encendido / parpadeando = Conec-
verde tado a la red / Conectando
Alarma – LED
Parpadeando = A prueba de fallos
rojo
El inversor está configurado como
maestro. Los iconos se encuentran
en la esquina superior derecha.*
El inversor está conectado a un
maestro. Los iconos se encuentran
en la esquina superior derecha.*
*) Solo TLX Pro y TLX Pro+.
