2.1. Écran
Remarque:
L'écran reste activé pendant 10 secondes maximum après la mise sous tension.
L'écran intégré à l'avant de l'onduleur permet à l'utilisateur d'accéder à toutes les informations
relatives à l'installation PV et à l'onduleur.
L'écran comporte deux modes :
Normal
Économie
d'énergie
Présentation des boutons de l'affichage et de leur fonction :

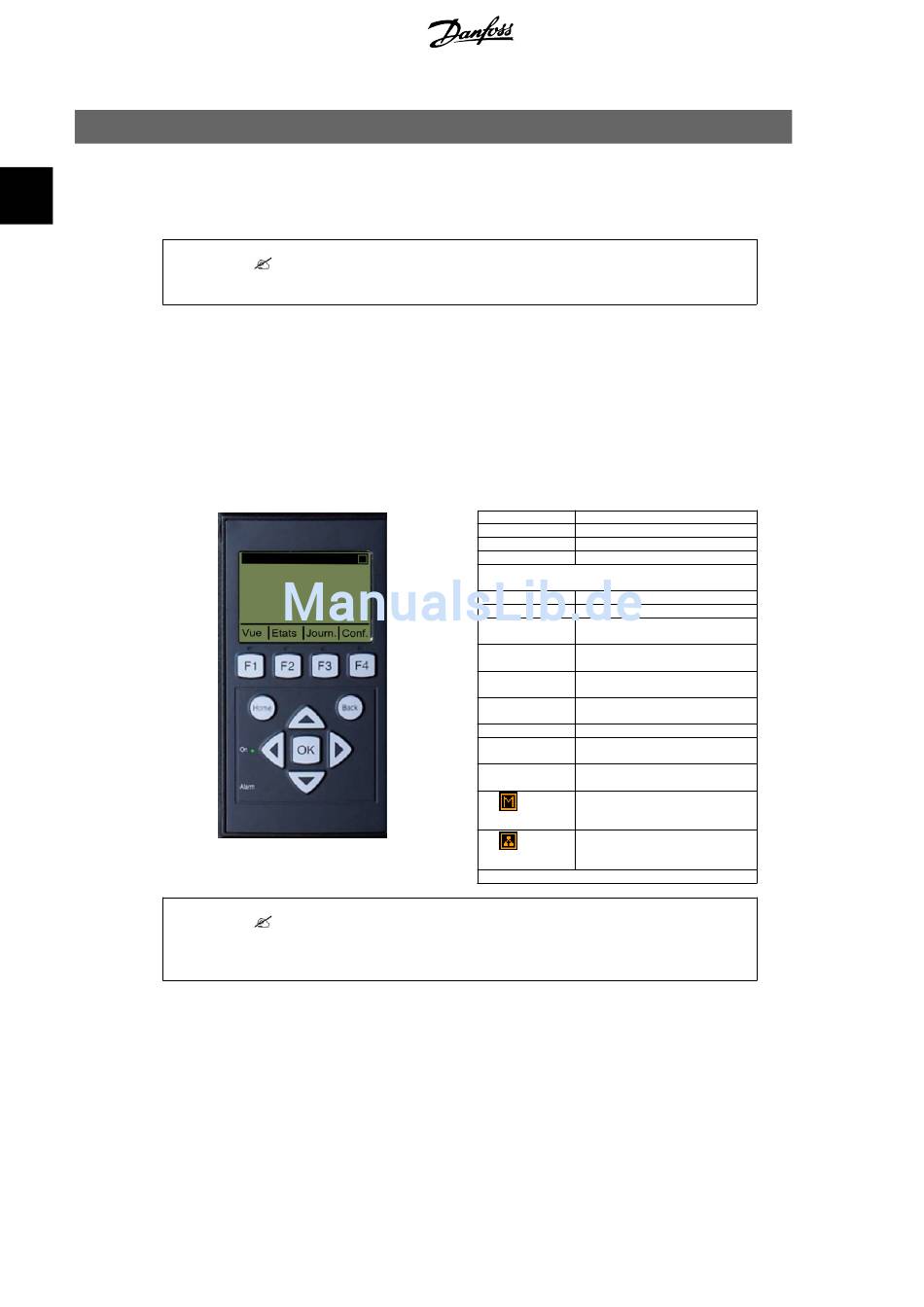

Illustration 2.1: Écran
Remarque:
Le niveau de contraste de l'écran peut être réglé en appuyant sur la flèche vers le haut/vers
le bas tout en maintenant le bouton F1 enfoncé.
La structure de menus est divisée en quatre sections principales :
Vue
Etats
Journal de production Affiche les données enregistrées.
Configuration
Se reporter aux sections suivantes pour plus de détails.
52
L'écran fonctionne.
Si l'écran reste inactif pendant plus de 10 minutes, le rétroéclairage se désactive afin
d'économiser de l'énergie. Appuyer sur une touche pour réactiver l'affichage.
Présente une courte liste d'informations, en lecture seule.
Affiche un relevé des paramètres de l'onduleur, en lecture seule.
Affiche les paramètres configurables, en lecture/écriture.
F1 Vue1/Vue 2 - écran
F2 Menu Etats
F3 Menu Journal de production
F4 Menu Configuration
* Lorsqu'une touche F est sélectionnée, le voyant situé
au-dessus s'allume.
Home Retour à l'écran Vue
OK Entrée/sélectionner
Flèche vers le
Augmentation d'un pas
haut
Flèche vers le
Diminution d'un pas
bas
Flèche vers la
Déplace le curseur vers la droite
droite
Flèche vers la
Déplace le curseur vers la gauche
gauche
Back Revenir en arrière/désélectionner
Voyant allumé/clignotant = en li-
On (LED verte)
gne/connexion en cours
Alarm (LED rou- Voyant clignotant = sécurité inté-
ge) grée
L'onduleur est configuré en tant que
maître. Les icônes apparaissent
dans l'angle supérieur droit.*
L'onduleur est connecté à un maî-
tre. Les icônes apparaissent dans
l'angle supérieur droit.*
*)TLX Pro et TLX Pro+ uniquement.
