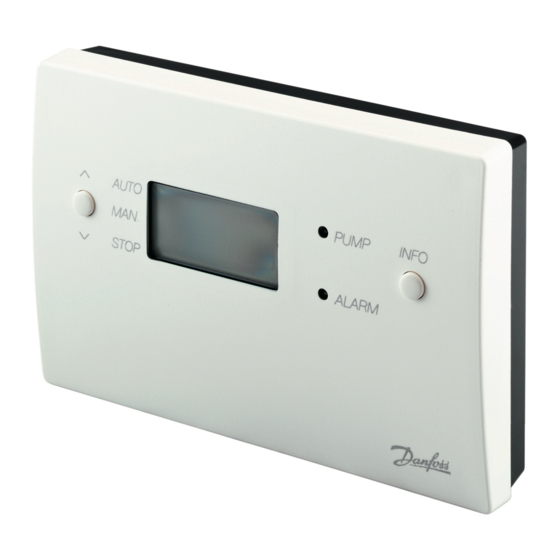

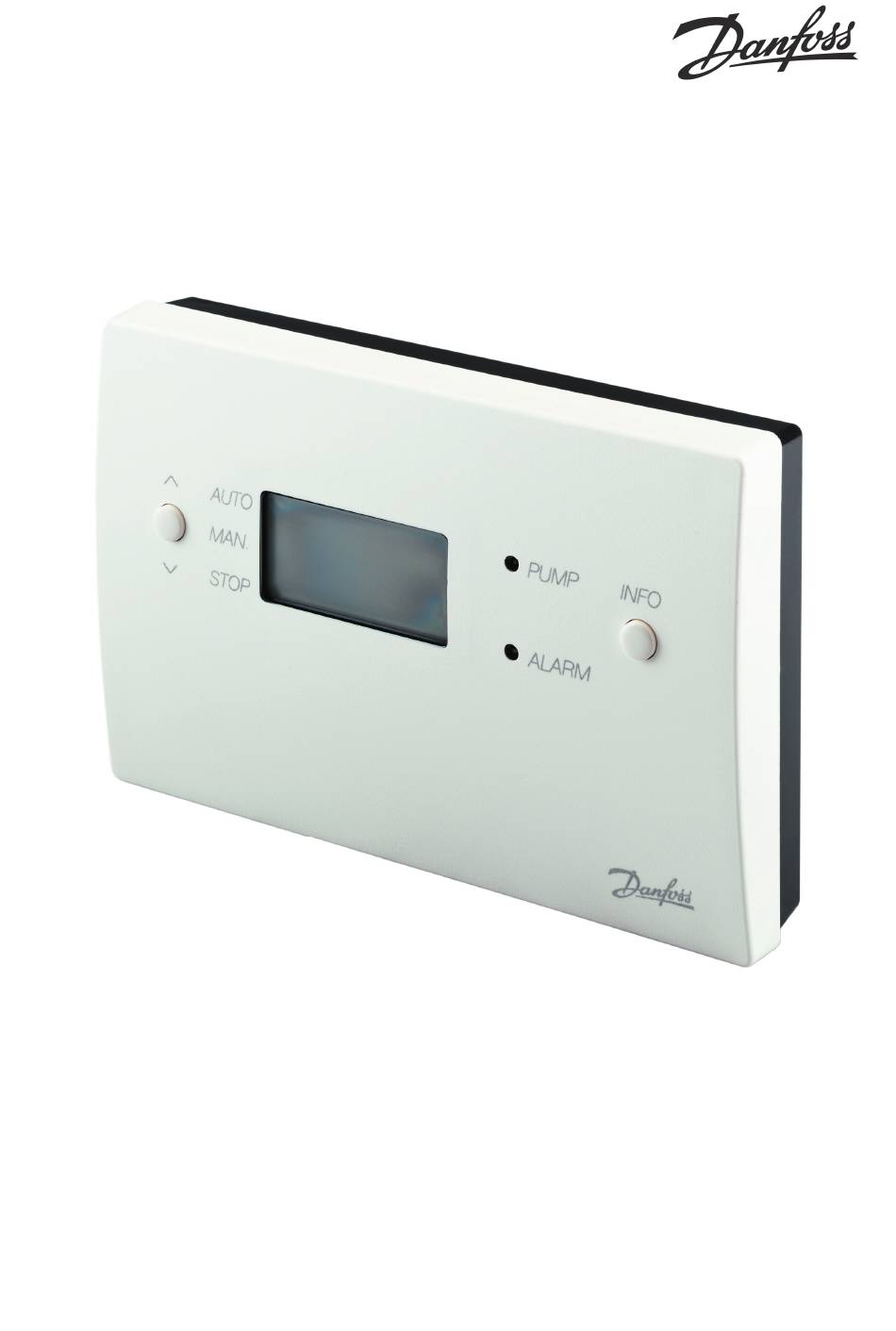

Danfoss SH-E01 Installationsanweisung
Elektronischer solarwärmeregler
Verwandte Anleitungen für Danfoss SH-E01
Inhaltszusammenfassung für Danfoss SH-E01
- Seite 9 SH-E01 Elektronischer Solarwärmeregler Index 1.0 Installationsanweisung ............... 10 2.0 Anwendung ....................10 3.0 Installation 3.1 Verkabelung ..................11 3.2 Einstellen des Reglers ..............11 3.3 Installation ..................12 4.0 In Betrieb 4.1 Funktionstest ..................13 4.2 Temperaturanzeige ................ 13 5.0 Fehlersuche ....................14 6.0 Technische Daten ...................
-
Seite 10: Installationsanweisung
2.0 Anwendung T1 : Temperatursensor im Solarkollektor T2 : Temperatursensor im Warmwasserspeicher : Umwälzpumpe : Solarwärmeregler Der Regler SH-E01 wird zur Regelung in Warmwasseranlagen einem Solarkollektorkreislauf Warmwasserspeicher eingesetzt, in denen das Warmwasser durch Solarenergie aufgeheizt wird. Die Umwälzpumpe des Solarheizkreislaufs wird durch die Temperaturdiff... -
Seite 11: Installation
3.2 Einstellen des Reglers DIL-Schalter auf der Rückseite:. Werkseinstellungen: Einstellbereich Anlauftemp. diff erenz 5 K* 5 - 10 - 15 - 20 K Periodischer Pumpenlauf EIN** EIN-AUS RESET *) Pumpenstopp-Temperaturdiff erenz fest bei 2 °C **) Periodischer Pumpenlauf: 1 min/14 Tage Danfoss Heating... -
Seite 12: Installation
Schalter Anlauf- Nr.. Temp. Position EIN diff erenz AUS AUS 5°C Position AUS AUS EIN 10°C EIN AUS 15°C Schalter Nr. 20°C RESET Einstellung der Anlauf- Temperaturdiff erenz Periodischer Pumpenlauf 3.3 Installation Zur Montage des Reglers an einer Wand wird zuerst die Rückplatte mit zwei Schrauben (ø... -
Seite 13: In Betrieb
Display Bedeutung F1 blinkt Sensorfehler/Alarm 150°C blinkt Hohe Temp. Sensorfehler/Alarm F2 blinkt Temp. blinkt 99°C Blinkt Hohe Temp./Alarm Temp. Blinkt Betriebsbereich Betriebsbereich Temp. blinkt Niedrige Temp. 0°C Blinkt Niedrige Temp. -9°C blinkt F1 blinkt Sensorfehler/Alarm F2 Blinkt Sensorfehler/Alarm Danfoss Heating... -
Seite 14: Fehlersuche
5.0 Fehlersuche Display Ursache Abhilfe 230 V Versorgung Netzspannung/Anschlüsse Keine Anzeige ausgefallen prüfen Rote LED leuchtet Fehler an Sensor 1 Anschlüsse/Sensor prüfen F1 blinkt auf Display (Kollektor) Rote LED leuchtet Fehler an Sensor 2 Anschlüsse/Sensor prüfen F2 blinkt auf Display (Speicher) Pumpe läuft nicht Pumpenmodus/Anschlüsse... - Seite 40 Danfoss Randall Ltd. Ampthill Road Bedford MK42 9ER Tel: 0845 1217 400 Fax: 0845 1217 515 Email: danfossrandall@danfoss.com Website: www.danfoss-randall.co.uk Part No. 40609v01 01/09...
