2. Display

2.1. Display
Nota:
Il display si attiva entro 10 secondi dall'accensione.
L'utente ha accesso alle informazioni relative al sistema FV e all'inverter grazie al display inte-
grato nella parte anteriore dell'inverter.
Il display presenta due modalità:
Normale
Risparmio
energetico
Vista generale dei tasti del display e relative funzioni:

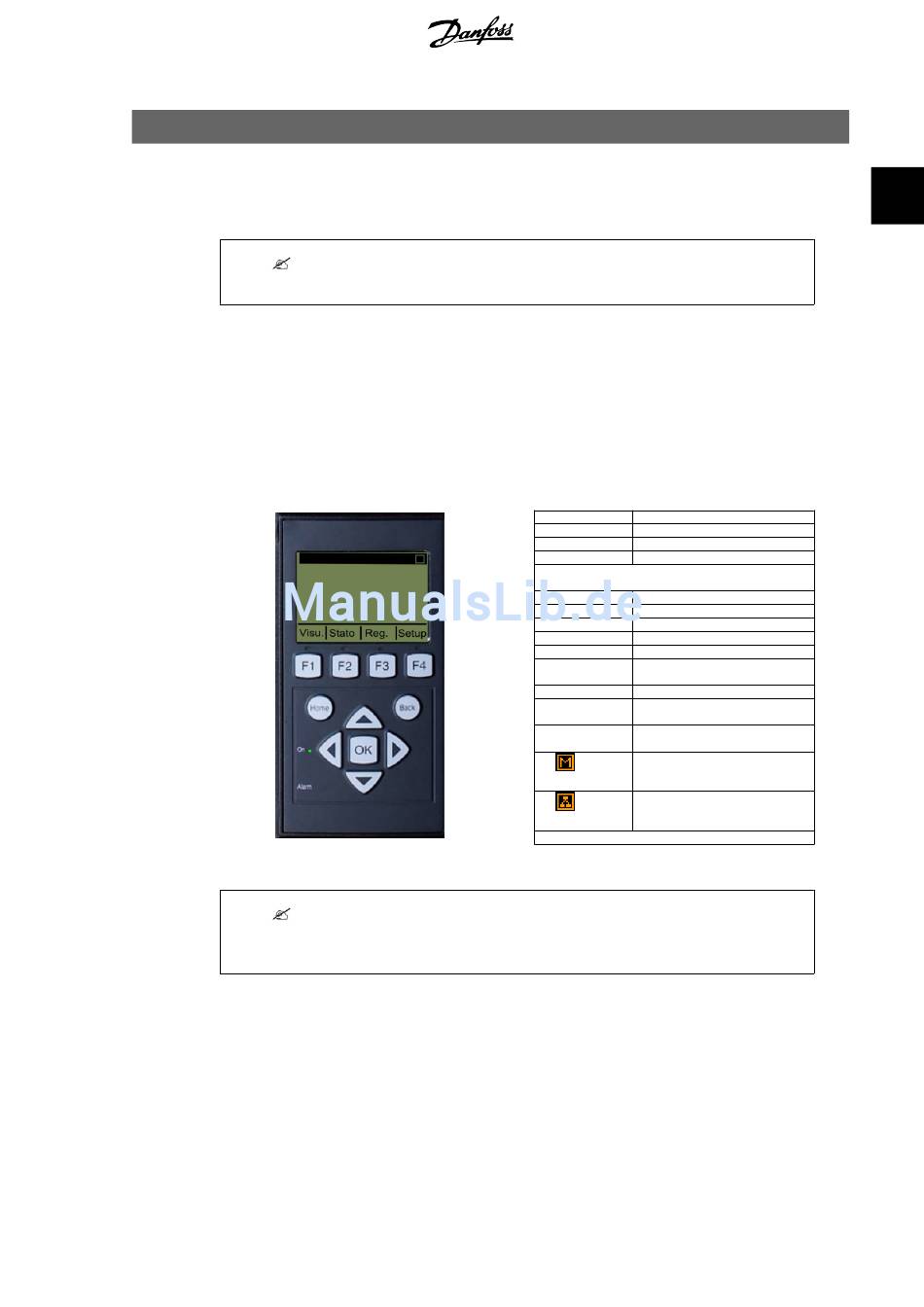

Disegno 2.1: Display
Nota:
Il livello di contrasto del display può essere modificato premendo il tasto freccia su/giù men-
tre si tiene premuto il tasto F1.
La struttura del menu è suddivisa in quattro sezioni principali:
Vista
Stato
Reg. produzione
Impostazione
Fare riferimento alle sezioni che seguono per informazioni più dettagliate.
Il display è usato
Dopo 10 min di inattività display la retroilluminazione del display si spegne per risparmia-
re energia. Riattivare il display premendo un tasto qualsiasi
Presenta un breve elenco d'informazioni, di sola lettura.
Mostra le letture relative agli eventi dell'inverter, di sola lettura.
Mostra i dati registrati.
Mostra i parametri configurabili, lettura/scrittura.
L00410310-07_2q
F1 Vista 1 / Vista 2 - schermo
F2 Menu Stato
F3 Menu Reg. produzione
F4 Menu di Setup
* Quando viene selezionato un tasto F si accende il LED
al di sopra.
Home Torna alla schermata Visualizza
OK Invio/seleziona
Freccia in su Un passo in su/aumenta il valore
Freccia in giù Un passo in giù/diminuisci il valore
Freccia a destra Muovi il cursore a destra
Freccia a sini-
Muovi il cursore a sinistra
stra
Indietro Ritorna/deseleziona
Acceso - LED Acceso/lampeggiante = Connesso
verde alla rete/In connessione
Allarme - LED
Lampeggiante = Autoprotezione
rosso
L'inverter è configurato come ma-
ster. Le icone si trovano nell'angolo
superiore destro.*
L'inverter è collegato a un master.
Le icone si trovano nell'angolo supe-
riore destro.*
*)TLX Pro e TLX Pro+ only.
