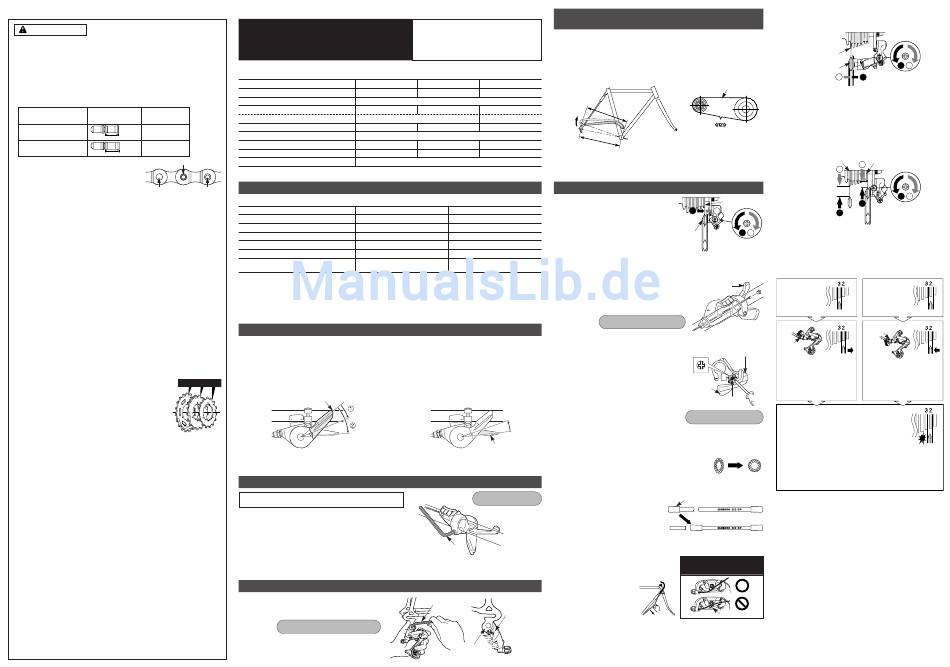

Informações gerais de segurança
ADVERTÊNCIA
• Utilize um detergente neutro para limpar a corrente. Não use detergentes alcalinos
ou ácidos, tais como os produtos de limpeza de ferrugem, que poderão danificar
e/ou inutilizar a corrente.
• Utilize o pino de conexão reforçado somente para conectar correntes do tipo
estreita.
• Existem dois tipos diferentes de pinos de conexão reforçados. Verifique a tabela
abaixo antes de escolher o pino que pretende utilizar. Se forem aplicados pinos
diferentes dos pinos de conexão reforçados, ou se for utilizado um pino de
conexão reforçado ou ferramenta não apropriados para o tipo de corrente em
causa, isto poderá provocar uma insuficiência na resistência da conexão, o que
poderá causar a quebra da corrente e a sua queda.
Pino de conexão Ferramenta
Corrente
reforçado da corrente
Corrente de 9 velocidades
tipo super estreita como a TL-CN32 / TL-CN23
prateado
CN-7701 / CN-HG93
6.5mm
Corrente de 8 / 7 / 6 velocidades
tipo estreita como a TL-CN32 / TL-CN23
preto
CN-HG50 / CN-IG51
7.1mm
• Se for necessário ajustar o comprimento da Pino de conexão reforçado
corrente devido a uma alteração no número de
dentes da coroa, execute o corte num lugar
diferente do lugar onde foi feita a conexão com um
pino de conexão reforçado ou um pino terminal. A
Pino terminal
corrente resultará danificada se for cortada num
lugar onde foi feita a conexão com um pino de conexão reforçado ou um pino
terminal.
• Verifique se a tensão da corrente está correta e se a corrente não está danificada.
Se a tensão estiver muito fraca, ou a corrente danificada, a corrente deverá ser
substituída. Se isto não for feito, a corrente poderá quebrar e provocar lesões
graves.
• Quando instalar qualquer peça, obtenha e leia com atenção as instruções de
serviço. Uma peça solta, gasta ou danificada poderá causar ferimentos ao ciclista.
Recomenda-se explicitamente que sejam apenas utilizadas peças de reposição
genuínas da Shimano.
• Leia estas Instruções de serviços técnicos cuidadosamente e mantenha-as em um
lugar seguro para referência posterior.
Observação:
• Se as operações de mudança de marcha não estiverem suaves, lave o desengate
e lubrifique todas as partes móveis.
• Se a folga dos elos for tanta que não é possível realizar um ajuste, o desengate
deve ser substituído.
• Você deve limpar o desengate periodicamente e lubrificar todas as partes móveis
(mecanismo e polias).
• Se não puderem ser feitos ajustes na mudança de marchas, verifique o grau de
paralelismo na extremidade traseira da bicicleta. Também verifique se o cabo está
lubrificado e se a cobertura externa está muito comprida ou muito curta.
• Se você ouvir ruído anormal resultante de uma polia frouxa, a polia deve ser
substituída.
• Se a corrente ficar se soltando da coroa durante o uso, substitua a coroa e a
corrente.
• O uso de um quadro com percurso interno para o cabo é extremamente
desencorajado, pois ele tende a comprometer a função de mudança de marcha
SIS devido à alta resistência do cabo.
• Certifique-se sempre de utilizar o conjunto de rolamentos para Marcas de grupo
pinhões que tenha as mesmas marcas de grupo. Nunca utilize
em combinação com um conjunto de rolamentos para pinhões
que tenha uma marca de grupo diferente.
• Utilize um conduite com comprimento suficiente, a fim de
compensar o movimento quando os punhos do guidão são
virados completamente para ambos os lados. Além disso,
verifique se a alavanca de mudança não esbarra no quadro
da bicicleta quando os punhos do guidão são virados
completamente.
• Certifique-se de que o cabo de mudança de marchas e o cabo do freio não
obstruam um ao outro durante as operações de frenagem. Se houver alguma
obstrução, poderá interferir na frenagem.
Instale os cabos de modo que ainda haja uma folga neles mesmo quando o
guidão estiver virado totalmente para ambos os lados.
• Uma graxa especial deve ser utilizada para o cabo de mudança de marchas (SIS-
SP41). Não utilize graxa DURA-ACE ou outros tipos de graxa, do contrário, poderá
provocar uma deterioração no desempenho de mudança de marchas.
• Antes do uso lubrifique o cabo interno, bem como o interior do alojamento externo,
a fim de assegurar que eles deslizem corretamente.
• A fim de assegurar um funcionamento correto, utilize o conduite e o suporte
inferior especificados.
• A operação das alavancas relacionadas com a troca de marchas só deve ser feita
quando a roda dentada do pedivela estiver em movímento.
• As peças não estão garantidas contra desgaste natural ou deterioração resultante
de uso normal.
• Se tiver questães a respeito dos métodos de instalação, ajuste, manutenção ou
operação, por favor consulte uma loja profissional de bicicletas.
Instruções para o serviço técnico
RD-M751/RD-M571/
RD-M511
Com vistas a obter o melhor desempenho, recomendamos o uso da seguinte combinação.
Série
Rapidfire M9 (Alavanca de mudança)
Cabo externo
Desengate traseiro RD-M751
Tipo
Cubo livre FH-M765 / FH-M760
Engrenagens
Roda dentada de chassi (cassette) CS-M760
Corrente CN-HG93
Guia B.B.
Especificações
Pino de ligação
da corrente
Desengate traseiro
Número do modelo RD-M751 / RD-M571 / RD-M511
Tipo
Engrenagens
Capacidade total
Pinhão maior
Pinhão menor
Diferença em número de dentes da
engrenagem dianteira
Estas instruções de serviço descrevem o método de operação quando se utiliza o Rapidfire SL-M751/M571/M511 em
combinação com o desengate traseiro do tipo normal superior RD-M751/M571/M511. Se estiver sendo usado em
combinação com um desengate do tipo mola reverso RD-M760/M580/M530, as operações e os mostradores
indicadores estarão invertidos.
Operação de câmbio de engrenagem
Ambas as alavancas (A) e (B) sempre retornam à sua posição inicial quando liberadas após mudar.
Ao operar uma das alavancas, certifique-se sempre de rodar simultâneamente o braço da manivela.
Para mudar de um pinhão pequeno para
um pinhão maior (Alavanca A)
Para mudar somente um degrau, apertar alavanca (A)
para a posição (1). Para mudar dois degraus de uma vez,
apertar para a posição (2).
Posição inicial da alavanca (A)
Instalação da alavanca
Utilize punhos de guidão com um diâmetro exterior
máximo de 32 mm.
• Monte a alavanca de mudanças numa posição em que não
atrapalhe a operação do freio e a operação de mudança de
marcha.
• Não use em combinações que possam provocar obstrução da
operação do freio.
• Se você usa um guidão de carbono, pode ser necessário diminuir
o torque de aperto para evitar causar danos ao guidão. Consulte
o fabricante da bicicleta ou do guidão, em relação ao nível
adequado de torque de aperto para o guidão de carbono.
Instalação do desengate traseiro
Ao instalar, cuide para não causar deformação causada
pela tensão do ajuste do parafuso que entra em contato
com a Lingüeta de Desprendimento.
Eixo de suporte apertando o torque :
8 - 10 N·m {80 - 100 kgf·cm}
SI-5VV0B
O comprimento "A" variará dependendo do movimento da suspensão traseira.
Desengate traseiro
Devido a este fato, se o comprimento da corrente for curto demais o sistema de
tração poderá ficar sujeito a uma carga excessiva. Para ajustar o comprimento da
corrente aplique dois elos à corrente quando a suspensão traseira estiver numa
posição em que a dimensão "A" é a maior possível e a corrente estiver engatada no
pinhão maior e roda dentada maior. Se o deslocamento da suspensão traseira for
grande, a folga na corrente poderá não ser compensada corretamente quando a
corrente estiver engatada na roda dentada menor e pinhão menor.
XT LX DEORE
SL-M751 SL-M571 SL-M511
SIS-SP41
RD-M571 RD-M511
SGS / GS SGS
FH-M585 / FH-M580 FH-M530 / FH-M535
9
CS-M580 CS-HG50-9
CN-HG73 CN-HG53
SM-SP17 / SM-BT17
1. Regulagem superior
RD-M751 / RD-M571
SGS GS
9 9
45T 33T
34T 34T
11T 11T
22T 22T
2. Conexão e fixação do cabo interno
Para mudar de um pinhão maior para
um pinhão menor (Alavanca B)
Aperte a alavanca (B) uma vez para mudar um degrau de
um pinhão maior para um pinhão menor.
Alavanca (B)
Torque de aperto :
5 N·m {50 kgf·cm}
Chave Allen de 5 mm
Chave Allen de 5mm
Parafuso de
ajuste de tensão
Lingüeta de
Desprendimento
Comprimento da corrente em bicicletas com
suspensão traseira
Corrente
Pinhão
maior
A'
Adicione 2 elos (com a corrente
engatada tanto no pinhão maior
A quanto na roda dentada maior)
Ajuste
Linha externa do
pinhão menor
Gire o parafuso da regulagem superior para
1
2
ajustar os componentes de forma que a
polia de guia fique abaixo da linha externa
do pinhão menor, observando-se por trás.
Polia de guia
Parafuso de
regulagem superior
Acione a alavanca (B) 8 ou mais vezes a fim de Alavanca (B)
colocar a alavanca na posição mais alta verifique
no indicador se a posição mais alta está correta,
e depois instale e ajuste o cabo interno.
Torque de aperto :
5 - 7 N·m (50 - 70 kgf·cm)
Instale a tampa interior do furo conforme mostra a
Tampa da unidade
ilustração, girando-a até sentir que prendeu. Não
tente girá-la ainda mais para além do ponto em que
prendeu, pois isso pode danificar o fio da rosca.
Adicionalmente, se a tampa da unidade ficar
Alavanca de
dobrada, poderá fazer com que a tampa da unidade
alimentação
fique no caminho da alavanca da alimentação e
impeça que esta funcione corretamente. Se a
Tampa interior
alavanca da alimentação não retornar corretamente,
do furo
solte ligeiramente a tampa interior do tubo e
separe a alavanca da alimentação da tampa da Torque de aperto :
0.3 - 0.5 N·m (3 - 5 kgf·cm)
unidade e verifique se isto melhorou o retorno da
alavanca da alimentação.
Corte da capa externa
Ao cortar a capa externa, execute o corte do lado oposto
ao lado que tem a marca. Apãs o corte, arredonde a
extremidade de modo que a parte interior do orifício
fique com um diâmetro uniforme.
Tampa de extremidade externa
Aplique a mesma tampa de extremidade
externa à ponta da capa externa que
acaba de ser cortada.
Conecte o cabo ao desengate traseiro e,
Nota: Certifique-se que o
depois de eliminar sua folga inicial, fixe-o
cabo está firmemente
novamente ao desengate traseiro conforme na ranhura.
ilustrado no desenho.
Puxe
Ranhura
3. Regulagem inferior
Gire o parafuso da regulagem inferior de forma que a polia de
guia se desloque para uma posição diretamente alinhada com o
pinhão maior.
Pinhão
maior
1 2
Polia de guia
Parafuso da
2 1
regulagem inferior
Roda dentada
maior
4. Como utilizar o parafuso B de ajuste da tensão
Monte a corrente na roda dentada maior e no pinhão maior e
girar o braço da manivela para trás. Em seguida gire o parafuso
B de ajuste da tensão para ajustar a polia de guia o mais
próximo possível do pinhão mas não tão próximo a ponto de
encostar. Em seguida, mude a corrente para o menor pinhão e
repeta o processo acima descrito para ter certeza de que a polia
não encosta no pinhão.
Pinhão maior Pinhão menor
2
2
1 2
1
Parafuso B de
ajuste da tensão
1
1 2
5. Ajuste do SIS
Acione a alavanca de mudança de marcha uma vez a fim de
passar a corrente do pinhão menor para o 2º pinhão. Em seguida
acione a alavanca apenas na extensão permitida pela sua folga
de movimento e depois gire o pedivela.
Quando mudar Quando não se
para o terceiro ouvir nenhum
ruído
Parafuso de
regulagem do cabo
Parafuso de
regulagem do
cabo
Gire o parafuso de regulagem Gire o parafuso de regulagem
do cabo no sentido horário, do cabo no sentido horário,
para esticar o cabo, até que a para afrouxar o cabo, até que
corrente retorne ao segundo a corrente toque no terceiro
pinhão. pinhão emitindo um ruído.
Regulagem ótima
A regulagem ótima será obtida quando a alavanca
de mudança puder ser acionada exatamente o
suficiente para eliminar a folga e a corrente tocar na
terceira engrenagem, emitindo um ruído.
* Retorne a alavanca à sua posição original (a posição onde a
alavanca estará na regulagem da segunda engrenagem e
tiver sido liberada), girando então o braço de manivela no sentido horário.
Se a corrente estiver tocando na terceira engrenagem e emitir um ruído,
gire ligeiramente no sentido horário o parafuso de regulagem do cabo,
para apertá-lo até que o ruído pare e a corrente funcione suavemente.
Acione a alavanca para mudar de marcha, e depos verifique se
não ocorre qualquer ruído nas posições das outras marchas.
Para el mejor rendimiento del SIS, se recomienda lubricar
periódicamente todas las piezas de la transmisión.
Observação: As especificações estão sujeitas a alterações para aperfeiçoamentos sem notificação
prévia. (Portuguese)
