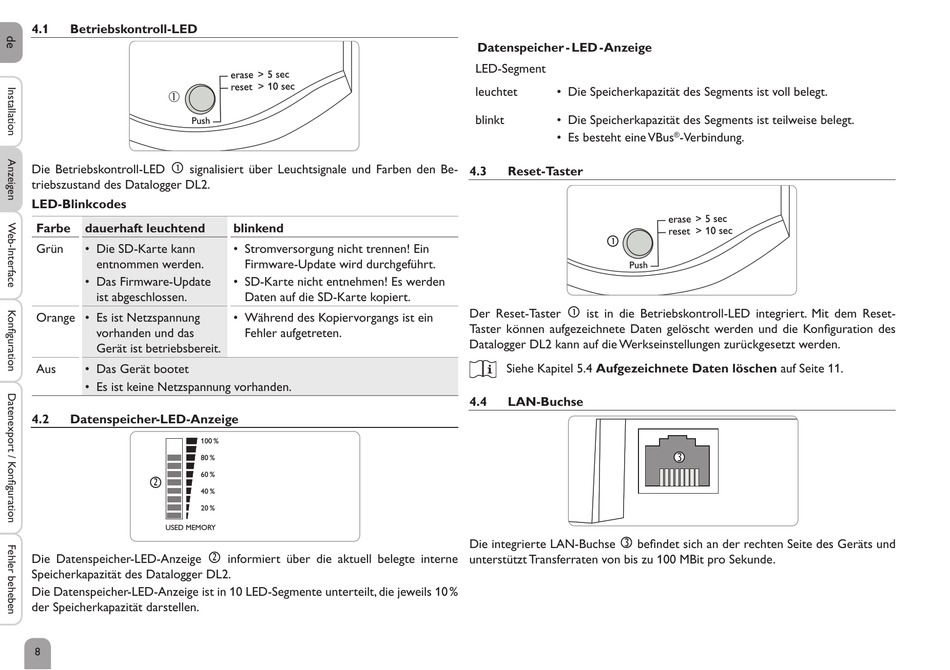

4.1
Betriebskontroll-LED
Die Betriebskontroll-LED
signalisiert über Leuchtsignale und Farben den Be-
triebszustand des Datalogger DL2.
LED-Blinkcodes
Farbe
dauerhaft leuchtend
Grün
• Die SD-Karte kann
entnommen werden.
• Das Firmware-Update
ist abgeschlossen.
Orange • Es ist Netzspannung
vorhanden und das
Gerät ist betriebsbereit.
Aus
• Das Gerät bootet
• Es ist keine Netzspannung vorhanden.
4.2
Datenspeicher-LED-Anzeige
Die Datenspeicher-LED-Anzeige
Speicherkapazität des Datalogger DL2.
Die Datenspeicher-LED-Anzeige ist in 10 LED-Segmente unterteilt, die jeweils 10 %
der Speicherkapazität darstellen.
8
blinkend
• Stromversorgung nicht trennen! Ein
Firmware-Update wird durchgeführt.
• SD-Karte nicht entnehmen! Es werden
Daten auf die SD-Karte kopiert.
• Während des Kopiervorgangs ist ein
Fehler aufgetreten.
informiert über die aktuell belegte interne
Datenspeicher - LED - Anzeige
LED-Segment
leuchtet
• Die Speicherkapazität des Segments ist voll belegt.
blinkt
• Die Speicherkapazität des Segments ist teilweise belegt.
• Es besteht eine VBus
4.3
Reset-Taster
Der Reset-Taster
ist in die Betriebskontroll-LED integriert. Mit dem Reset-
Taster können aufgezeichnete Daten gelöscht werden und die Konfiguration des
Datalogger DL2 kann auf die Werkseinstellungen zurückgesetzt werden.
Siehe Kapitel 5.4 Aufgezeichnete Daten löschen auf Seite 11.
4.4
LAN-Buchse
Die integrierte LAN-Buchse
befindet sich an der rechten Seite des Geräts und
unterstützt Transferraten von bis zu 100 MBit pro Sekunde.
-Verbindung.
®
