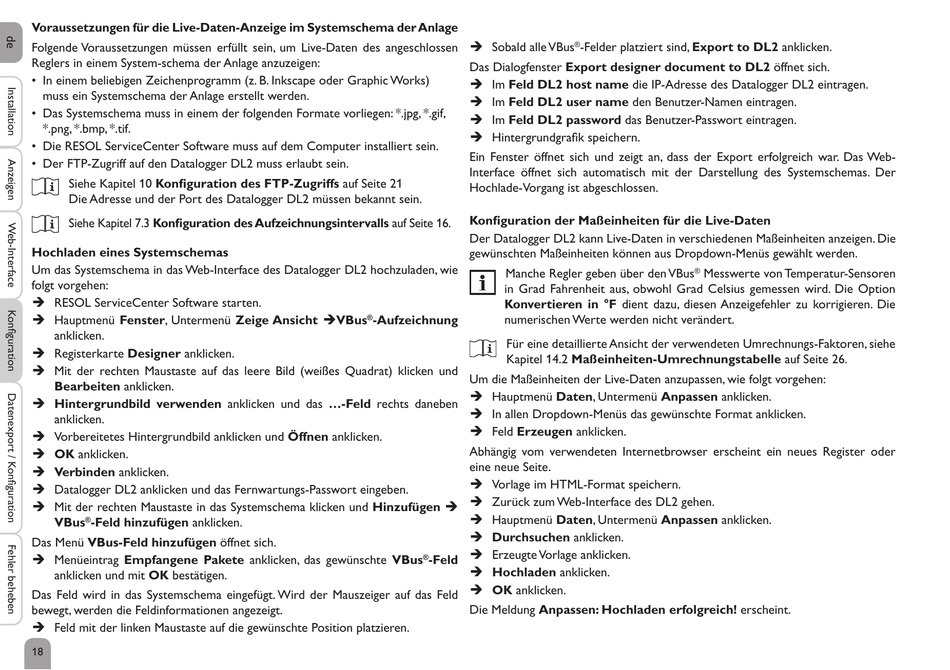

Voraussetzungen für die Live-Daten-Anzeige im Systemschema der Anlage
Folgende Voraussetzungen müssen erfüllt sein, um Live-Daten des angeschlossen
Reglers in einem System-schema der Anlage anzuzeigen:
• In einem beliebigen Zeichenprogramm (z. B. Inkscape oder Graphic Works)
muss ein Systemschema der Anlage erstellt werden.
• Das Systemschema muss in einem der folgenden Formate vorliegen: *.jpg, *.gif,
*.png, *.bmp, *.tif.
• Die RESOL ServiceCenter Software muss auf dem Computer installiert sein.
• Der FTP-Zugriff auf den Datalogger DL2 muss erlaubt sein.
Siehe Kapitel 10 Konfiguration des FTP-Zugriffs auf Seite 21
Die Adresse und der Port des Datalogger DL2 müssen bekannt sein.
Siehe Kapitel 7.3 Konfiguration des Aufzeichnungsintervalls auf Seite 16.
Hochladen eines Systemschemas
Um das Systemschema in das Web-Interface des Datalogger DL2 hochzuladen, wie
folgt vorgehen:
Î RESOL ServiceCenter Software starten.
Î Hauptmenü Fenster, Untermenü Zeige Ansicht ÎVBus
anklicken.
Î Registerkarte Designer anklicken.
Î Mit der rechten Maustaste auf das leere Bild (weißes Quadrat) klicken und
Bearbeiten anklicken.
Î Hintergrundbild verwenden anklicken und das ...-Feld rechts daneben
anklicken.
Î Vorbereitetes Hintergrundbild anklicken und Öffnen anklicken.
Î OK anklicken.
Î Verbinden anklicken.
Î Datalogger DL2 anklicken und das Fernwartungs-Passwort eingeben.
Î Mit der rechten Maustaste in das Systemschema klicken und Hinzufügen Î
VBus
®
-Feld hinzufügen anklicken.
Das Menü VBus-Feld hinzufügen öffnet sich.
Î Menüeintrag Empfangene Pakete anklicken, das gewünschte VBus
anklicken und mit OK bestätigen.
Das Feld wird in das Systemschema eingefügt. Wird der Mauszeiger auf das Feld
bewegt, werden die Feldinformationen angezeigt.
Î Feld mit der linken Maustaste auf die gewünschte Position platzieren.
18
Î Sobald alle VBus
Das Dialogfenster Export designer document to DL2 öffnet sich.
Î Im Feld DL2 host name die IP-Adresse des Datalogger DL2 eintragen.
Î Im Feld DL2 user name den Benutzer-Namen eintragen.
Î Im Feld DL2 password das Benutzer-Passwort eintragen.
Î Hintergrundgrafik speichern.
Ein Fenster öffnet sich und zeigt an, dass der Export erfolgreich war. Das Web-
Interface öffnet sich automatisch mit der Darstellung des Systemschemas. Der
Hochlade-Vorgang ist abgeschlossen.
Konfiguration der Maßeinheiten für die Live-Daten
Der Datalogger DL2 kann Live-Daten in verschiedenen Maßeinheiten anzeigen. Die
gewünschten Maßeinheiten können aus Dropdown-Menüs gewählt werden.
Manche Regler geben über den VBus
in Grad Fahrenheit aus, obwohl Grad Celsius gemessen wird. Die Option
Konvertieren in °F dient dazu, diesen Anzeigefehler zu korrigieren. Die
numerischen Werte werden nicht verändert.
®
-Aufzeichnung
Für eine detaillierte Ansicht der verwendeten Umrechnungs-Faktoren, siehe
Kapitel 14.2 Maßeinheiten-Umrechnungstabelle auf Seite 26.
Um die Maßeinheiten der Live-Daten anzupassen, wie folgt vorgehen:
Î Hauptmenü Daten, Untermenü Anpassen anklicken.
Î In allen Dropdown-Menüs das gewünschte Format anklicken.
Î Feld Erzeugen anklicken.
Abhängig vom verwendeten Internetbrowser erscheint ein neues Register oder
eine neue Seite.
Î Vorlage im HTML-Format speichern.
Î Zurück zum Web-Interface des DL2 gehen.
Î Hauptmenü Daten, Untermenü Anpassen anklicken.
Î Durchsuchen anklicken.
Î Erzeugte Vorlage anklicken.
-Feld
®
Î Hochladen anklicken.
Î OK anklicken.
Die Meldung Anpassen: Hochladen erfolgreich! erscheint.
®
-Felder platziert sind, Export to DL2 anklicken.
Messwerte von Temperatur-Sensoren
®
