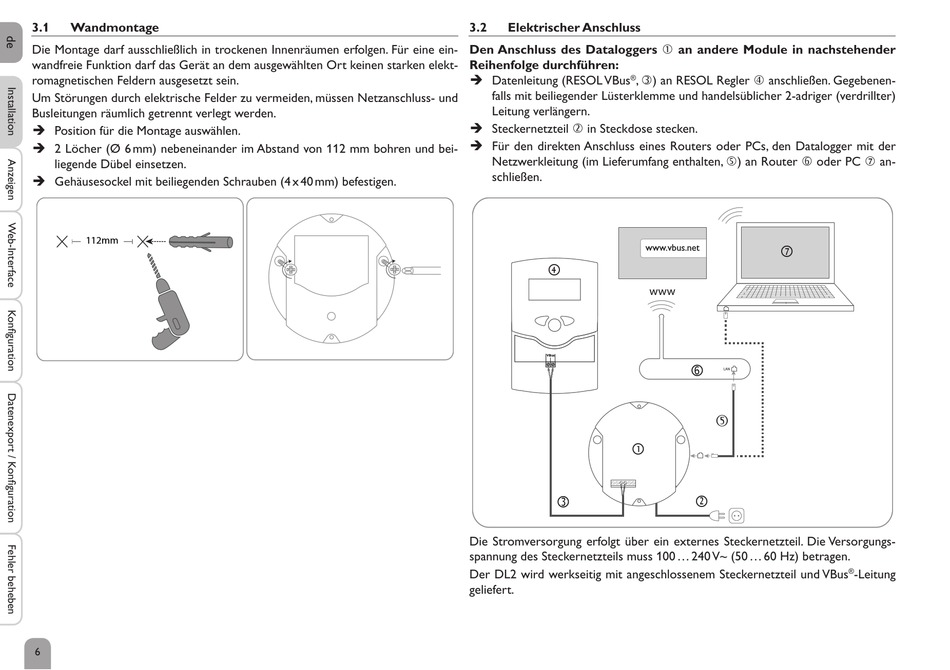

3.1
Wandmontage
Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Für eine ein-
wandfreie Funktion darf das Gerät an dem ausgewählten Ort keinen starken elekt-
romagnetischen Feldern ausgesetzt sein.
Um Störungen durch elektrische Felder zu vermeiden, müssen Netzanschluss- und
Busleitungen räumlich getrennt verlegt werden.
Î Position für die Montage auswählen.
Î 2 Löcher (Ø 6 mm) nebeneinander im Abstand von 112 mm bohren und bei-
liegende Dübel einsetzen.
Î Gehäusesockel mit beiliegenden Schrauben (4 x 40 mm) befestigen.
112mm
6
3.2
Elektrischer Anschluss
Den Anschluss des Dataloggers an andere Module in nachstehender
Reihenfolge durchführen:
Î Datenleitung (RESOL VBus
, ) an RESOL Regler anschließen. Gegebenen-
®
falls mit beiliegender Lüsterklemme und handelsüblicher 2-adriger (verdrillter)
Leitung verlängern.
Î Steckernetzteil in Steckdose stecken.
Î Für den direkten Anschluss eines Routers oder PCs, den Datalogger mit der
Netzwerkleitung (im Lieferumfang enthalten, ) an Router oder PC an-
schließen.
www.vbus.net
VBus
Die Stromversorgung erfolgt über ein externes Steckernetzteil. Die Versorgungs-
spannung des Steckernetzteils muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
Der DL2 wird werkseitig mit angeschlossenem Steckernetzteil und VBus
geliefert.
www
®
-Leitung
