4.5

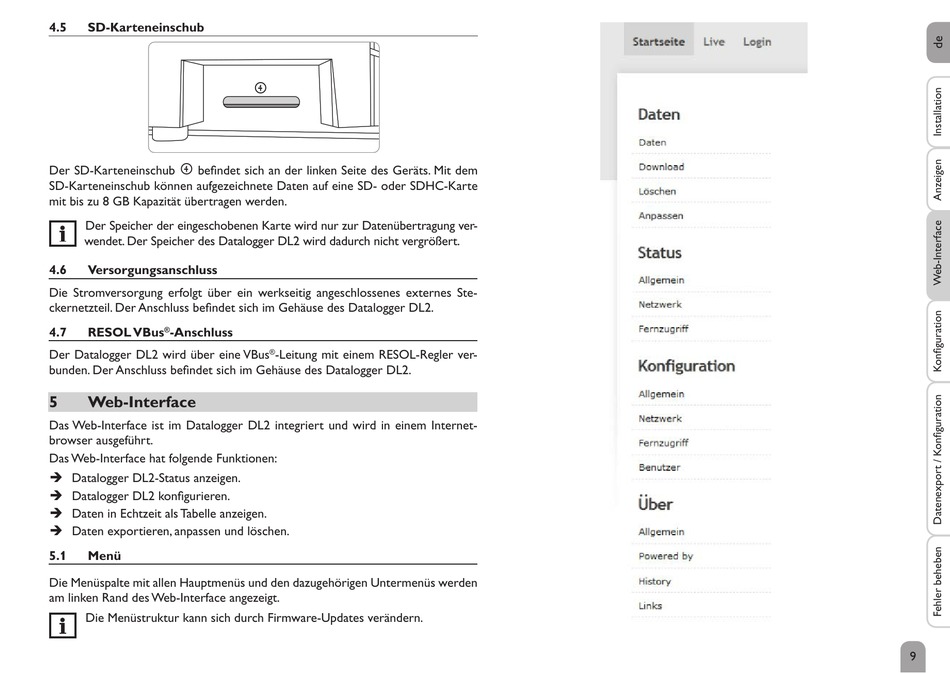

SD-Karteneinschub
Der SD-Karteneinschub
befindet sich an der linken Seite des Geräts. Mit dem
SD-Karteneinschub können aufgezeichnete Daten auf eine SD- oder SDHC-Karte
mit bis zu 8 GB Kapazität übertragen werden.
Der Speicher der eingeschobenen Karte wird nur zur Datenübertragung ver-
wendet. Der Speicher des Datalogger DL2 wird dadurch nicht vergrößert.
4.6
Versorgungsanschluss
Die Stromversorgung erfolgt über ein werkseitig angeschlossenes externes Ste-
ckernetzteil. Der Anschluss befindet sich im Gehäuse des Datalogger DL2.
4.7
RESOL VBus
-Anschluss
®
Der Datalogger DL2 wird über eine VBus
bunden. Der Anschluss befindet sich im Gehäuse des Datalogger DL2.
5
Web-Interface
Das Web-Interface ist im Datalogger DL2 integriert und wird in einem Internet-
browser ausgeführt.
Das Web-Interface hat folgende Funktionen:
Î Datalogger DL2-Status anzeigen.
Î Datalogger DL2 konfigurieren.
Î Daten in Echtzeit als Tabelle anzeigen.
Î Daten exportieren, anpassen und löschen.
5.1
Menü
Die Menüspalte mit allen Hauptmenüs und den dazugehörigen Untermenüs werden
am linken Rand des Web-Interface angezeigt.
Die Menüstruktur kann sich durch Firmware-Updates verändern.
®
-Leitung mit einem RESOL-Regler ver-
9
