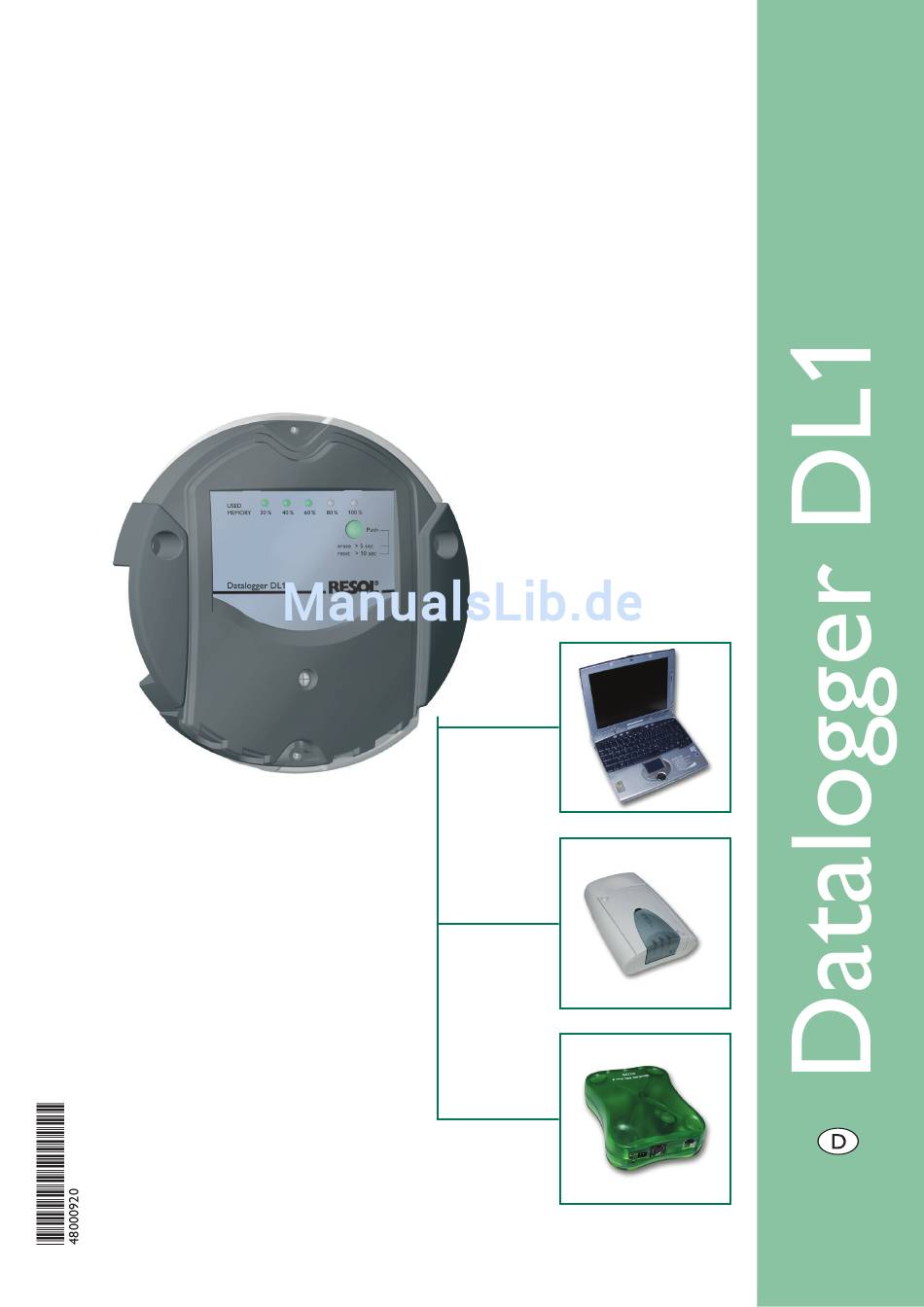

- Seite 1 RESOL Datalogger DL1 Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die www.resol.de Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Angaben und alle daraus eventuell entstehenden Schäden außerhalb des Urheberrechts bedarf der Zustimmung der wird grundsätzlich ausgeschlossen. Firma RESOL - Elektronische Regelungen GmbH. Dies gilt Irrtum und technische Änderungen vorbehalten insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen und die Einspeicherung in elektronischen Systemen. -
Seite 3: Technische Daten Und Funktionsübersicht
Gehäuse: Kunststoff, PC / ABS Bilanzwerte der Solaranlage) über längere Zeiträume aufzeichnen. Der interne Schutzart: IP 20 / DIN 40050 Speicher kann über die RESOL ServiceCenter-Software oder über sein integriertes Umgebungstemp.: 0 ... 40 °C Web-Interface mit einem Standard-Internet-Browser konfiguriert und ausgelesen ø... -
Seite 4: Installation
(4 x 40) mm befestigen (1) 1.2 Anschluss Der Anschluss des Datenloggers (Pos.1) erfolgt in nachstehender Reihenfolge: 1. Datenleitung (RESOLVBus ,Pos.3) an RESOL Regler (Pos. ® 4) anschließen. Gegebenenfalls mit Hilfe der beiliegenden Lüsterklemme und handelsüblicher 2-adriger (verdrillter) Leitung verlängern. -
Seite 5: Bedienung
Datalogger DL1 Bedienung Der Datenlogger kann vollständig über die zugehörige Software RESOL ServiceCenter light oder das integrierte Web-Interface konfiguriert, ausgelesen und gelöscht werden. Füllstand Zusätzlich verfügt das Gerät über einen manuellen Lösch- Datenspeicher und Resettaster. Drücken des Tasters bewirkt: Lösch- / •... -
Seite 6: Verbindung Des Datenloggers
• für eine lokale (Direkt-) Verbindung per Null-Modem- Kabel. 2. Konfiguration des Datenloggers über Web-Browser. 3. Einwahl in den Datenlogger. 4. Datenabfrage mittels RESOL ServiceCenter Software. 4.1 DFÜ-Verbindung für den Betrieb mit einem Modem Die Vorgehensweise wird beispielhaft für eine Ein- richtung unter dem Betriebssystem Windows ®... - Seite 7 Datalogger DL1 „Verbindung manuell einrichten“ wählen. „Verbindung mit einem DFÜ-Modem herstellen“ wählen. Bezeichnung für diese Verbindung eingeben.
- Seite 8 Datalogger DL1 Rufnummer des Datenloggers eingeben. Verfügbarkeit für die Arbeitsplatz-Benutzer auswählen. Zugangsdaten eingeben (bei Werkseinstellung Felder leer lassen) „Verbindung als Standardinternetverbindung ver- wenden“ deaktivieren „Internetverbindungsfirewall für diese Verbindung aktivieren“ deaktivieren Abschließend „Fertigstellen des Assistenten für neue Verbindungen“. Nach Wunsch „Verknüpfung...
- Seite 9 Datalogger DL1 Unter Start / Programme / Zubehör/ Kommunika- tion „Netzwerkverbindungen“ aufrufen. Rechtsklick auf neu eingerichtete Verbindung, Im Kontextmenü „Einstellungen“ wählen. Registerkarte „Sicherheit“ wählen „Typisch (empfohlene Einstellung)“ aktivieren „Unsicheres Kennwort zulassen“ auswählen Registerkarte „Netzwerk“ wählen, „Einstellungen“ wählen „LCP-Erweiterungen aktivieren“ deaktivieren, „Softwarekomprimierung aktivieren“...
-
Seite 10: Dfü-Verbindung Für Direktanschluss
Datalogger DL1 4.2 DFÜ-Verbindung für den Direktanschluss an einen PC Die Vorgehensweise wird beispielhaft für eine Ein- richtung unter dem Betriebssystem Windows ® erläutert: unter Start / Programme / Zubehör/ Kommunika- tion „Assistent für neue Verbindung“ aufrufen. „Eine erweiterte Verbindung einrichten“ wählen. - Seite 11 Datalogger DL1 „Gast“ wählen. Bezeichnung für diese Verbindung eingeben. S e r i e l l e S c h n i t t s t e l l e a u s w ä h l e n , a n der der Daten logger angeschlossen ist.
- Seite 12 Datalogger DL1 Verfügbarkeit für die Arbeitsplatz-Benutzer auswählen. Zugangsdaten eingeben (bei Werkseinstellung Felder leer lassen) „Verbindung als Standardinternetverbindung ver- wenden“ deaktivieren „Internetverbindungsfirewall für diese Verbindung aktivieren“ deaktivieren „Fertigstellen des Assistenten für neue Verbin- dungen“. Nach Wunsch „Verknüpfung auf dem Desktop hinzufügen“ aktivieren.
- Seite 13 Datalogger DL1 Unter Start / Programme / Zubehör/ Kommunika- tion „Netzwerkverbindungen“ aufrufen. Rechtsklick auf neu eingerichtete Verbindung, Im Kontextmenü „Eigenschaften“ wählen. Registerkarte „Allgemein“ wählen „Konfigurieren“ wählen „Max. Übertragungsrate“ auf „115200“ setzen, „Hardwareflusssteuerung“ deaktivieren, „Modemfehlerkontrolle“ deaktivieren, „Modemkomprimierung“ deaktivieren und mit „OK“ bestätigen.
-
Seite 14: Einwahl In Den Datenlogger
Datalogger DL1 Registerkarte „Sicherheit“ wählen „Typisch (empfohlene Einstellung)“ aktivieren „Unsicheres Kennwort zulassen“ auswählen Registerkarte „Netzwerk“ wählen, „Einstellungen“ wählen, Protokol „NWLink IPX/NetBIOS“ deaktivieren. „LCP-Erweiterungen aktivieren“ deaktivieren, „Softwarekomprimierung aktivieren“ deakti- vieren und mit „OK“ bestätigen. Einwahl in den Datenlogger Unter Start / Programme / Zubehör/ Kommunika- tion „Netzwerkverbindungen“... -
Seite 15: Konfiguration Des Datenloggers
Datalogger DL1 Zugangsdaten kontrollieren und „Wählen/ Verbinden“ klicken. Nach erfolgreicher Einwahl erscheint Verbindungs- symbol rechts unten neben der Uhrzeit Konfiguration des Datenloggers über Web-Browser B e i b e s t e h e n d e r Ve r b i n d u n g i n d i e... -
Seite 16: Datenabfrage
Datalogger DL1 Datenabfrage Grundsätzlich wird zur Datenabfrage und -auswertung die Verwendung der RESOL ServiceCenter Software emp- fohlen. Im Folgenden wird die vereinfachte Kommunikation über das integrierte Webinterface erläutert. 7.1 Statusabfrage Menü „Status“ klicken „Capacity“ = Gesamtspeichergröße „In use“ = momentan belegter Speicher „Record length“... -
Seite 17: Daten Löschen
Datalogger DL1 „Datei speichern“ wählen „OK“ klicken Ziel für die zu speichernde Datei auswählen „Speichern“ klicken auf Fertigstellung des Vorgangs warten oder mit „Pause“ anhalten oder mit „Cancel“ abbrechen 7.3 Daten löschen Menü „Erase“ klicken „OK“ klicken... - Seite 18 Datalogger DL1 Notizen...
- Seite 19 Datalogger DL1 Notizen...
-
Seite 20: Ihr Fachhändler
Datalogger DL1 RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D - 45527 Hattingen Tel.: +49 (0) 23 24 / 96 48 - 0 Fax: +49 (0) 23 24 / 96 48 - 55 www.resol.de info@resol.de Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden.
