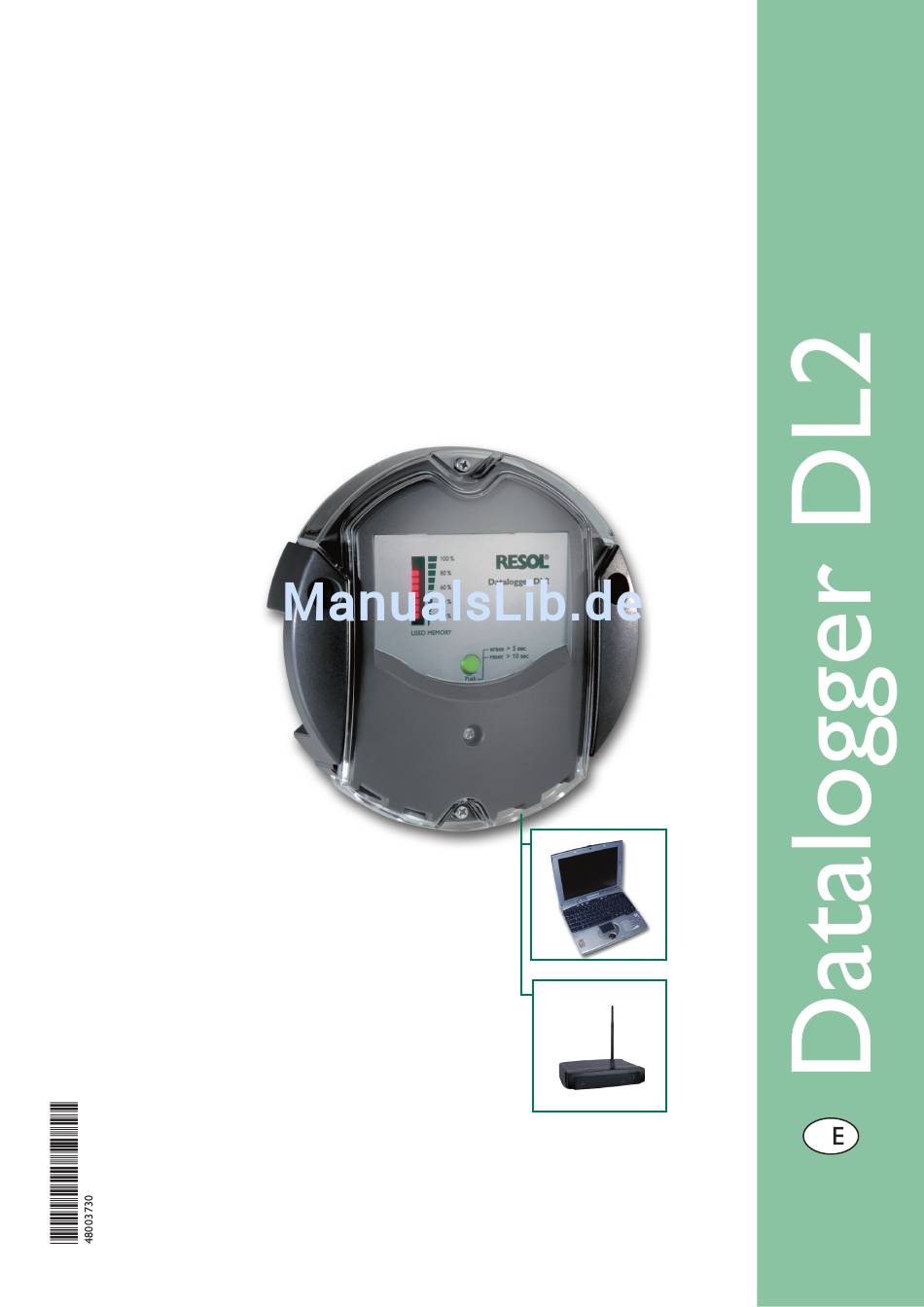

- Seite 1 RESOL Datalogger DL2 Montage Anschluss Bedienung Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die www.resol.de Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
1. Symbolerklärung 3. Angaben zum Gerät WARNUNG! Bestimmungsgemäße Verwendung Warnhinweise sind mit einem Der Datalogger DL2 ist für den Einsatz in Verbindung mit Warndreieck gekennzeichnet! Reglern mit VBus -Ausgang zur Aufzeichnung undVerwaltung ® von Daten unter Berücksichtigung der in dieser Anleitung Signalwörter kennzeichnen die Schwere der Gefahr, die... -
Seite 3: Monate Für Ein System Mit Einem Deltasol
Zeiträume aufzeichnen. Der DL2 kann über sein integriertes Web-Interface mit einem Standard-Internet-Browser konfi- guriert und ausgelesen werden. Zur Übertragung der aufge- zeichneten Daten aus dem internen Speicher des DL2 auf einen PC kann auch eine SD-Karte benutzt werden. Der DL2 ist für alle Regler mit RESOL VBus geeignet. -
Seite 4: Installation
Die Stromversorgung erfolgt über ein externes Steckernetz- teil. Die Versorgungsspannung muss 100 ...240 V~ (50 ...60 LED-Anzeige Hz) betragen. Der DL2 wird werksseitig mit angeschlossenem Stecker- netzteil und VBus ® -Leitung geliefert. VBus-Anschluss an den Klemmen: 1 / 2 = VBus - Anschluss 1 ®... -
Seite 5: Bedienung
Seitenansicht: LAN-Buchse Seitenansicht: SD-Kartenschacht Bedienung Der Datenlogger kann vollständig über das integrierte Web-Interface konfiguriert,ausgelesen und gelöscht werden. Zusätzlich verfügt der DL2 über einen manuellen Resettaster. Drücken des Tasters bewirkt: Füllstand • Löschen des internen Speichers unter Beibehaltung der Datenspeicher Einstellungen. Dazu Taster länger als 5 Sekunden und we- niger als 10 Sekunden drücken.Alle LED blinken. -
Seite 6: Füllstand Datenspeicher
über LAN-Verbindung oder Router zur Fernabfrage konzi- piert. Die Einrichtung erfordert grundsätzlich die folgende Vorgehensweise: 1. Suchtool installieren: Das Suchtool kann entweder von der CD installiert (DL2- DiscoverToolSetup.exe) oder aus dem Internet direkt (http://www.resol-dl2.de/discover/) gestartet werden. (Die Sicherheitsabfrage zur digitalen Signatur bestätigen.) 2a. -
Seite 7: Quickguide Konfiguration
1. Benutzername und Passwort ändern 2. Zeit und Datum einstellen 3. Firmware-Update aktivieren 4. Fernwartungspasswort ändern 5. Konfiguration drucken Der DL2 ist nun betriebsbereit. 10. Startbildschirm Web-Interface DL2 Navigationsleiste Sprachauswahl variables Hauptfenster • Register in der Navigationsleiste anklicken, um in die ver- schiedenen Unterfenster des Web-Interfaces zu gelangen. - Seite 8 3: Summe aller empfangenen Bytes seit Neustart 4: Summe aller empfangenen Datenpakete seit Neustart 5: Anzahl der Pakete eines Kommunikationszyklus 6: Summe aller im internen Speicher des DL2 aufgezeich- neten Daten 7: noch zur Verfügung stehender interner Speicherplatz 8: geschätzte verbleibende Mindestaufzeichnungszeit...
-
Seite 9: Daten
Datalogger DL2 11. Daten In diesem Unterfenster können die im internen Speicher des DL2 aufgezeichneten Daten verwaltet werden. Im Web-Interface des DL2 stehen verschiedene Register- karten zurVerfügung, die im Folgenden beschrieben werden. Daten: Live-Daten Die aktuellen Daten von den angeschlossenen VBus ®... -
Seite 10: Konfiguration
Web-Interface benötigt. Aufzeichnungsart Es stehen zwei Aufzeichnungsarten zur Verfügung: • Zyklisch (Werkseinstellung): Ist der interne Speicher des DL2 voll, werden die ältesten Datenpakete überschrieben • Linear: Ist der interne Speicher des DL2 voll, werden keine wei- teren Daten aufgezeichnet. -
Seite 11: Konfiguration: Firmware-Update
• Neues Passwort eingeben • Neues Passwort bestätigen Die Einstellungen werden benötigt, um den Zugriff auf den angeschlossenen Regler über den Datenlogger mit der RESOL ServiceCenter Software oder dem RESOL Data Center herzustellen. 12.6 Über DL2 In diesem Fenster werden Informationen über enthaltene Opensource-Programme- und Bibliotheken angezeigt. -
Seite 12: Ihr Fachhändler
Gewähr für die Vollständigkeit aller in dieser Anleitung ver- außerhalb des Urheberrechts bedarf der Zustimmung der öffentlichten Zeichnungen und Texte aus, sie haben lediglich Firma RESOL - Elektronische Regelungen GmbH. Dies gilt Beispielcharakter. Werden darin vermittelte Inhalte benutzt insbesondere fürVervielfältigungen / Kopien, Übersetzungen, oder angewendet, so geschieht dies ausdrücklich auf das...
