Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VC 156/5-7 (H-AT/CH)
ecoTEC exclusive
VC 206/5-7 (H-AT/CH)
ecoTEC exclusive
VC 276/5-7 (H-AT/CH)
ecoTEC exclusive
VC 326/5-7 (H-AT/CH)
ecoTEC exclusive
3

Produktbeschreibung

3.1

Produktaufbau

Das Produkt hat keine Anforderung an einen Mindestvolu-
menstrom.
0020196891_03 ecoTEC exclusive Installations- und Wartungsanleitung
0010017067
0010017068
0010017069
0010017070
Hinweise zur Dokumentation 2
21
20
19 18 17
16
15
14

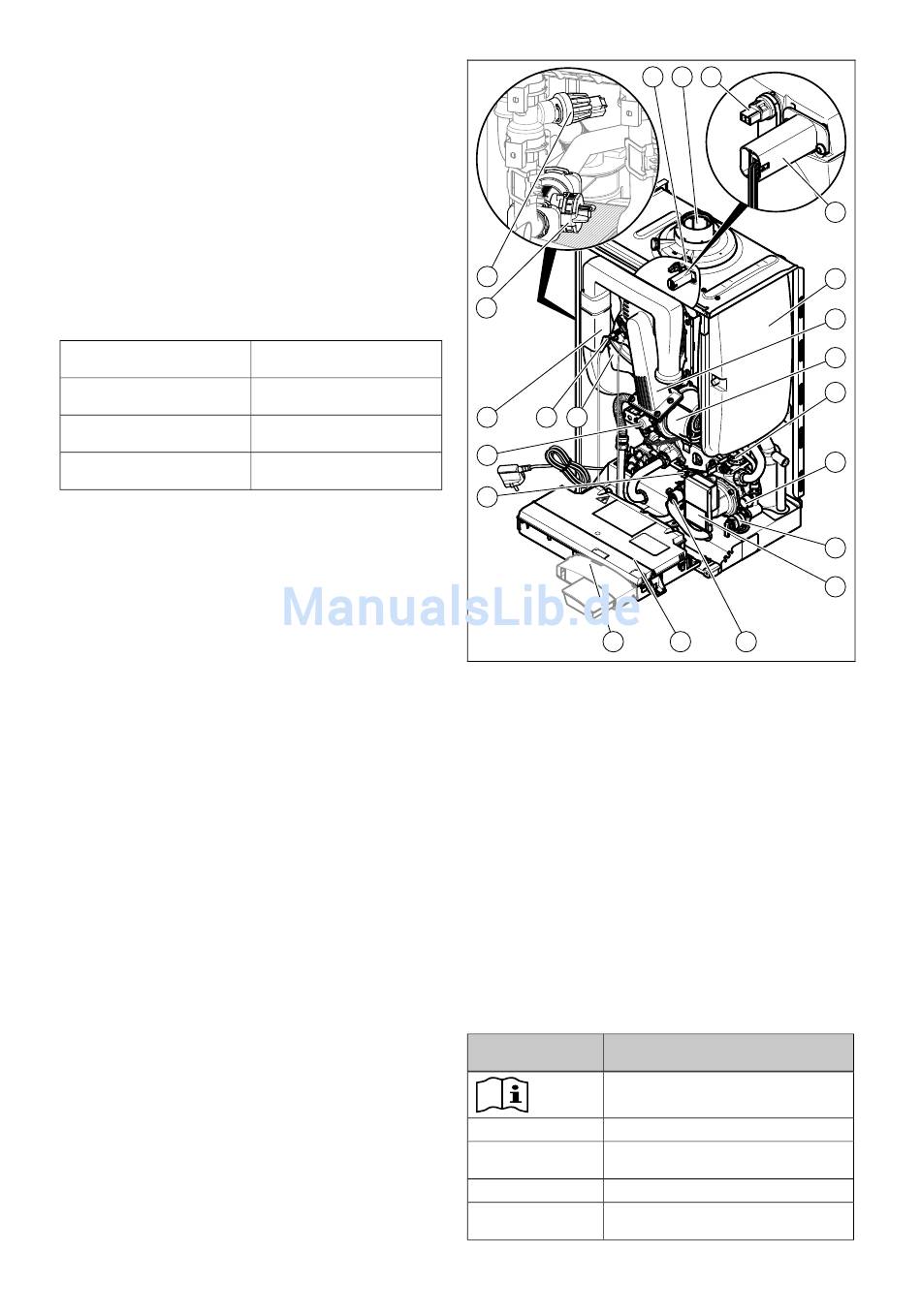

1 Messstutzen Abgas
2 Anschluss für Luft-
Abgas-Führung
3 Abgas-Sicherheits-
temperaturbegrenzer
(STB)
4 All-Gas-Sensor
5 Ausdehnungsgefäß
6 Thermo-Kompaktmodul
7 Gebläse
8 Schnellentlüfter
9 Manometer
10 Sicherheitsventil
3.2

Angaben auf dem Typenschild

Das Typenschild ist werksseitig auf der Unterseite des Pro-
dukts angebracht.
Angabe auf dem Bedeutung
Typenschild
Anleitung lesen!
VC(W) ... Typenbezeichnung
..6/5-7 Leistung Brennwert/Produktgeneration-
Ausstattung
ecoTEC exclusive Produktbezeichnung
2H, G20 20 mbar Werksseitige Gasgruppe und Gas-
(2 kPa) anschlussdruck
1 2 3
13 12
11 Hocheffizienzpumpe
12 Vorrangumschaltventil
13 Elektronikbox
14 Kommunikationseinheit
(optional)
15 Differenzdrucksensor
16 Gasarmatur
17 Wärmetauscher
18 Zündelektrode
19 Luftansaugrohr
20 Volumenstromsensor
21 Wasserdrucksensor
4
5
6
7
8
9
10
11
