Schémas Électriques - Quick HRC 1002 C 05 Benutzerhandbuch

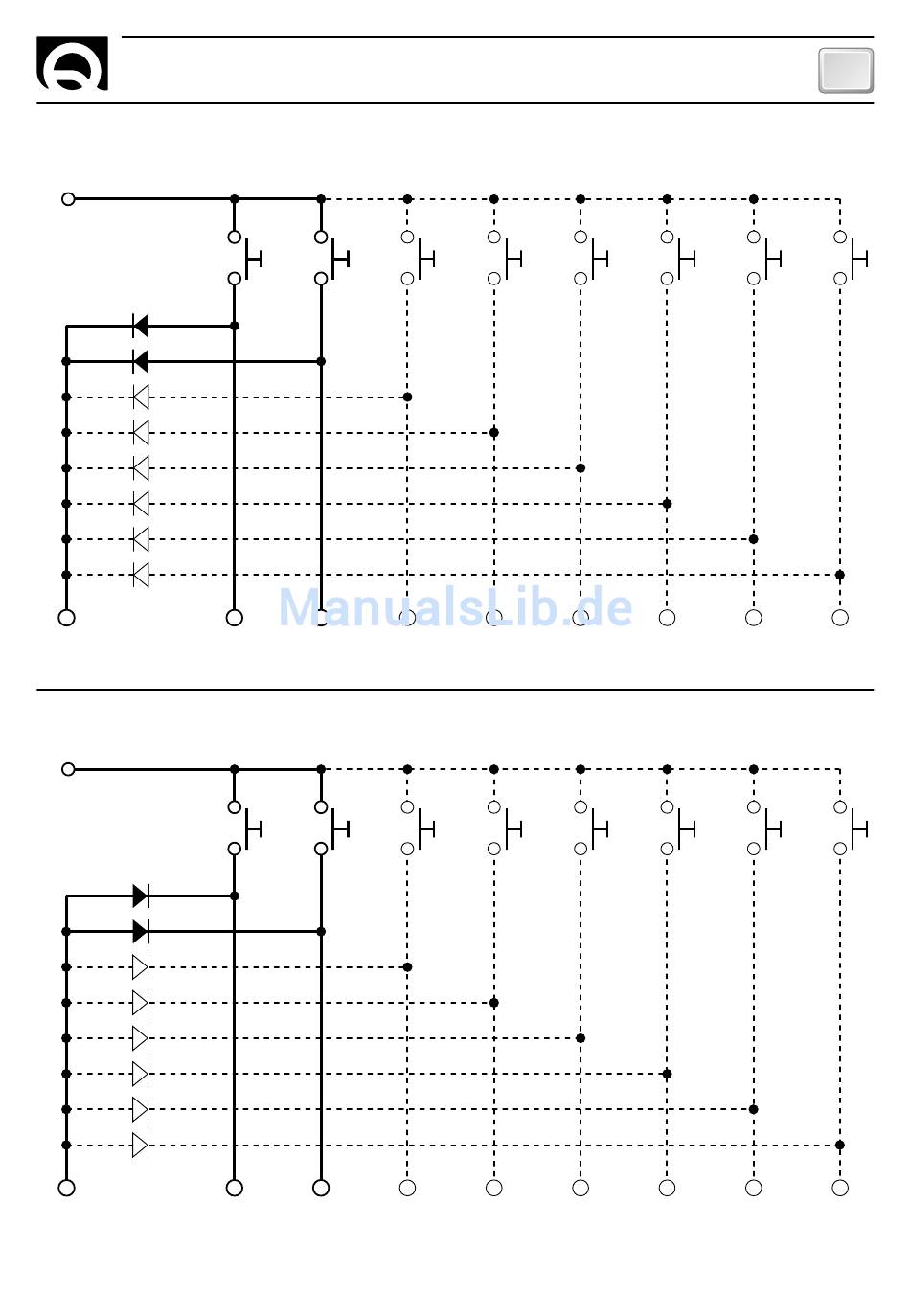

CONFIGURATION CATHODE COMMUNE*
Marron
C
Commun
Diode
Rose
CONFIGURATION ANODE COMMUNE*
Marron
C
Commun
Diode
Rose
* Selon les modèles
HRC100X-COMPLÉMENTAIRE - REV03A
1 2
1 2
Bleu Noir Blanc
1 2
1 2
Bleu Noir Blanc
SCHÉMAS ÉLECTRIQUES
3 4
3 4
Vert Rouge
3 4
3 4
Vert Rouge
5 6
5 6
Gris Orange
5 6
5 6
Gris Orange
FR
7 8
7 8
Juane
7 8
7 8
Juane
13
