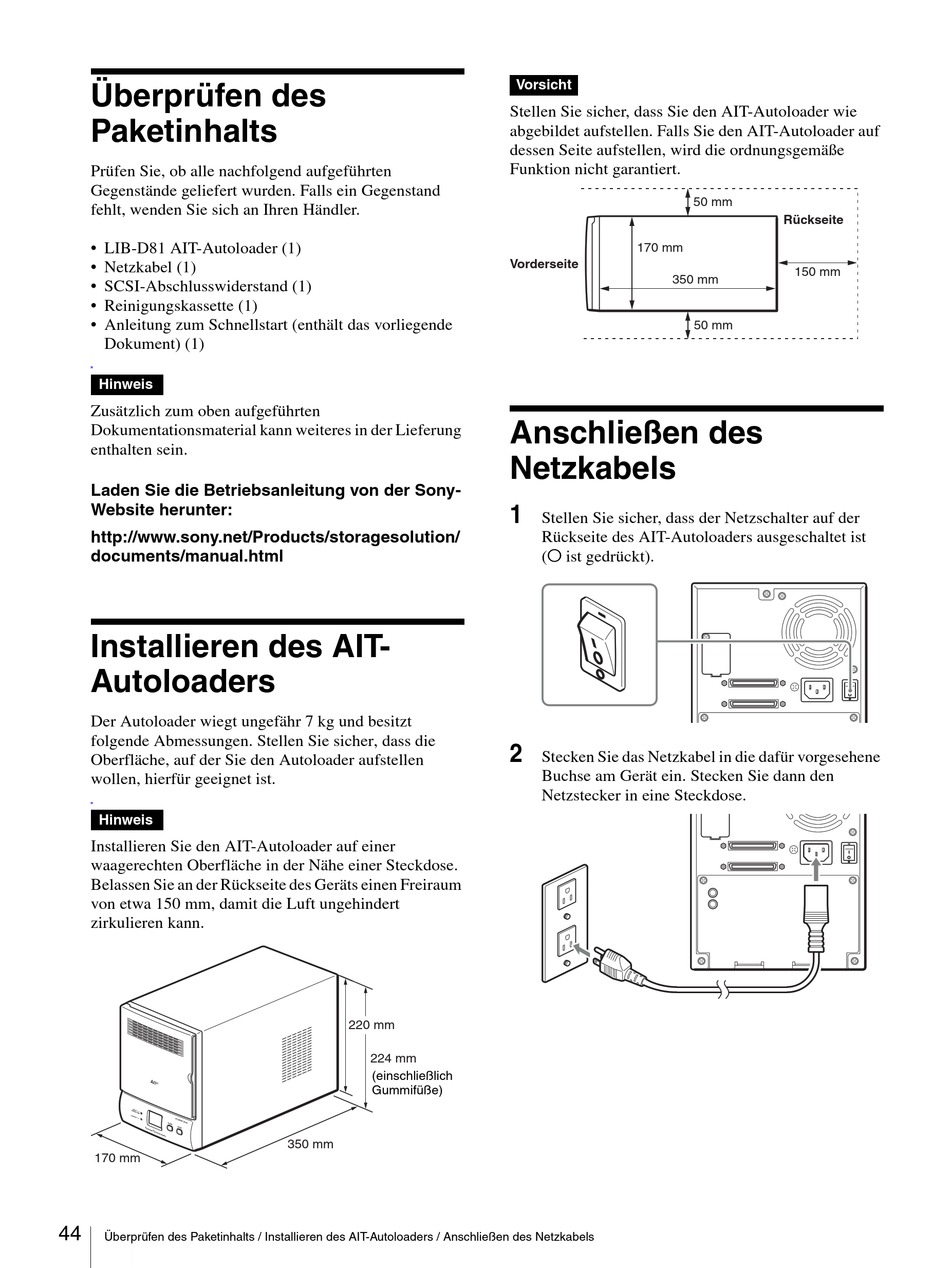

Überprüfen Des Paketinhalts; Installieren Des Ait-Autoloaders; Anschließen Des Netzkabels - Sony AIT Autoloader LIB-D81 Kurzanleitung

Überprüfen des
Paketinhalts
Prüfen Sie, ob alle nachfolgend aufgeführten
Gegenstände geliefert wurden. Falls ein Gegenstand
fehlt, wenden Sie sich an Ihren Händler.
• LIB-D81 AIT-Autoloader (1)
• Netzkabel (1)
• SCSI-Abschlusswiderstand (1)
• Reinigungskassette (1)
• Anleitung zum Schnellstart (enthält das vorliegende
Dokument) (1)
N
Hinweis
Zusätzlich zum oben aufgeführten
Dokumentationsmaterial kann weiteres in der Lieferung
enthalten sein.
Laden Sie die Betriebsanleitung von der Sony-
Website herunter:
http://www.sony.net/Products/storagesolution/
documents/manual.html
Installieren des AIT-
Autoloaders
Der Autoloader wiegt ungefähr 7 kg und besitzt
folgende Abmessungen. Stellen Sie sicher, dass die
Oberfläche, auf der Sie den Autoloader aufstellen
wollen, hierfür geeignet ist.
N
Hinweis
Installieren Sie den AIT-Autoloader auf einer
waagerechten Oberfläche in der Nähe einer Steckdose.
Belassen Sie an der Rückseite des Geräts einen Freiraum
von etwa 150 mm, damit die Luft ungehindert
zirkulieren kann.
170 mm
44
Überprüfen des Paketinhalts / Installieren des AIT-Autoloaders / Anschließen des Netzkabels
220 mm
224 mm
(einschließlich
Gummifüße)
350 mm
Vorsicht
Stellen Sie sicher, dass Sie den AIT-Autoloader wie
abgebildet aufstellen. Falls Sie den AIT-Autoloader auf
dessen Seite aufstellen, wird die ordnungsgemäße
Funktion nicht garantiert.
170 mm
Vorderseite
350 mm
Anschließen des
Netzkabels
1
Stellen Sie sicher, dass der Netzschalter auf der
Rückseite des AIT-Autoloaders ausgeschaltet ist
(a ist gedrückt).
2
Stecken Sie das Netzkabel in die dafür vorgesehene
Buchse am Gerät ein. Stecken Sie dann den
Netzstecker in eine Steckdose.
50 mm
Rückseite
150 mm
50 mm
