ホストコンピューターに
接続する
SCSI ケーブルで、本機とホストコンピューターを接続し
ます。ここでは、一般的な接続手順を説明します。接続
には、市販の LVD 対応 Wide Ultra2 SCSI ケーブルをお
使いください。ただし、AIT-5、AIT-4、AIT-3 Ex、
AIT-3、および AIT-2 Turbo ドライブ搭載モデルの場合
は、Ultra 160 SCSI LVD ケーブルをお使いください。本
機側は 68 ピンハーフピッチのコネクターを使用していま
す。
他の SCSI 機器も接続するときは、 『取扱説明書』 （PDF）
の第 2 章「設置する」の「SCSI 周辺機器を接続する」 を
参照してください。
ご注意
･ 本機を HVD（High Voltage Differential）SCSI バス
に接続しないでください。接続すると、本機または
SCSI バス上の他のデバイスが故障する恐れがありま
す。
･ Wide SCSI ケーブルを接続するときは、本機、ホスト
コンピューターおよびすべての接続機器の電源を切って
ください。
･ 本機を Wide SCSI の終端に接続する場合は、必ず付属
のターミネーターを取り付けてください。
･ LVD（Low Voltage Differential）SCSI では、ホスト
コンピューターと SCSI バス上の最後の機器とをつなぐ
SCSI ケーブルの全長（内部および外部ケーブルのすべ
ての長さを含む）が、12 m 未満になるようにしてくだ
さい。本機の内部ケーブルの長さは 0.75 m です。
･ 分岐はできません。
メモ
･ SCSI バスについては、 『取扱説明書』 （PDF）の「その
他」 の「SCSI の構成について」 を参照してください。
･ あらかじめ必要な SCSI ケーブルを用意しておいてくだ
さい。SCSI ケーブルの仕様については、 『取扱説明書』
（PDF）の「その他」 の「SCSI ケーブル、ターミネータ
－仕様」 を参照してください。
1
ホストコンピュータと本機の電源が切られているこ
とを確認する。
2

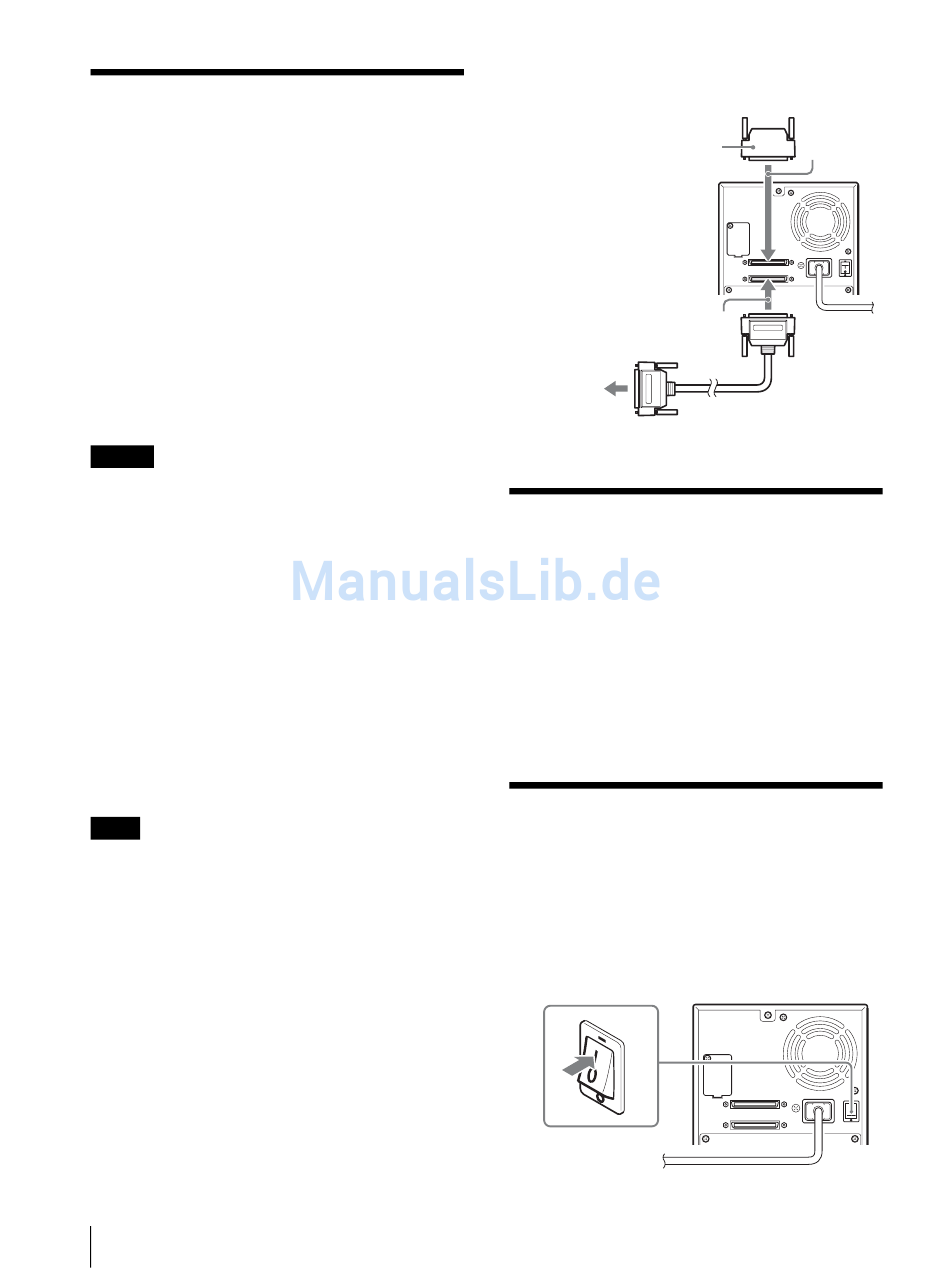

図のようにして、SCSI ケーブルとターミネータ－を
取り付ける。
1 市販の SCSI ケーブルを使って、本機とホストコン
ピュータを接続します。
SCSI ケーブルは、次の図のように接続します。
10
ホストコンピューターに接続する / ディップスイッチと SCSI ID の設定をする / 電源を入れる／切る
2 次の図のように、コネクターに、付属のターミ
ネーターを取り付けます。
ターミネーター
ホスト
コンピューター
ディップスイッチと
SCSI ID の設定をする
『取扱説明書』 （PDF）を参照し、ディップスイッチと
SCSI ID の設定を行ってください。
工場出荷時の SCSI ID の設定は、次のとおりです。
･ AIT ドライブ： 1
･ ローダー： 0
電源を入れる／切る
電源を入れる
本機の電源を入れてから、ホストコンピューターの電源
を入れます。
1
本機背面の電源スイッチ（| の記載がある側）を押
す。
2
1
