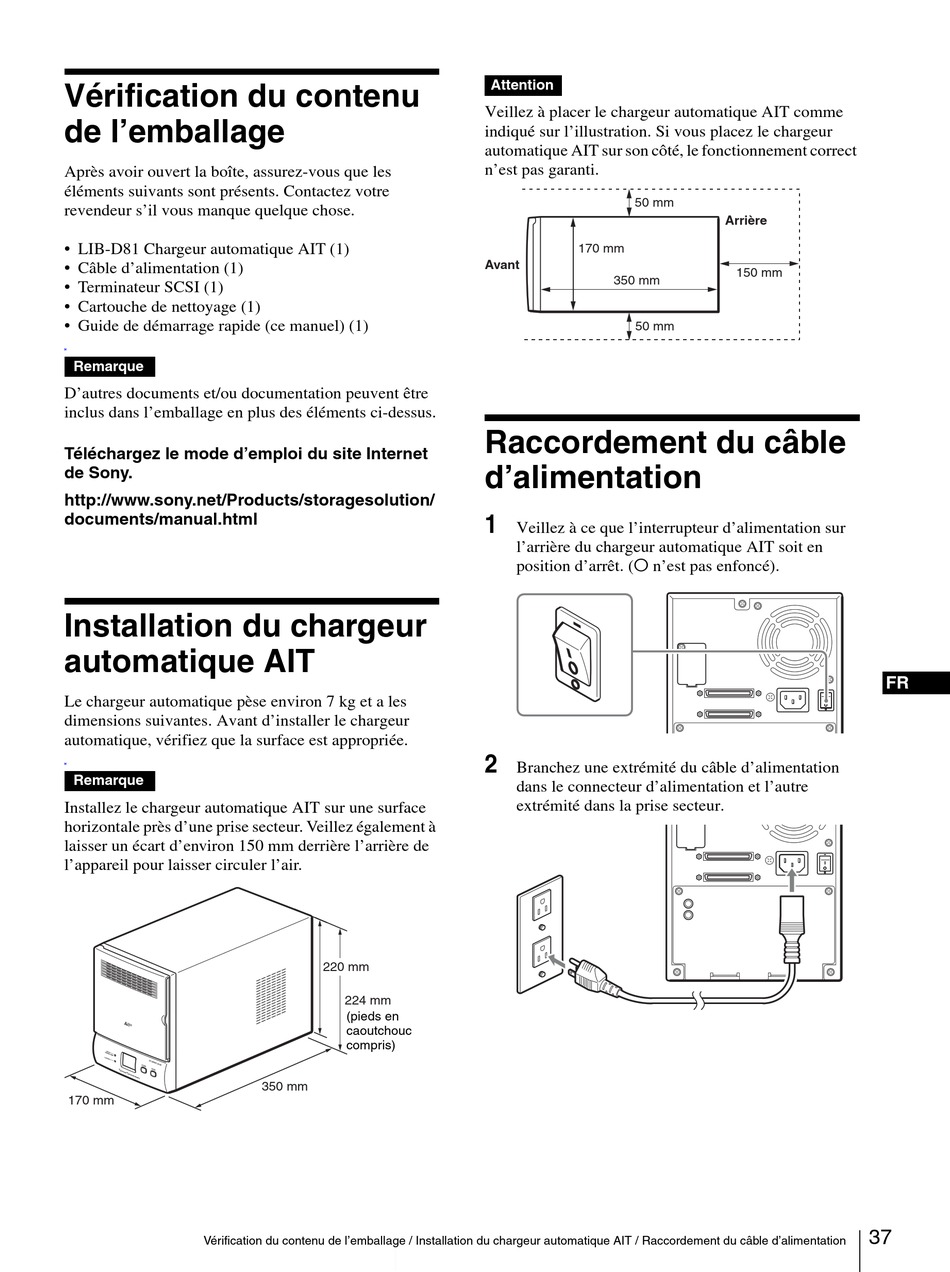

Vérification du contenu
de l'emballage
Après avoir ouvert la boîte, assurez-vous que les
éléments suivants sont présents. Contactez votre
revendeur s'il vous manque quelque chose.
• LIB-D81 Chargeur automatique AIT (1)
• Câble d'alimentation (1)
• Terminateur SCSI (1)
• Cartouche de nettoyage (1)
• Guide de démarrage rapide (ce manuel) (1)
N
Remarque
D'autres documents et/ou documentation peuvent être
inclus dans l'emballage en plus des éléments ci-dessus.
Téléchargez le mode d'emploi du site Internet
de Sony.
http://www.sony.net/Products/storagesolution/
documents/manual.html
Installation du chargeur
automatique AIT
Le chargeur automatique pèse environ 7 kg et a les
dimensions suivantes. Avant d'installer le chargeur
automatique, vérifiez que la surface est appropriée.
N
Remarque
Installez le chargeur automatique AIT sur une surface
horizontale près d'une prise secteur. Veillez également à
laisser un écart d'environ 150 mm derrière l'arrière de
l'appareil pour laisser circuler l'air.
170 mm
Vérification du contenu de l'emballage / Installation du chargeur automatique AIT / Raccordement du câble d'alimentation
220 mm
224 mm
(pieds en
caoutchouc
compris)
350 mm
Attention
Veillez à placer le chargeur automatique AIT comme
indiqué sur l'illustration. Si vous placez le chargeur
automatique AIT sur son côté, le fonctionnement correct
n'est pas garanti.
50 mm
170 mm
Avant
350 mm
50 mm
Raccordement du câble
d'alimentation
1
Veillez à ce que l'interrupteur d'alimentation sur
l'arrière du chargeur automatique AIT soit en
position d'arrêt. (a n'est pas enfoncé).
2
Branchez une extrémité du câble d'alimentation
dans le connecteur d'alimentation et l'autre
extrémité dans la prise secteur.
Arrière
150 mm
FR
37
