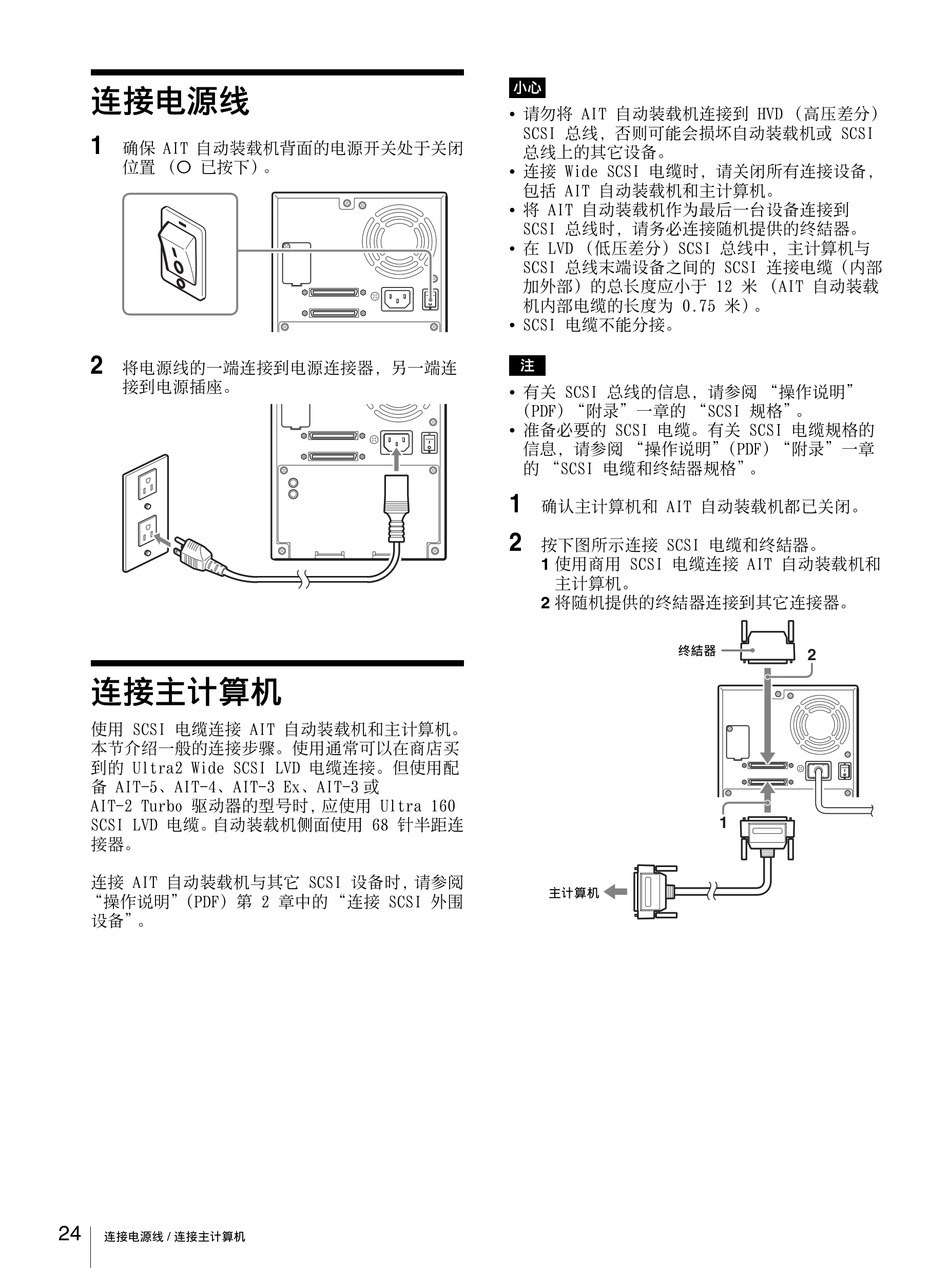

连接电源线
1
确保 AIT 自动装载机背面的电源开关处于关闭
位置 （a 已按下） 。
2
将电源线的一端连接到电源连接器，另一端连
接到电源插座。
连接主计算机
使用 SCSI 电缆连接 AIT 自动装载机和主计算机。
本节介绍一般的连接步骤。使用通常可以在商店买
到的 Ultra2 Wide SCSI LVD 电缆连接。但使用配
备 AIT-5、AIT-4、AIT-3 Ex、AIT-3 或
AIT-2 Turbo 驱动器的型号时， 应使用 Ultra 160
SCSI LVD 电缆。 自动装载机侧面使用 68 针半距连
接器。
连接 AIT 自动装载机与其它 SCSI 设备时， 请参阅
"操作说明"(PDF) 第 2 章中的 "连接 SCSI 外围
设备" 。
24
连接电源线 / 连接主计算机
小心
• 请勿将 AIT 自动装载机连接到 HVD （高压差分）
SCSI 总线，否则可能会损坏自动装载机或 SCSI
总线上的其它设备。
• 连接 Wide SCSI 电缆时，请关闭所有连接设备，
包括 AIT 自动装载机和主计算机。
• 将 AIT 自动装载机作为最后一台设备连接到
SCSI 总线时，请务必连接随机提供的终結器。
• 在 LVD （低压差分）SCSI 总线中，主计算机与
SCSI 总线末端设备之间的 SCSI 连接电缆（内部
加外部）的总长度应小于 12 米 （AIT 自动装载
机内部电缆的长度为 0.75 米） 。
• SCSI 电缆不能分接。
注
• 有关 SCSI 总线的信息，请参阅 "操作说明"
(PDF) "附录"一章的 "SCSI 规格" 。
• 准备必要的 SCSI 电缆。有关 SCSI 电缆规格的
信息，请参阅 "操作说明"(PDF) "附录"一章
的 "SCSI 电缆和终結器规格" 。
1
确认主计算机和 AIT 自动装载机都已关闭。
2
按下图所示连接 SCSI 电缆和终結器。
1 使用商用 SCSI 电缆连接 AIT 自动装载机和
主计算机。
2 将随机提供的终結器连接到其它连接器。
终結器
主计算机
2
1
