Raccordement d'un
ordinateur hôte
Raccordez le chargeur automatique et l'ordinateur hôte
avec un câble. Cette section décrit les étapes générales
de raccordement. Pour le raccordement, utilisez un câble
LVD SCSI Wide Ultra2 vendu dans le commerce.
Cependant, si vous utilisez un modèle muni du lecteur
AIT-5, AIT-4, AIT-3 Ex, AIT-3 ou AIT-2 Turbo,
utilisez un câble LVD SCSI Ultra 160. Le côté du
chargeur utilise un connecteur half pitch à 68 broches.
Lors du raccordement d'autres périphériques SCSI avec
le chargeur automatique AIT, consultez « Raccordement
de périphériques SCSI » au chapitre 2 du « Mode
d'emploi » (PDF).
Attention
• Ne branchez pas le chargeur automatique AITsur un
bus SCSI HVD (différentiel haute tension). En cas de
raccordement, le chargeur automatique ou d'autres
périphériques sur le bus SCSI pourraient être
endommagés.
• Lors du raccordement du câble SCSI, mettez hors
tension tous les périphériques de connexion , y
compris le chargeur automatique AIT et l'ordinateur
hôte.
• Lorsque vous branchez le chargeur automatique AIT
comme dernier périphérique sur le bus SCSI, veillez à
fixer le terminateur.
• Avec LVD SCSI (différentiel basse tension), faites en
sorte que la longueur totale du câble SCSI (interne et
externe), qui raccorde l'ordinateur hôte et le
périphérique à l'extrémité du bus SCSI, soit inférieure
à 12 m. (La longueur du câble interne du chargeur
automatique AIT est de 0,75 m.)
• Les câbles SCSI ne peuvent pas se ramifier.
Remarques
• Pour en savoir plus sur le bus SCSI, consultez
« Spécifications SCSI » dans « Annexe » du « Mode
d'emploi » (PDF).
• Préparez les câbles SCSI nécessaires. Pour en savoir
plus sur les spécifications du câble SCSI, consultez
« Spécifications du câble et terminateur SCSI » dans
« Annexe » du « Mode d'emploi » (PDF).
1
Vérifiez que l'ordinateur hôte et le chargeur
automatique AIT sont hors tension.
38
Raccordement d'un ordinateur hôte / Réglage des commutateurs DIP et SCSI ID / Mise sous/hors tension
2

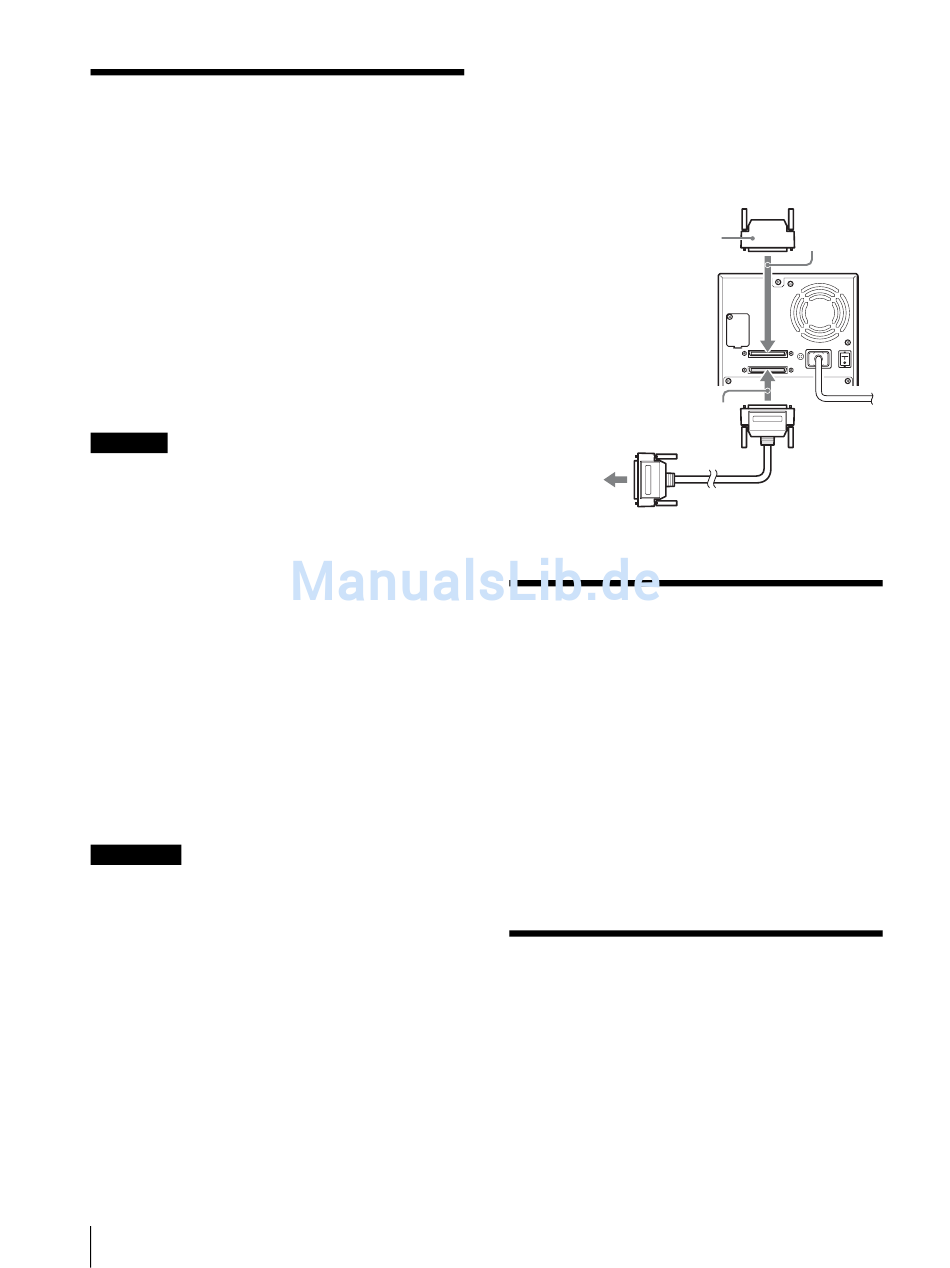

Raccordez le câble et le terminateur SCSI comme
indiqué sur la figure ci-dessous.
1 Utilisez un câble SCSI vendu dans le commerce
pour raccorder le chargeur automatique AIT à
l'ordinateur hôte.
2 Branchez le terminateur fourni sur l'autre
connecteur.
Terminateur
Ordinateur hôte
Réglage des
commutateurs DIP et
SCSI ID
Consultez le « Mode d'emploi » (PDF) et effectuez les
réglages appropriés pour les commutateurs DIP et SCSI
ID.
Les réglages d'usine par défaut des SCSI ID sont les
suivants :
• Lecteur AIT : 1
• Chargeur : 0

Mise sous/hors tension

Mise sous tension
Mettez sous tension le chargeur automatique AIT, puis
mettez sous tension l'ordinateur hôte.
2
1
