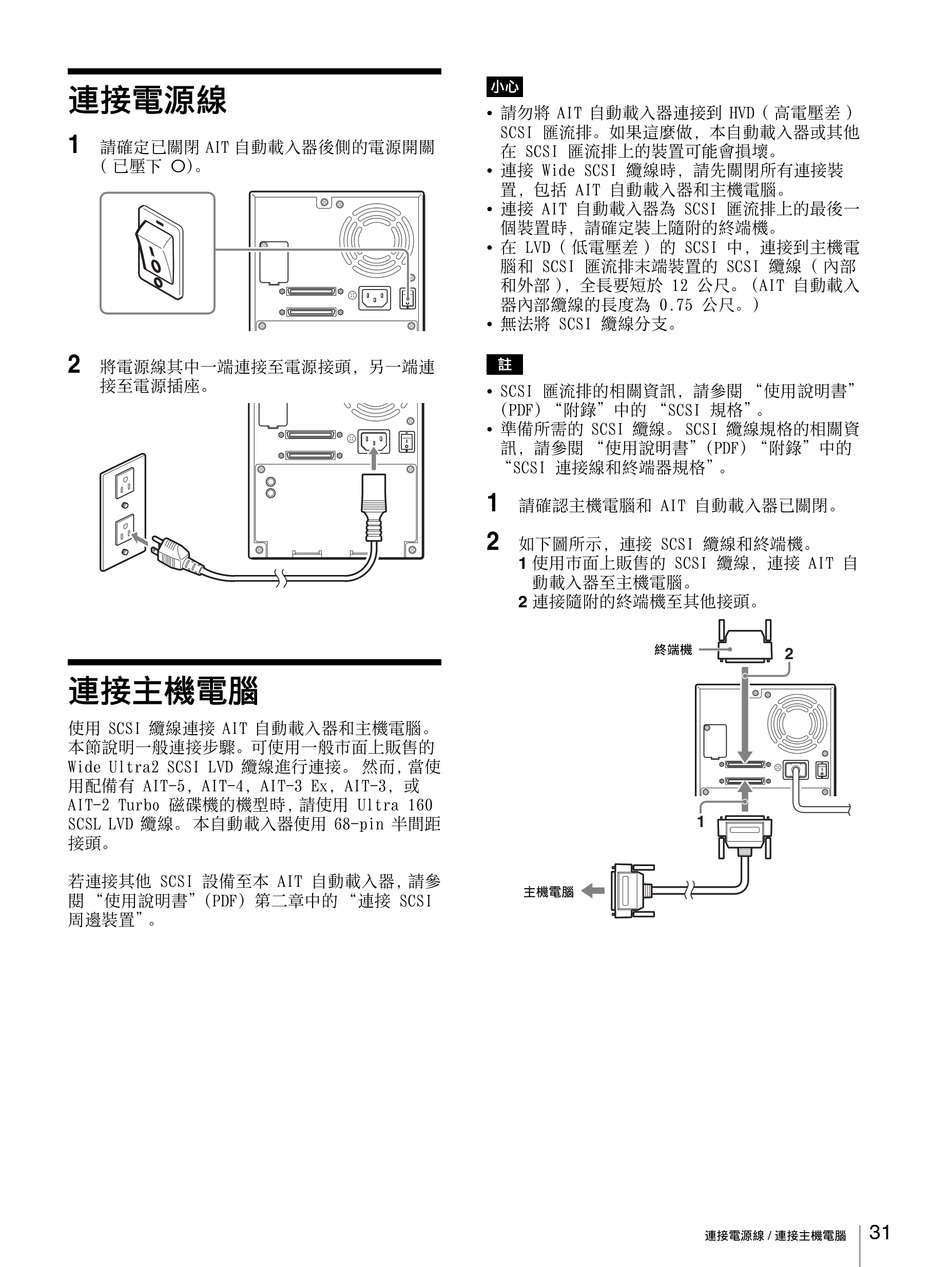

連接電源線; 連接主機電腦 - Sony AIT Autoloader LIB-D81 Kurzanleitung

連接電源線
1
請確定已關閉 AIT 自動載入器後側的電源開關
( 已壓下 a)。
2
將電源線其中一端連接至電源接頭，另一端連
接至電源插座。
連接主機電腦
使用 SCSI 纜線連接 AIT 自動載入器和主機電腦。
本節說明一般連接步驟。 可使用一般市面上販售的
Wide Ultra2 SCSI LVD 纜線進行連接。 然而， 當使
用配備有 AIT-5，AIT-4，AIT-3 Ex，AIT-3，或
AIT-2 Turbo 磁碟機的機型時， 請使用 Ultra 160
SCSL LVD 纜線。 本自動載入器使用 68-pin 半間距
接頭。
若連接其他 SCSI 設備至本 AIT 自動載入器， 請參
閱 "使用說明書"(PDF) 第二章中的 "連接 SCSI
周邊裝置" 。
小心
• 請勿將 AIT 自動載入器連接到 HVD ( 高電壓差 )
SCSI 匯流排。如果這麼做，本自動載入器或其他
在 SCSI 匯流排上的裝置可能會損壞。
• 連接 Wide SCSI 纜線時，請先關閉所有連接裝
置，包括 AIT 自動載入器和主機電腦。
• 連接 AIT 自動載入器為 SCSI 匯流排上的最後一
個裝置時，請確定裝上隨附的終端機。
• 在 LVD ( 低電壓差 ) 的 SCSI 中，連接到主機電
腦和 SCSI 匯流排末端裝置的 SCSI 纜線 ( 內部
和外部 )，全長要短於 12 公尺。 (AIT 自動載入
器內部纜線的長度為 0.75 公尺。)
• 無法將 SCSI 纜線分支。
註
• SCSI 匯流排的相關資訊，請參閱 "使用說明書"
(PDF) "附錄"中的 "SCSI 規格" 。
• 準備所需的 SCSI 纜線。 SCSI 纜線規格的相關資
訊，請參閱 "使用說明書"(PDF) "附錄"中的
"SCSI 連接線和終端器規格" 。
1
請確認主機電腦和 AIT 自動載入器已關閉。
2
如下圖所示，連接 SCSI 纜線和終端機。
1 使用市面上販售的 SCSI 纜線，連接 AIT 自
動載入器至主機電腦。
2 連接隨附的終端機至其他接頭。
終端機
主機電腦
2
1
31
連接電源線 / 連接主機電腦
