Integrierter LCD-Selbsttest – BIST
All-in-One-Systeme (AIO) unterstützen LCD-BIST, vergleichbar mit anderen Dell Systemen, auf denen BIST-Test implementiert ist. Mit
diesem Test wird die LCD-Anzeige bei der Fehlerbehebung isoliert, um zu ermitteln, welches Subsystem fehlerhaft ist. Der
Hauptunterschied ist der fehlende Scan Controller der integrierten Tastatur in den AIO. Bei der Initiierung von BIST wird ein intern
generiertes Muster der LCD-Anzeige zur Beobachtung abgegeben. Dieses Muster durchläuft nacheinander die Farben Rot, Grün, Blau,
Weiß und Blau, wobei jedes Farbe für 2 bis 3 Sekunden abgegeben wird.

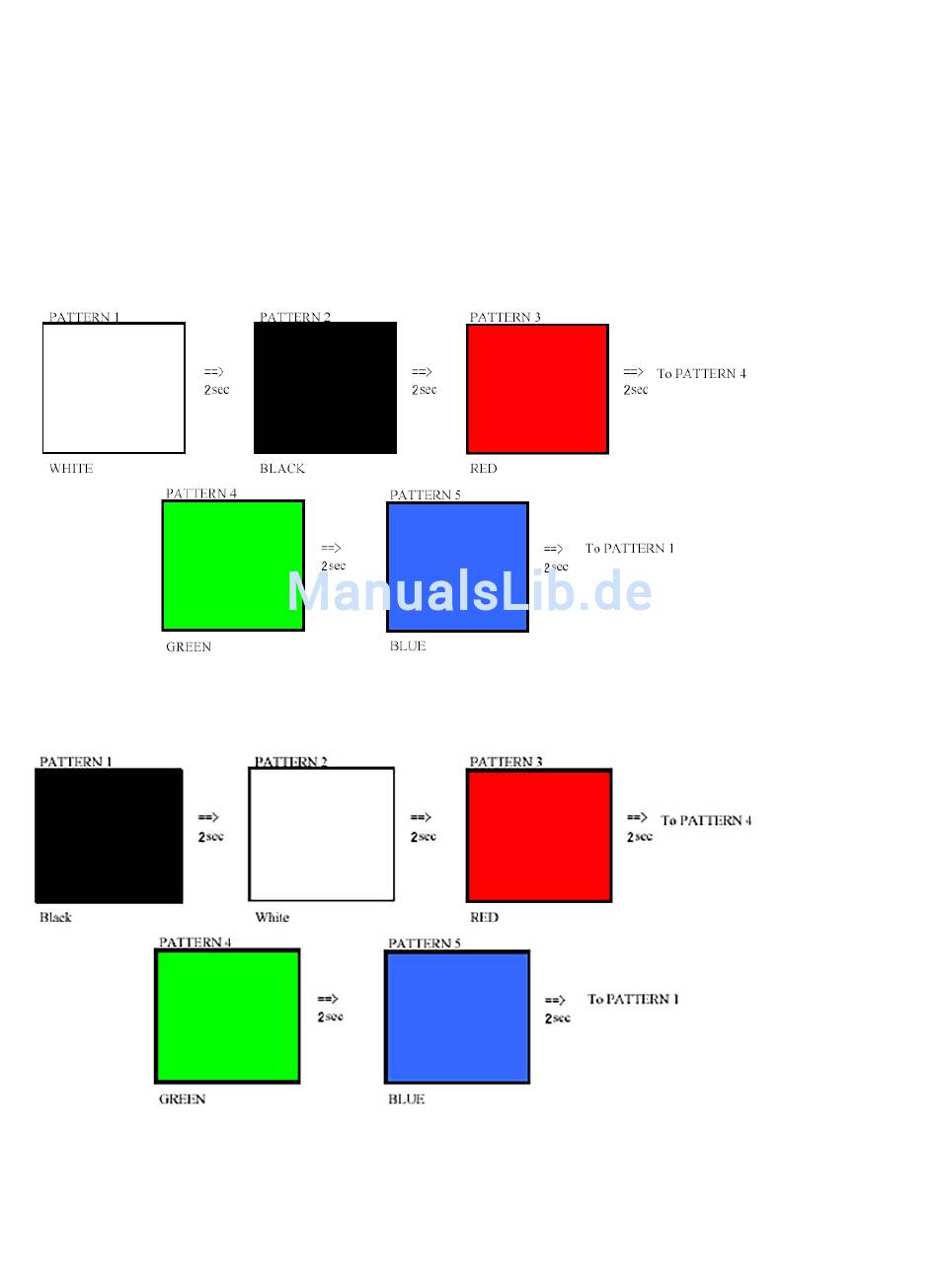

Die folgenden Abbildungen zeigen das Muster der Farben auf der LCD-Anzeige.
Standard-Display
Alternatives Display
98 Problembehandlung für Ihren Computer
