Einbauen der Systemplatine
1

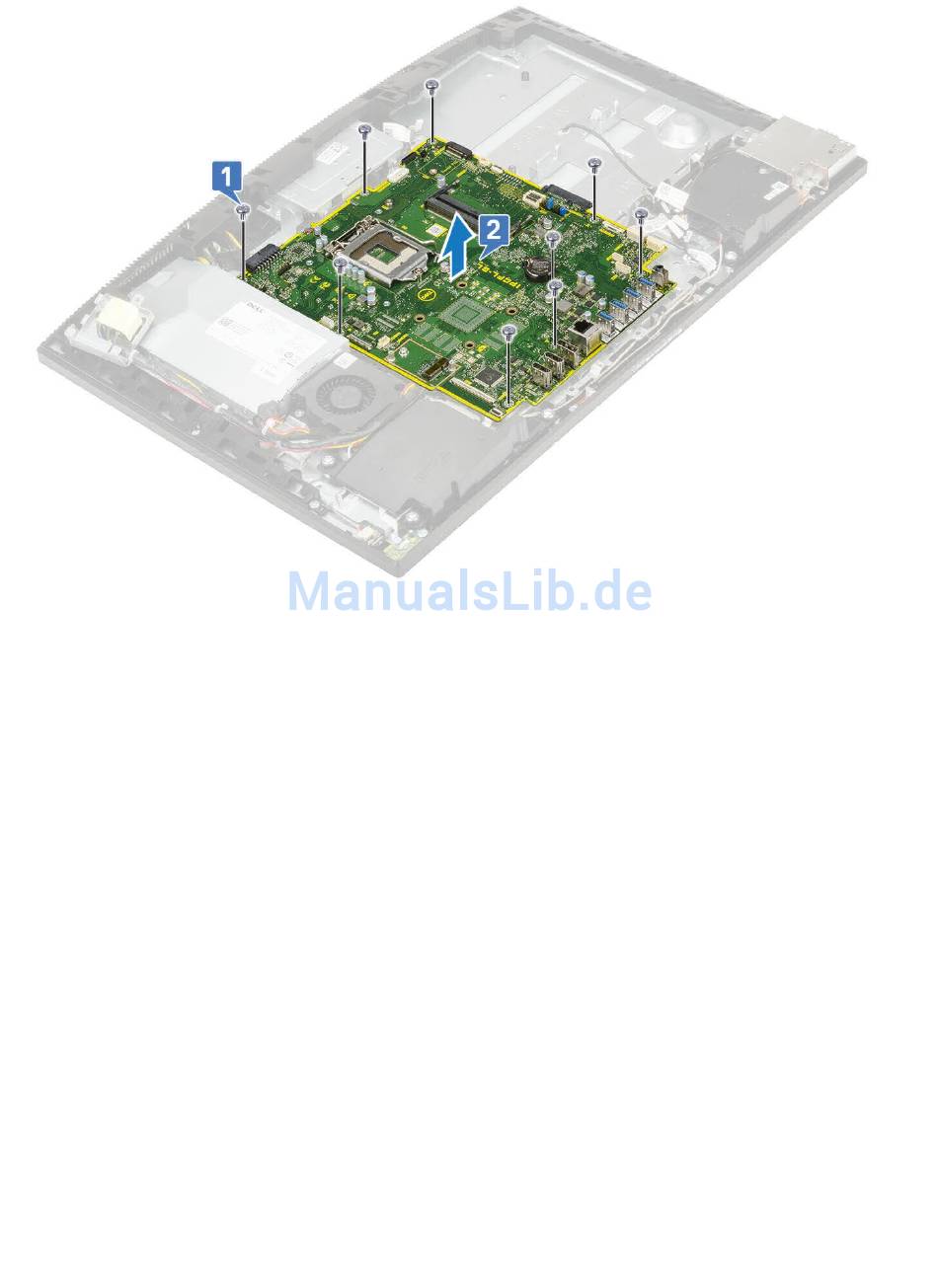

Richten Sie die Schraubenschlitze in der Systemplatine an den Schraubenschlitzen in der Grundplatte der Bildschirmbaugruppe aus [1].
2
Setzen Sie die neun Schrauben (M3x5) wieder ein, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
wird [2].
68
Entfernen und Einbauen von Komponenten
