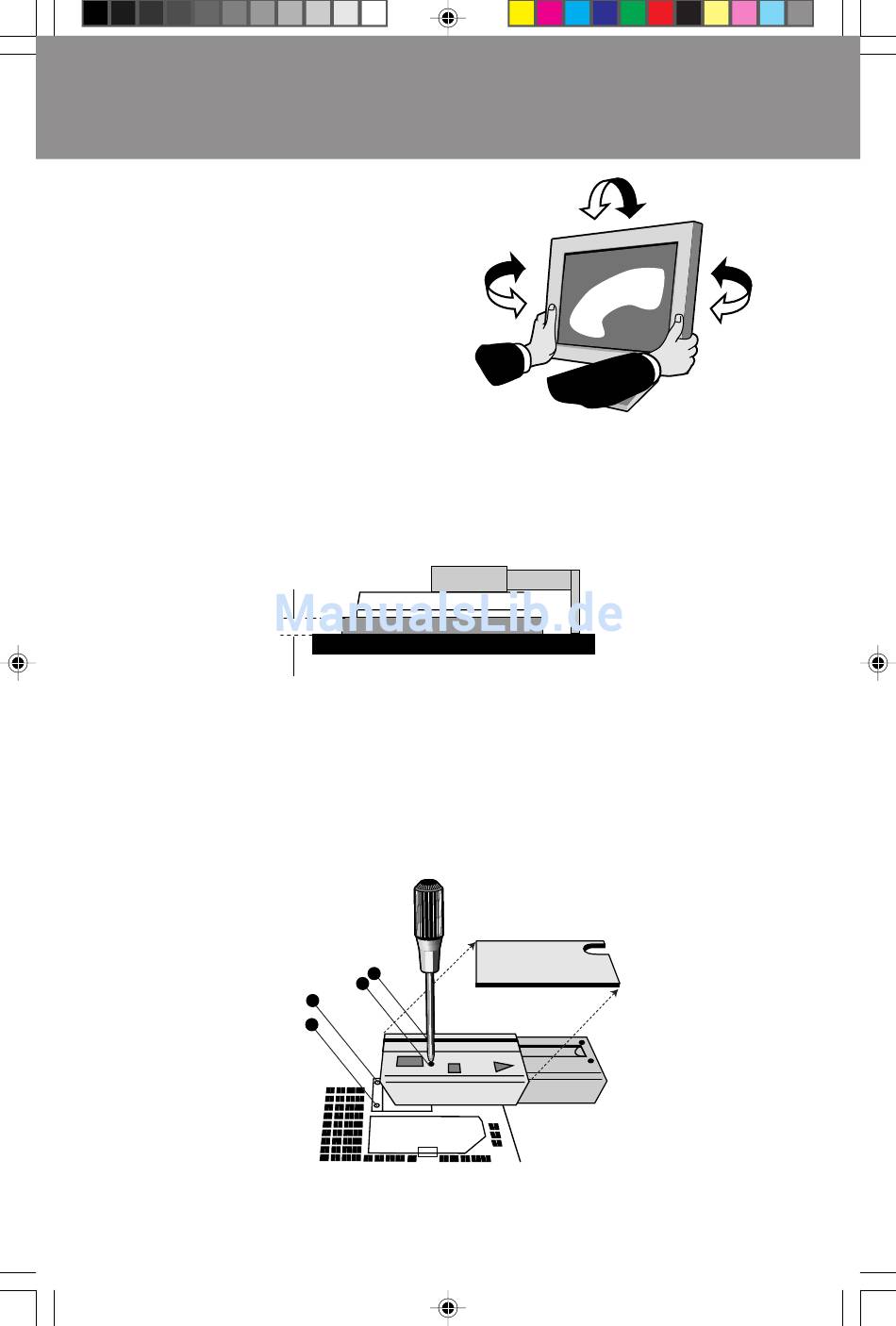

Kippen und Schwenken

Fassen Sie beide Seiten des Monitorbildschirms
und kippen bzw. schwenken Sie den Bildschirm
in die gewünschte Position (Abbildung TS.1).
Abnehmen des Monitorfußes zu
Montagezwecken
Um den Monitor für alternative
Montagemethoden vorzubereiten, gehen Sie vor
wie folgt :
1. Schließen Sie sämtliche Kabel ab.
2. Fassen Sie den Monitorbildschirm an
beiden Seiten und heben Sie ihn auf die maximale Höhe an (Abbildung R.1).
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine nicht scheuernde
Oberfläche. (Legen Sie den Bildschirm auf eine um ca. 55 mm erhöhte Unterlage,
damit der Fuß parallel zur Oberfläche steht.) (Abbildung S.1)
4. Nehmen Sie die Kabelabdeckung ab. Entfernen Sie die 4 Schrauben, die den Monitor
mit dem Fuß verbinden, und heben Sie die Fußeinheit ab (Abbildung S.2). Der
Monitor kann nun auf jede gewünschte alternative Art und Weise montiert werden.
5. Um den Fuß wieder am Monitor zu befestigen, werden die obigen Arbeitsschritte
sinngemäß umgekehrt.

ANMERKUNG:

78133314
40 mm
Abbildung S.1
Nur für VEGA-kompatible alternative
Montagemethoden.
4
3
2
1
Abbildung S.2
50
52
Fortsetzung
Abbildung TS.1
